工业框架用T型槽挤压铝型材结构

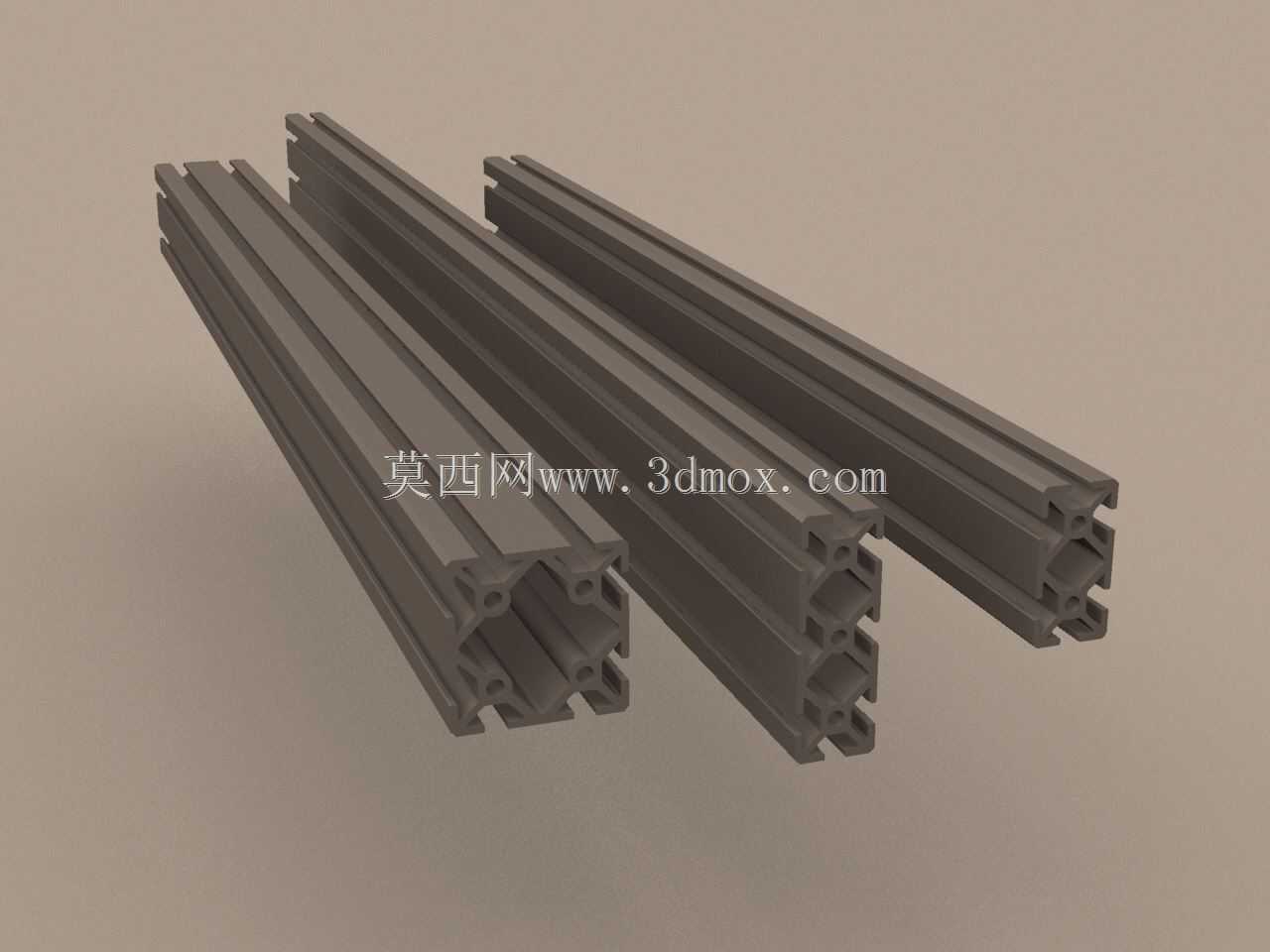

在非标自动化设备搭建、工业流水线机架组装、设备安全防护围栏制作、小型工作台架体焊接替代方案中，T型槽挤压铝型材是目前应用占比极高的基础构件，相比传统方管焊接框架，这类挤压型材无需焊接作业，所有连接均通过槽内预埋螺母、专用角件完成，后期改造调整时仅需松拧螺栓即可变更架体结构，不会产生焊接变形、焊疤打磨等后续工序，能大幅缩短设备架体的组装交付周期。本次呈现的三款不同截面规格的T型槽铝型材，分别对应2英寸、1英寸、3英寸的截面边长规格，槽口尺寸统一适配行业通用的M6、M8T型螺栓，安装时无需对型材进行二次铣槽加工，仅需按照设计长度切割下料即可完成备料。从设计逻辑来看，这类型材的截面采用中空带加强筋的结构，在保证同等抗弯、抗扭截面模量的前提下，尽可能降低型材自身重量，截面四周的T型槽沿型材挤压方向通长布置，槽口内部做了限位凸台设计，能防止T型螺栓在槽内发生转动，保证螺栓锁紧时的受力可靠性。不同截面尺寸的型材对应不同的负载场景，3英寸规格的大截面型材可作为设备主承重梁使用，适用于跨度超过1.5米的框架主梁，能承受中等负载的设备本体重量，不会出现长时间负载下的挠度变形；2英寸规格的型材多用于框架副梁、防护栏的主立柱，兼顾结构强度与轻量化需求；1英寸规格的小截面型材则多用于传感器安装支架、走线槽固定架、小型物料托架等轻负载场景，能减少架体整体的冗余重量。在安装边界方面，这类型材的端面连接可采用端面连接板、内置角槽连接件两种方式，相邻型材垂直连接时可采用压铸角件隐藏在型材内侧，不会突出型材外表面，保证架体外表面的平整性，方便后续安装防护门板、亚克力封板等外观件。型材的T型槽还可直接嵌入密封条、走线槽盖、有机玻璃板压条等辅件，无需额外打孔固定，能满足设备的走线防护、防尘密封等附加需求。在实际选型过程中，需要根据架体的总负载、单根型材的支撑跨度计算所需的截面惯性矩，避免选型过小导致架体晃动，或是选型过大造成材料成本浪费，这类挤压铝型材的表面通常做阳极氧化处理，表面硬度高、耐磨损，在常规工业车间环境下不会出现锈蚀问题，使用寿命远高于喷漆方管架体，后期拆解后的型材还可重复利用，适配不同的设备搭建需求，减少工业耗材的浪费。
