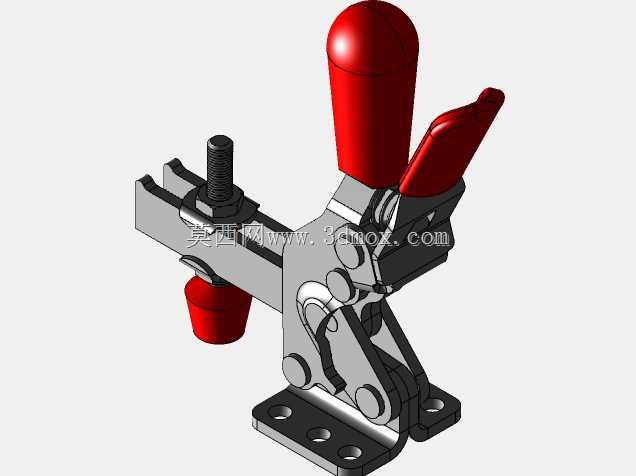

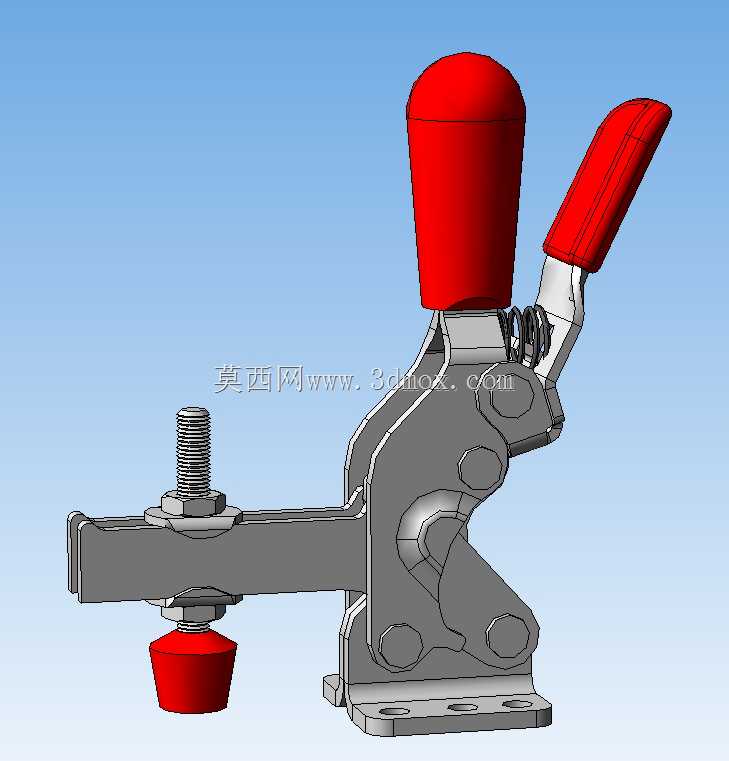

立式带锁手动快速压紧夹具结构

在工装治具、小型工件装配、电子元器件定位、木工拼合、五金件焊接定位等场景里，这类立式带锁的手动压紧夹具是一线工位上出镜率极高的压紧执行元件，相比传统螺栓压紧的操作方式，它能把单工位的装夹动作压缩到一秒内完成，大幅降低重复装夹的操作疲劳。从结构设计逻辑来看，这套夹具采用了平面多连杆的死点锁紧原理，当操作手柄下压到工作位置时，连杆机构会越过机械死点，此时哪怕压紧端受到工件向上的反作用力，机构也不会自行松脱，额外增设的锁定手柄可以在机构到达锁紧位置后卡入限位槽，彻底避免设备运行过程中因为振动、外力误触导致的夹具松脱问题，这一设计在有振动的焊接工位、需要频繁启停的流水线定位工位上实用性极强。压紧端采用了可调式压杆结构，压杆前端的橡胶压头可以避免刮伤工件表面，压杆的伸出长度可以通过螺纹进行微调，适配不同厚度的被装夹工件，底座上预留的两个安装孔可以直接通过螺栓固定在工装板或者设备工作台面上，安装边界清晰，不需要额外做复杂的安装基座加工，垂直方向的压紧施力方向与安装底座平面垂直，不会对工件产生横向的剪切力，能保证装夹定位的精度稳定。操作端的两个手柄都做了包胶处理，握持的时候不会打滑，操作力经过连杆机构放大之后，只需要很小的握力就能输出足够的压紧力，普通操作工不需要额外培训就能上手使用。在做三维结构设计的时候，这类夹具的连杆铰接处都预留了合理的转动间隙，不会出现运动卡滞的问题，所有铰接销轴都做了轴向限位，长期使用也不会出现销轴脱出的故障，弹簧复位结构可以在解锁手柄扳开之后自动带动压紧臂抬起，不需要手动掰动压臂就能取出工件，整个操作流程非常顺畅。这类夹具的压头行程可以覆盖常规小零件的装夹厚度范围，对于需要频繁更换工件的小批量加工工位、装配工位来说，不需要每次都调整压杆位置，就能适配同系列不同规格的工件装夹需求，整体结构没有复杂的液压、气动元件，纯机械结构的故障率极低，日常只需要定期在铰接点加注少量润滑脂就能长期稳定工作，不需要复杂的维护流程。在做设备布局设计的时候，这类立式夹具的安装占用空间小，操作手柄的活动范围不会和周边的其他工装、操作工具产生干涉，可以密集布置在多工位的工装板上，实现多个点位的同步压紧，在小型零件的铣削加工定位、线束装配定位、塑胶件粘接固定等场景下都能稳定发挥作用，锁紧结构的存在也让它可以用在有一定安全要求的装夹场景，避免因为夹具松脱导致的工件飞出、加工错位等问题。
