常规开槽式瓦楞包装纸箱结构设计

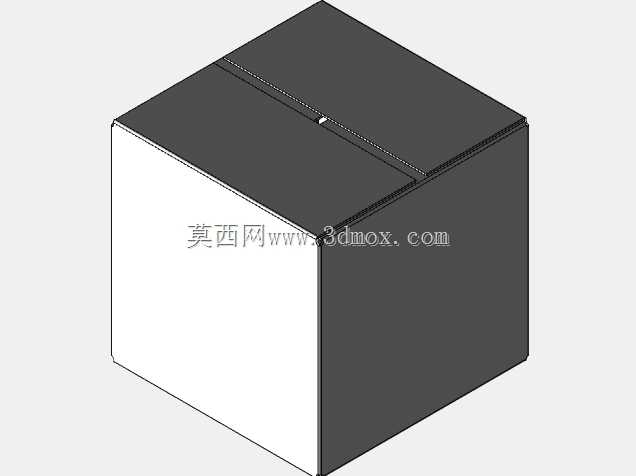

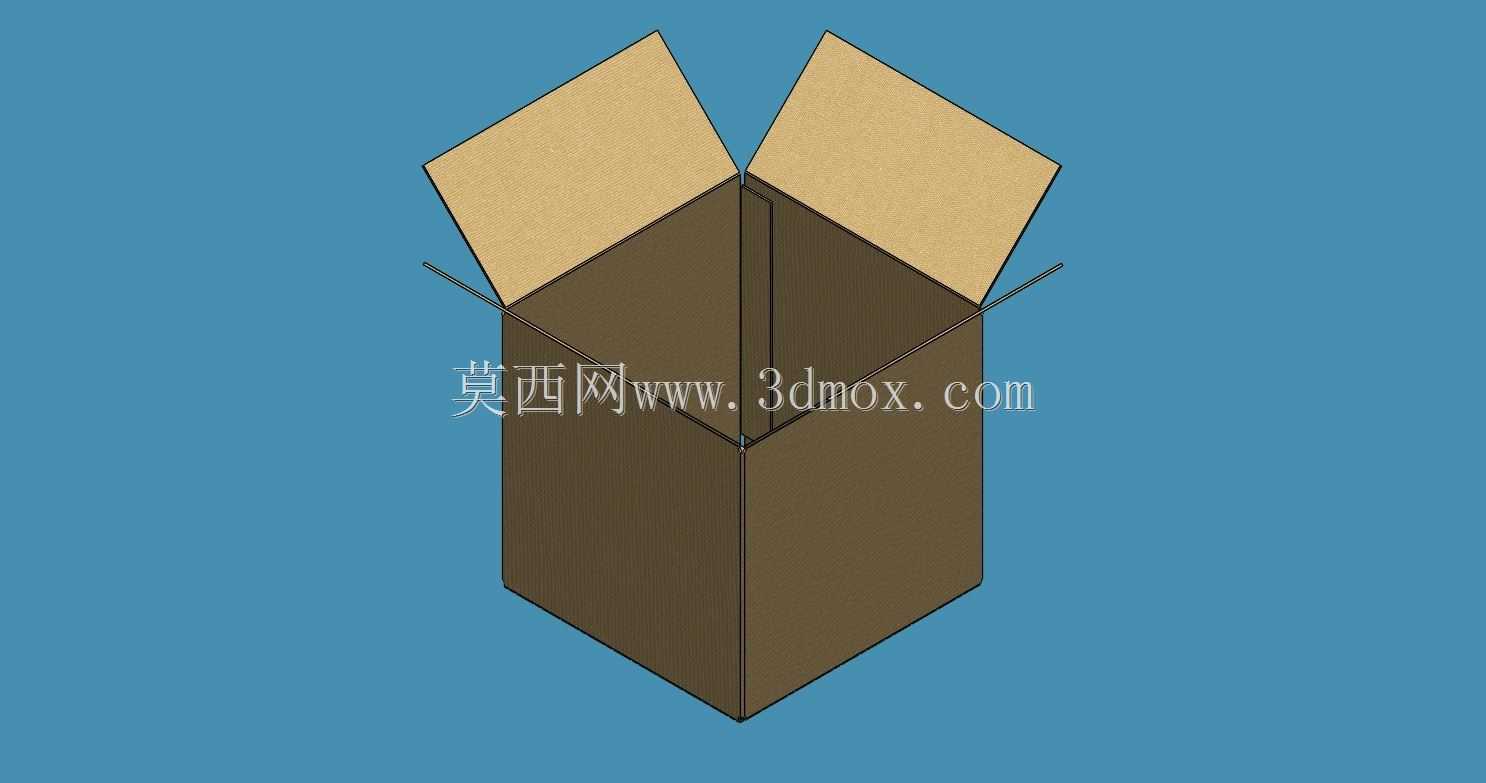

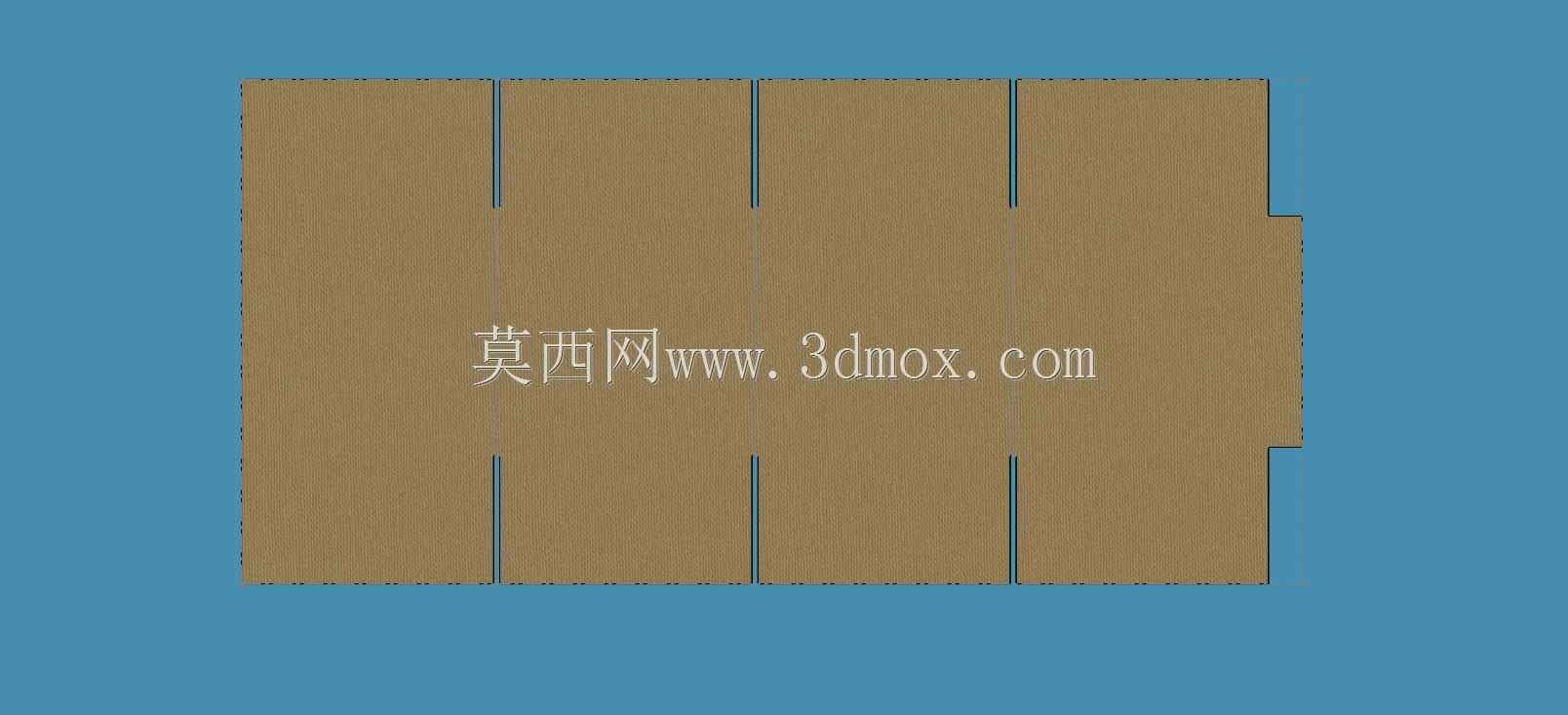

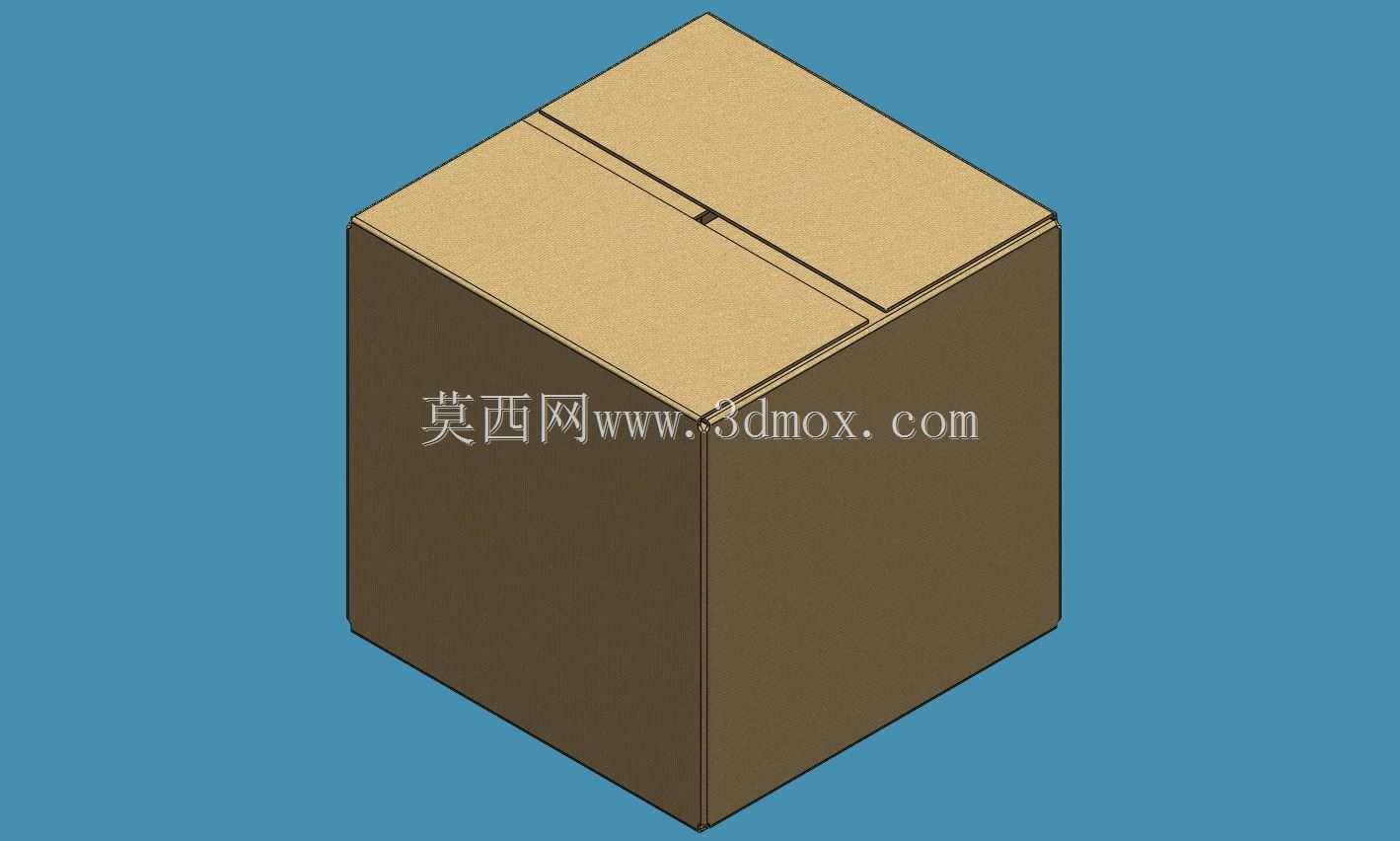

在快消品、电子元器件、电商仓储物流的日常周转场景里，这类常规开槽纸箱是应用覆盖面最广的纸质包装载体，区别于定制化异形纸盒，开槽箱的结构适配性极强，能覆盖从小型五金配件到中型家电产品的绝大多数通用包装需求。从结构设计逻辑来看，这款纸箱采用标准0201型开槽结构，箱坯通过模切压痕加工出对应折边与开槽位，摇盖的开合间隙经过参数校核，闭合时两对口摇盖能实现平整对接，不会出现叠边错位或者缝隙过大的问题，既可以满足人工快速封箱的操作需求，也能适配自动化封箱线的走料节拍，不会因为折边回弹导致封箱机卡料。设计时特意将箱体的侧壁厚度做了近似参数化处理，工程师可以通过修改基础草图的尺寸参数，快速调整纸箱的长宽高比例，适配不同规格产品的包装需求，不需要重新搭建整体模型结构，能大幅缩短包装方案的迭代周期。箱体的折痕位置做了弱化处理，模拟实际瓦楞纸板压痕后的弯折特性，模型支持开合、展开两种状态的配置切换，在做包装工位的布局仿真、物流堆码的干涉校验时，可以直接切换到对应状态来验证空间边界，比如在做自动化仓储的货架货位规划时，能直接调用闭合状态的模型校验堆码间隙，在做封箱工位的工装设计时，可以切换到半开或者展开状态，校核折边翻折过程中和周边导向件的运动干涉。从实际使用的边界条件来看，这类开槽纸箱的侧壁承重能力和瓦楞楞型、纸板克重直接相关，模型里预留了壁厚参数的调整入口，设计人员可以根据实际内装物的重量，对应调整纸板厚度参数，模拟不同克重纸板的成型状态，不需要反复打样验证基础尺寸。摇盖的开槽位置做了圆弧过渡处理，和实际生产中的模切工艺一致，避免折边位置出现应力集中导致的纸板开裂，尤其是在低温仓储环境下，纸板韧性下降，这种过渡结构能有效降低封箱过程中摇盖根部的破损率。在做整线包装方案的三维布局时，这款纸箱模型可以直接导入产线装配体，和开箱机、封箱机、码垛机械手的模型做配合校验，确认纸箱在各个工位的输送定位尺寸是否匹配，比如开箱机的吸盘吸合位置、夹箱机构的夹持宽度，都可以通过模型的参数调整做前置验证，减少现场调试的整改工作量。
