PEM螺母变体识别简易量规结构

　　在钣金压铆件装配与来料检验环节，PEM螺母的规格变体如果混料，往往会造成压铆位置错位、螺纹不匹配、返修拆件甚至板面报废。这个量规结构正是针对SS-032系列PEM螺母变体识别而设计的现场检具，核心目标不是测量高精度尺寸，而是用最低操作成本快速区分外形接近、编号不同的压铆螺母，避免人工目视或卡尺比对带来的误判。

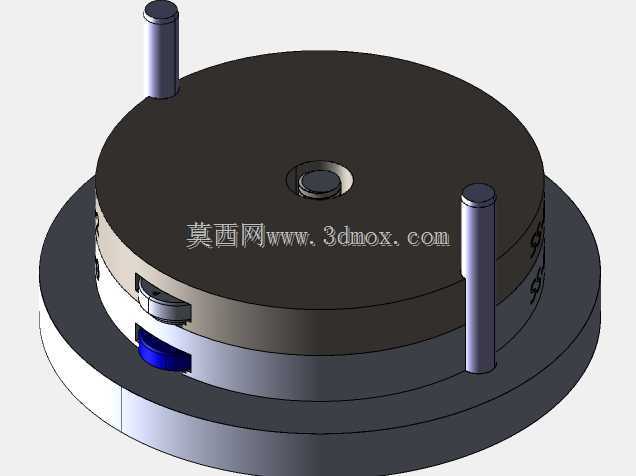

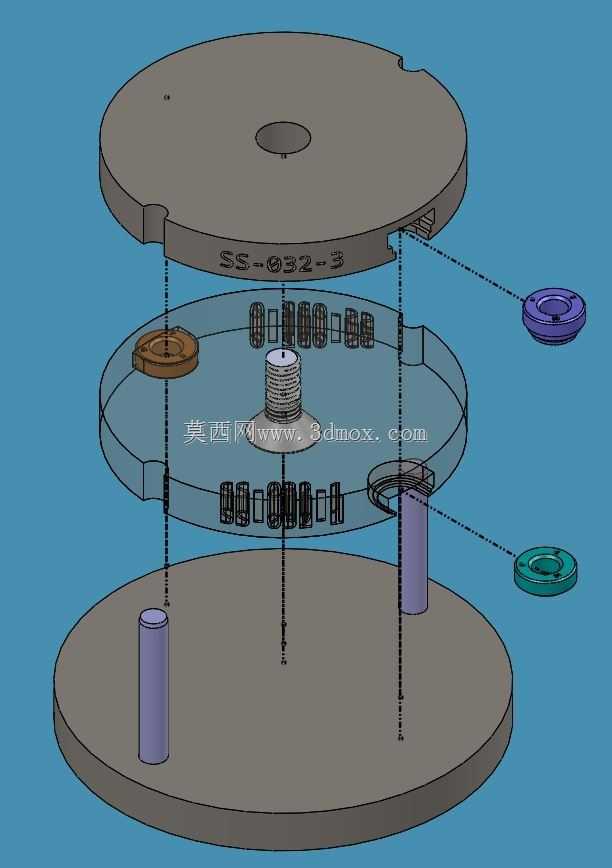

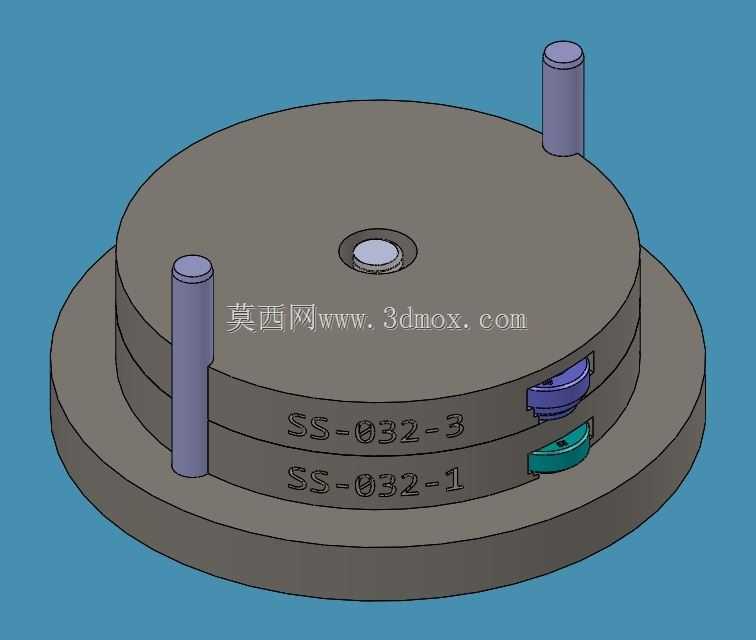

　　从结构上看，主体采用圆盘式分层布置，两层环形座体分别对应SS-032-1与SS-032-3等不同变体，座体侧面开设与螺母外形相匹配的侧向定位槽，槽口附近设置颜色区分的限位块，便于作业人员在批量分拣时快速识别通道。中心位置保留一个小型定位孔，可用于基准定位或放置待复核样件；圆盘上竖立两根圆柱销，其作用并非参与螺母检测，而是限制上层座体转动、维持层间相对位置，并在取放量规时提供握持参照。这种把多个识别工位集中在同一圆盘上的做法，能减少检具数量，缩短工位间切换时间。

　　设计思路上，该量规更强调“通过即合格、错型即受阻”的防错逻辑。每个槽位按目标螺母的关键外轮廓、台阶高度或压入边界设定，正确变体可以顺畅进入对应槽位并达到预定位置；相近但不相同的变体会在入口、台阶或侧向轮廓处被阻挡，作业人员无需读取数值即可判断是否匹配。槽体边缘保留清晰的编号刻印，刻印方向与操作视线一致，降低倒置、错放造成的识别偏差。

　　从安装边界看，圆盘底座直径大于上层检测座，形成稳定支撑面，放置在检验台面上不易倾覆；整体高度控制在手动操作范围内，适合检验台、装配线边或压铆机旁使用。侧向槽口距离底座外缘留有足够握持和排料空间，便于连续取放工件。两根定位销的高度高于检测座，既起到层间定位作用，也能在叠放或收纳时避免直接压伤检测槽。

　　这类量规适用于压铆螺母入库检验、预装分拣、工序防错和小批量装配现场。相比逐件使用通用量具，它把规格识别转化为直观的型面匹配，对操作人员经验依赖更低，检测节奏更快。结构材料可选用钢材并进行表面硬化处理，以承受频繁插拔；关键槽位需按PEM螺母实物边界控制间隙，既保证区分度，又避免正常工件卡滞。三维建模时应重点还原侧向槽口、层间台阶、刻印位置和定位销关系，以便后续加工出图、检具验证及类似压铆件防错工装设计参考。
