水力发电16叶中水头混流式水轮机转轮

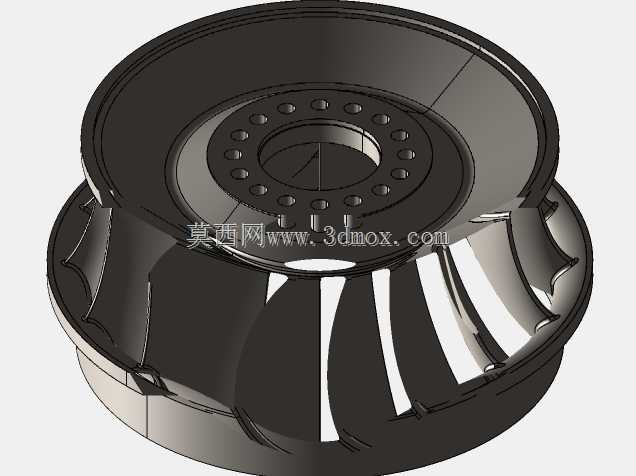

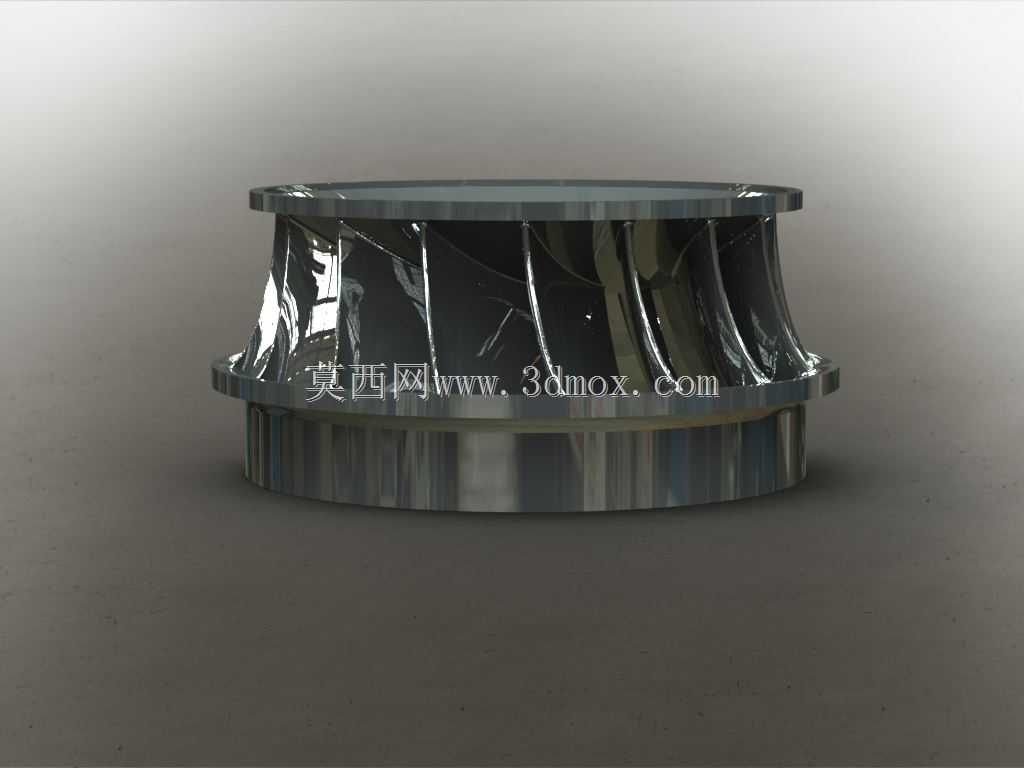

在水力发电站的核心过流部件体系里，混流式水轮机转轮是直接决定水能转换效率的核心构件，这款适配中水头工况的16叶片转轮，主要应用于水头区间适中的河床式、坝后式水力发电厂，承担着将水流的压能与动能转换为旋转机械能，进而带动发电机转子输出电能的核心作用。从实际运行场景来看，这类转轮长期处于高速水流的持续冲刷工况下，过流表面的曲面弧度直接决定了水流的流态稳定性，设计阶段需要反复校核叶片进口安放角与来流方向的匹配度，避免运行过程中出现脱流、叶道涡等影响运行稳定性的不良流态。这款转轮的整体结构采用上冠、下环与16片空间扭曲叶片组焊成型的结构形式，上冠位置设置有与主轴连接的法兰安装止口，安装时需要保证止口与主轴法兰的同轴度公差控制在合理范围内，避免运行过程中出现偏心振动；下环作为叶片外缘的连接支撑构件，其外圆尺寸需要与蜗壳出口的座环内圈形成合理的间隙，既要避免转动过程中出现动静碰磨，也要控制间隙漏水量在效率允许的区间内。16片叶片的型线采用变曲率空间扭曲设计，从进水边到出水边的厚度呈渐变过渡，进水边厚度满足水流冲击下的结构强度要求，出水边做薄化处理以降低水流出口的尾流损失，叶片与上冠、下环的连接位置采用光滑圆角过渡，减少应力集中的同时避免局部流道突变带来的水力损失。从安装边界来看，转轮上冠的顶部需要设置减压孔或者减压板结构，平衡转轮上下侧的水压力，降低主轴密封的工作负荷，下环的下端面需要与尾水管进口段的直锥段保持对中，保证水流流出转轮后能顺畅进入尾水管回收动能。在结构设计过程中，需要兼顾水力效率与结构刚度，叶片的扭曲角度既要匹配中水头工况下的水流入射角度，也要保证叶片自身的固有频率避开机组的转频及常见的水力激振频率，防止运行过程中出现共振导致叶片疲劳损坏。实际选型应用中，这类16叶结构的混流式转轮相比少叶片结构，在中水头工况下的过流流态更均匀，负荷调节区间内的效率曲线更平缓，适合承担电网基荷或者调峰任务的水力发电机组，安装时需要配合主轴的轴线找正，保证转轮的旋转中心与机组固定部件的中心重合，减少运行过程中的偏磨与振动。
