B5法兰安装7.5kW三相异步电动机

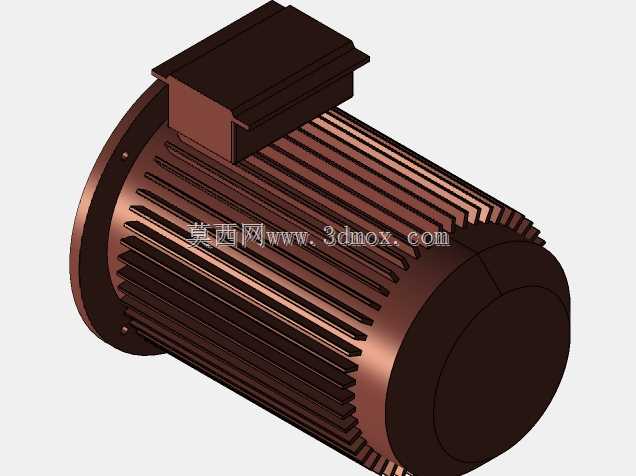

这款B5法兰安装的7.5kW电动机，是工业传动场景里应用极广的动力输出部件，日常在风机配套、水泵驱动、输送线传动、小型机床主轴驱动等场景中都能见到同规格产品的身影，415V的电压等级适配多数工业厂区的三相供电制式，10HP的功率输出足以覆盖多数中型负载的持续驱动需求。从设计层面来看，整机采用带散热筋的铸铁机壳结构，沿机壳圆周轴向均匀排布的散热筋，能够在电机运行过程中通过转子自带的风叶带动气流，快速带走定子绕组产生的热量，避免持续高负载运行时出现绕组过热绝缘老化的问题，机壳表面的棕褐色涂装是工业电机常用的防护漆层，能够兼顾车间内的防潮湿、防轻度油污腐蚀需求，适配多数普通工业车间的使用环境。安装方式采用B5法兰式安装，没有设计卧式底脚，安装时直接通过端盖上的法兰止口与配套设备的安装定位孔配合，靠法兰端面的螺栓完成紧固，这种安装形式的对中精度更高，不需要额外调整安装底座的水平度，非常适合直接与减速机、泵体、风机叶轮等部件直连安装，能够有效缩减整套动力单元的轴向安装尺寸，减少传动环节的连接损耗。接线盒设置在机壳顶部的位置，采用独立的盒体密封结构，接线时可以直接从顶部引入供电电缆，不需要额外调整电机的安装朝向，接线腔内部预留了足够的接线空间，能够适配不同线径的动力电缆接入，同时盒体的密封结构可以阻挡车间内的粉尘、飞溅的切削液进入接线腔，避免出现接线短路的隐患。从建模的细节来看，模型完整还原了电机的外部结构特征，包括端盖的固定螺栓位置、法兰端的安装孔位分布、散热筋的排布间距、接线盒的外形尺寸，能够直接用于设备整体装配时的干涉检查，在做设备布局设计时，可以直接调用该模型核对安装边界，确认电机与周边防护罩、管线、其他部件的安全间隙，不需要额外测绘实物尺寸。实际选型使用时，该规格电机的额定转速适配多数通用传动场景的需求，直连时可以省掉皮带轮、链轮等中间传动部件，减少设备的后期维护点，法兰安装的形式也能避免长期运行后底脚螺栓松动带来的传动对中偏移问题，降低运行过程中的振动和噪音，延长配套轴承的使用寿命。
