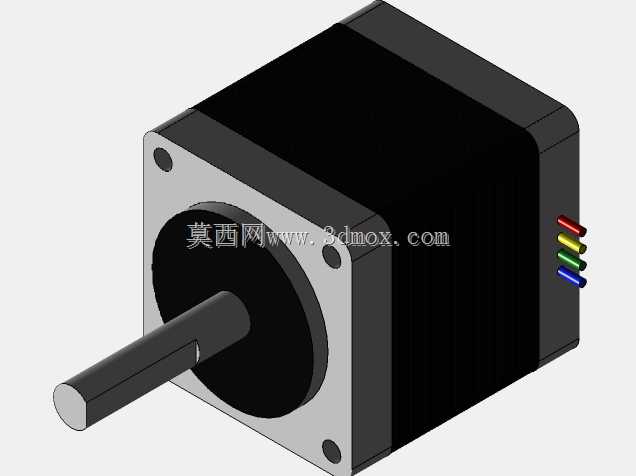

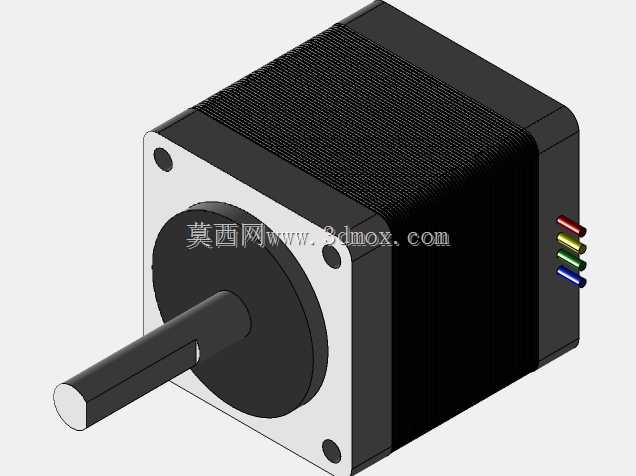

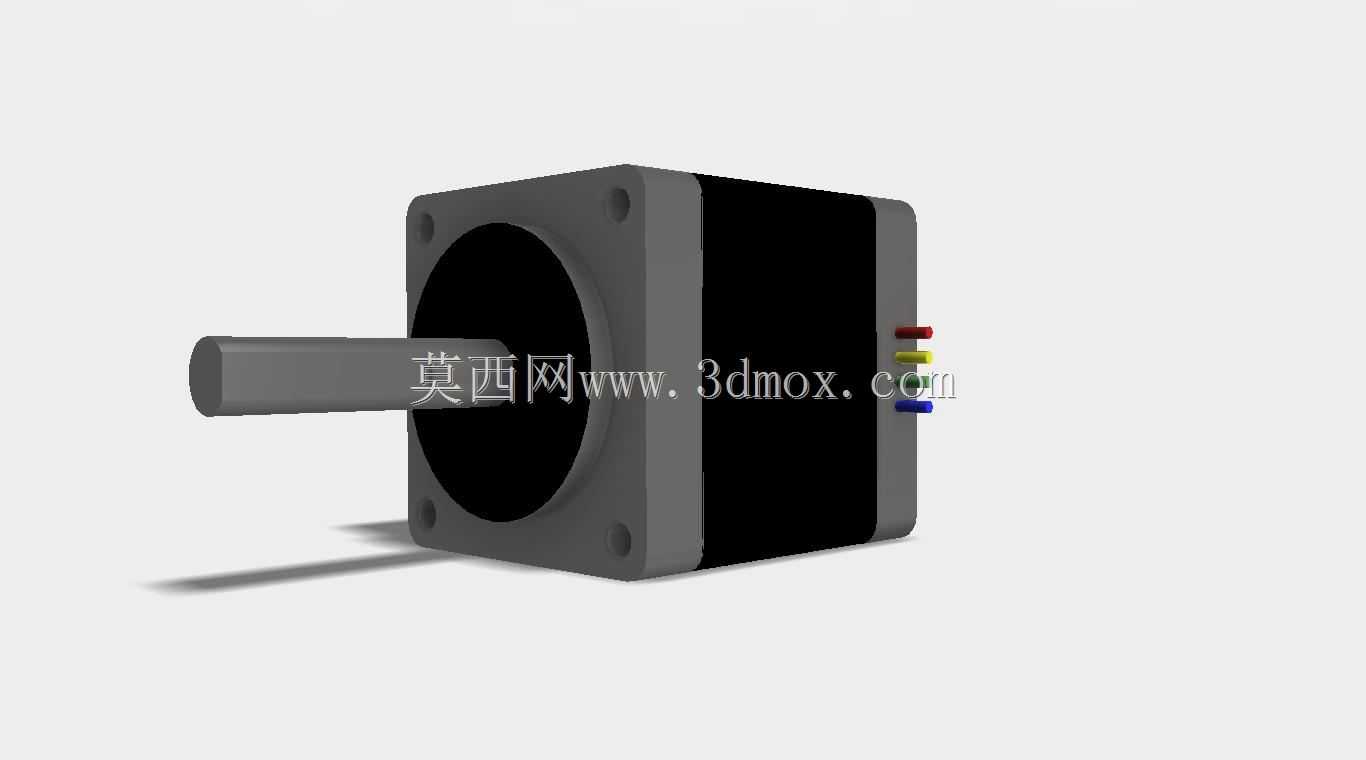

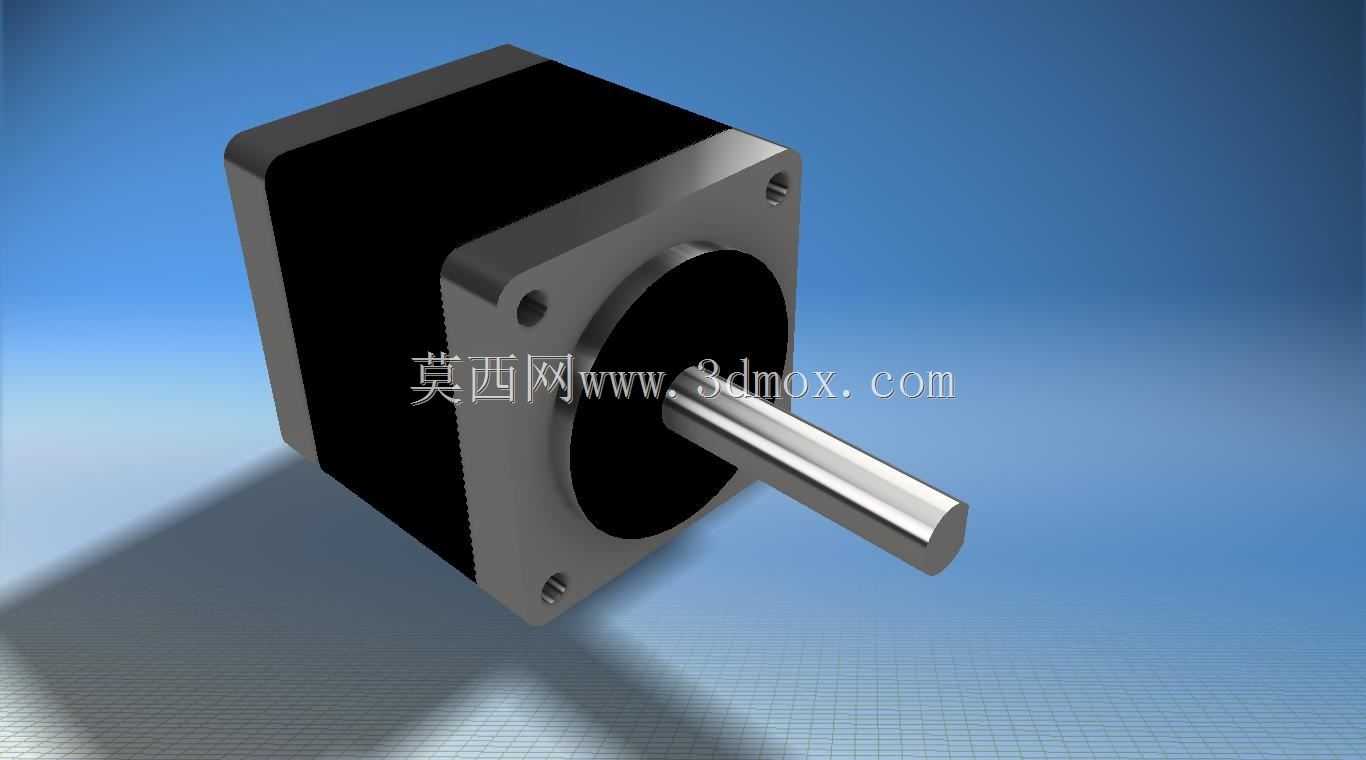

NEMA11规格步进电机高精度三维结构

这款NEMA11规格步进电机的三维结构还原，完全围绕小型自动化设备的紧凑安装需求搭建，做结构选型时经常会碰到安装空间局促的场景，比如桌面级点胶工位、小型检测滑台、医疗采样模组这类对安装体积有严格限制的设备，这类小规格步进电机刚好能填补微型驱动元件的选型空白。从实际建模逻辑来看，整个模型优先还原了安装配合边界：前端法兰的安装孔位完全遵循NEMA11标准的安装尺寸，输出轴的轴径、伸出长度、轴端切边的尺寸都做了精准还原，做装配设计时可以直接调用匹配安装座、联轴器的配合尺寸，不需要反复核对样本参数调整干涉。机身部分的方形壳体做了倒角细节还原，壳体表面的散热筋结构虽然在小尺寸电机上占比不大，但建模时保留了对应的结构特征，方便后续做热仿真分析时提取对应结构参数。后端的出线位置也做了明确的结构标识，做设备布线设计时可以提前预留出线空间，避免装配时出现线缆弯折半径不足的问题。从功能特性来看，这类小规格步进电机主打小体积下的精准角位移控制，适配低负载、高精度定位的传动场景，相比同尺寸的伺服驱动元件成本更低，控制逻辑更简单，不需要额外配置复杂的驱动反馈线路，在小型自动化模组里应用非常广泛。建模过程中特意区分了不同部件的材质特征：前端法兰的金属安装面、机身的黑色喷塑壳体、输出轴的光亮金属轴身都做了外观区分，做设备装配渲染时可以直接调用材质属性，不需要额外拆分部件调整外观。安装边界的还原上，模型保留了电机整体的最大外轮廓尺寸，包括机身的长宽高、输出轴的最大伸出长度、后端盖的凸起尺寸，做设备整体布局时可以直接把模型调入装配体，快速校验安装空间是否充足，避免后期加工装配时出现空间干涉。这类小步进电机经常用在3D打印机的挤出机构、小型光学设备的调焦模组、电子生产线上的小型送料工位，建模时特意考虑了这些场景的装配需求，所有配合面的尺寸公差都按照常规机械设计的配合要求做了预留，结构工程师拿到模型后可以直接用于装配设计，不需要再做额外的结构修正。
