卧式三相异步电动机外观结构设计

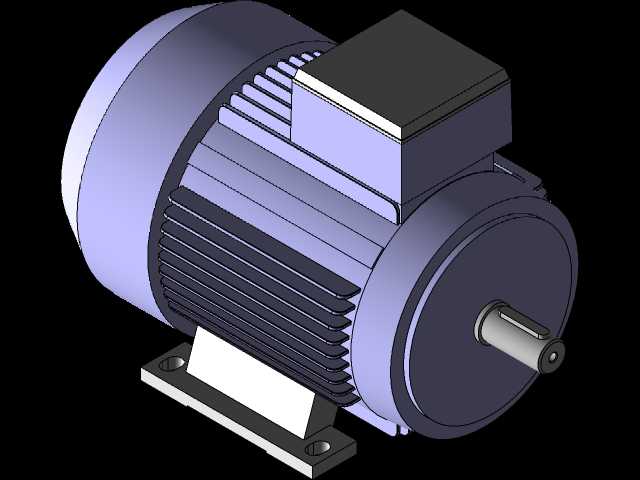

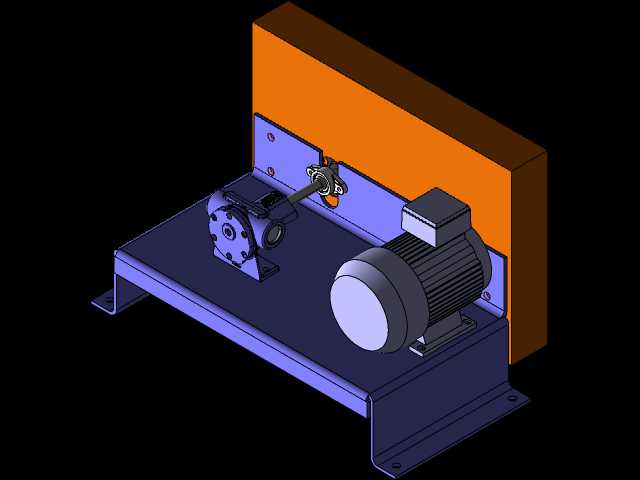

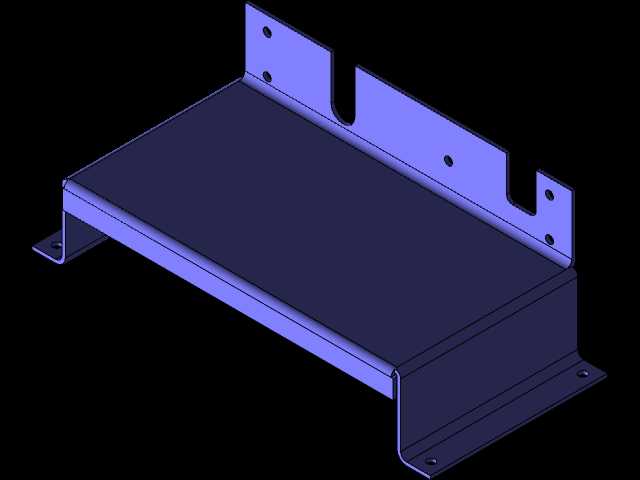

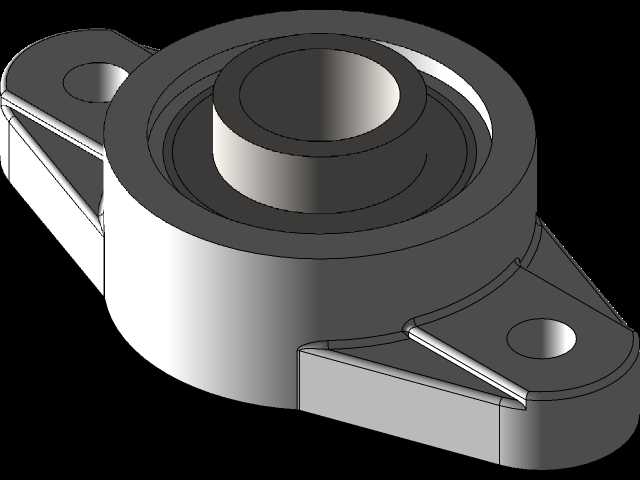

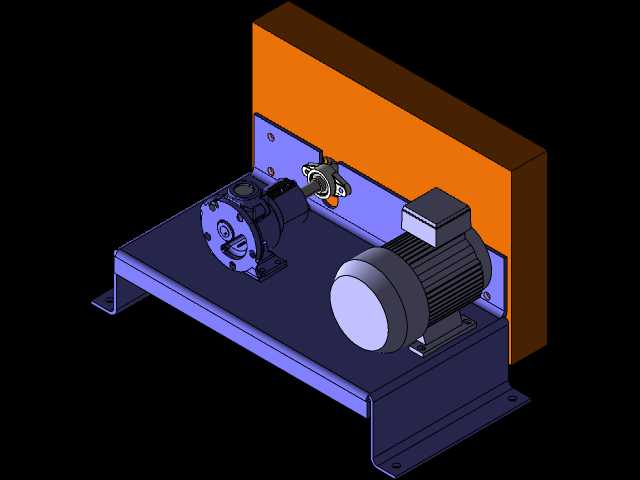

这款卧式安装的异步电动机，是工业传动场景里应用最广泛的动力输出部件，从输送线辊道驱动、小型机床主轴进给，到风机、水泵的配套动力，但凡需要稳定转速输出、持续负载运行的工位，都能见到这类结构的电机身影。做这个模型的时候，最先敲定的是安装边界尺寸，底脚的安装孔距严格对照通用机座号的标准公差带留量，四个安装沉孔的位置避开壳体内部定子绕组的排布空间，防止装配时螺栓顶碰绕组造成绝缘破损，底脚与壳体衔接的位置做了加厚筋条，满负载运行时的振动不会让底脚焊缝出现疲劳开裂。机壳部分的散热筋是设计里花了较多心思的部分，没有采用等厚的直筋结构，而是顺着电机轴向做了高低错落的排布，靠近接线盒的位置筋条高度适当降低，给接线端子的走线、接线盒的密封胶圈预留装配空间，同时筋条的间距控制在12毫米，既保证散热面积足够，又不会因为间隙过窄积攒车间里的粉尘、油泥，日常运维时用压缩空气就能直接吹净积灰。输出轴端的轴伸长度按照通用配套要求设计，键槽的位置、深度匹配标准平键的公差，轴端做了中心孔，方便后续装配时打表找正同轴度，端盖与机壳的止口配合选了过渡配合公差，既保证装配时的同轴度要求，又不会因为过盈量太大造成拆卸维护时端盖变形。接线盒的位置设置在机壳顶部，盒体的倾斜角度方便现场接线操作，不用把手臂探到电机侧面狭窄空间里拧端子螺丝，盒盖的密封槽预留了橡胶密封条的安装位，适配车间多粉尘、偶尔有切削液飞溅的使用环境。整个模型的结构拆分完全按照实际生产的装配逻辑来，定子壳体、前后端盖、散热风扇、风罩、接线盒、输出轴、底脚都做了独立的零件拆分，不管是做装配干涉检查，还是后续出工程图做生产加工，都能直接调用对应零件，不用再重新拆分结构。做结构设计的时候特意考虑了不同工况的适配性，比如底脚的安装面做了0.2毫米的平面度要求，防止安装时电机翘曲造成轴承受力不均，前后端盖的轴承室位置留了润滑脂的加注通道，长期运行不用拆端盖就能补充润滑脂，减少运维的工作量。
