圆柱形工件冲压加工用冲压模具结构

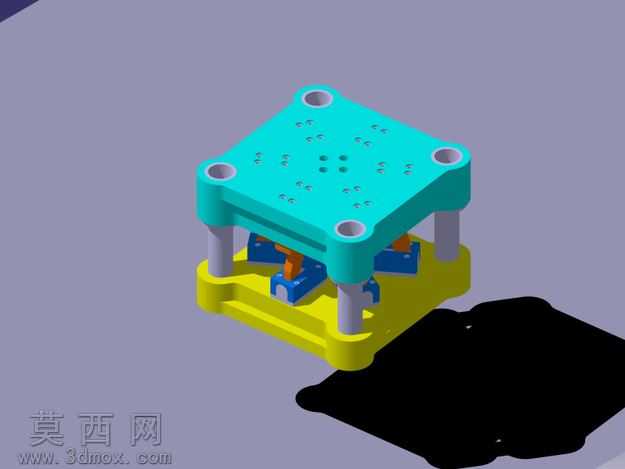

本套冲压模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压加工的工艺逻辑，对上下模座、导柱导套、成型凸模、定位凹模、卸料组件等核心部件进行了1:1等比例还原，各部件间的装配间隙、配合公差均按照实际冲压生产的精度要求进行参数设定，确保模型可直接用于工艺验证与结构参考。渲染阶段采用哑光工程塑料材质区分不同功能模块，上模座使用青蓝色哑光材质直观展示安装孔位与减重槽布局，下模座采用明黄色材质凸显工件定位型腔的轮廓特征，导柱导套使用浅灰色金属质感材质还原导向部件的耐磨属性，冲压成型的工件采用黑色哑光材质放置于下模出料侧，清晰呈现模具冲压后的成品形态，整体渲染光影柔和无过曝区域，各部件的棱边、孔位、装配接触面均清晰可辨，无结构遮挡或显示错误。结构设计上采用四导柱对称导向布局，四根导柱分别布置于模座四角位置，可有效承受冲压过程中的偏载力，避免上下模合模时出现错位问题，保障冲压成型精度；上模内部集成弹性卸料结构，合模冲压时弹性组件被压缩，开模时弹性力自动将卡滞在凸模上的工件推出，无需额外人工卸料操作；下模设置有与圆柱形工件外形完全匹配的定位型腔，可快速完成待加工坯料的定位装夹，减少装夹辅助时间，提升冲压加工效率。设计思路围绕圆柱形工件的冲压成型需求展开，优先保障模具的结构刚性与导向精度，模座四角的安装孔位可直接适配常规压力机的工作台装夹尺寸，无需额外制作转接板；内部成型部件采用模块化设计，当需要加工不同尺寸的同类型圆柱形工件时，仅需更换对应的凸模与凹模镶块即可，无需整体更换模座，有效降低模具的改造成本与生产准备周期；整体结构无冗余设计，各部件的受力路径清晰，冲压过程中压力可通过模座均匀传递至压力机工作台，避免局部应力集中导致的模具变形或损坏，可满足中小批量圆柱形工件的冲压成型加工需求。
