多层板结构折弯冲压模具三维设计

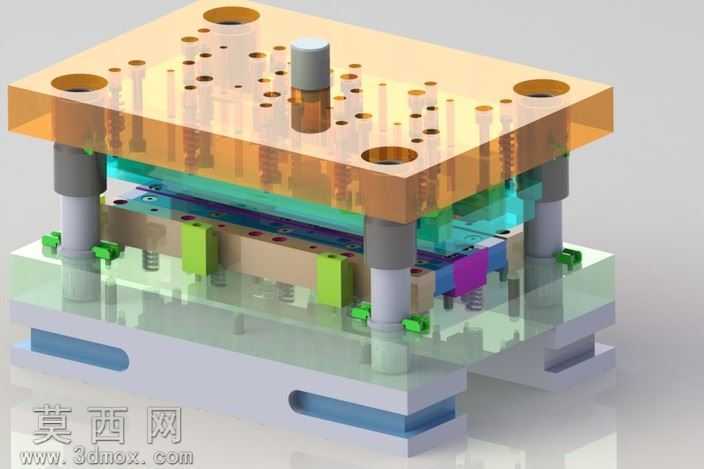

本模型为典型的板料折弯成型冲压模具，整体采用标准冷冲模三层模架结构设计，建模过程中严格遵循冲压模具设计规范，对各功能部件进行了1:1比例的参数化建模。模型从上至下依次构建了上模座、上垫板、凸模固定板、卸料板、凹模板、下垫板、下模座等核心层板结构，各层板之间通过导柱导套组件实现精准导向，导柱与导套的配合间隙按照精密冲压要求设定，保证上下模合模时的同轴度精度。建模时对弹性卸料组件进行了细致还原，包含卸料弹簧、卸料螺钉、等高套等零件，弹簧参数按照卸料力需求进行匹配，确保折弯过程中卸料板能够先压紧板料再完成折弯动作，避免板料成型时发生偏移。凸模与凹模的成型刃口按照折弯产品的形状与折弯半径要求设计，刃口处做了合理的圆角过渡处理，减少折弯时的应力集中，提升成型件的表面质量与尺寸精度。模型还还原了模具的定位组件，包含侧挡料销、导料板等结构，保证送料时板料的定位精度，同时设置了快速更换的镶块式成型部件，方便后续根据不同折弯产品调整刃口形状。渲染阶段采用半透明材质处理上下模座层板，清晰展示模具内部的弹簧、导柱、成型镶件等内部结构，不同功能零件采用差异化材质区分：导柱导套采用金属镀铬材质，弹簧采用弹簧钢材质，成型部件采用模具钢淬火材质，层板采用45号钢调质材质，紧固件采用标准件金属材质，通过光影渲染突出各部件的装配关系与结构层次。设计思路围绕通用折弯模具的标准化、模块化展开，模架采用标准冷冲模架规格，可适配不同规格的折弯成型工序，各零部件均符合五金冲压模具的设计标准，可直接用于模具设计参考、教学演示以及生产加工的结构校核，完整还原了折弯模具从合模、折弯成型到开模卸料的全流程结构逻辑，清晰展现了冲压折弯模具的工作原理与各部件的配合关系。
