塑料侧装端面卡紧固定环结构

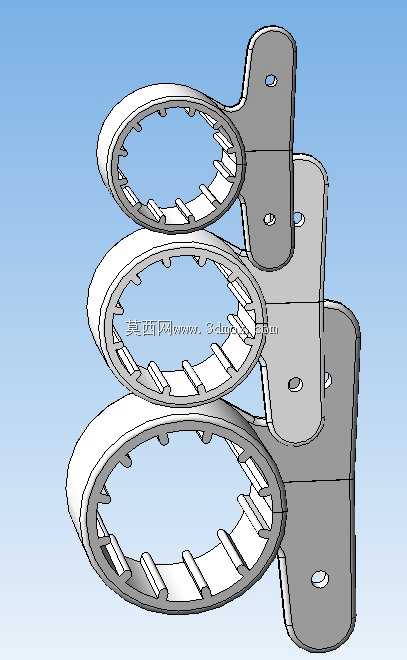

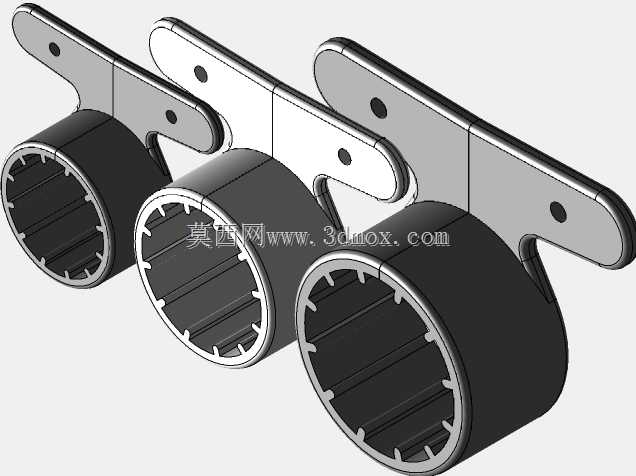

这类带侧装支耳的塑料端面卡紧环，日常多应用在轻工输送、小型流体管路布设、消费类设备内部走线与管件固定场景中，核心作用是在不破坏管件、轴件外表面的前提下，实现周向限位与侧向安装固定，避免管件或轴件运行过程中出现轴向窜动、径向偏移的问题。和传统金属卡箍相比，塑料材质的该类零件自重更轻，注塑成型后自带一定形变余量，装配时不需要额外的锁紧垫片，靠内环均布的径向凸筋就能抱紧被固定件的外圆面，凸筋的接触面积经过设计优化，既不会因为抱紧力过大刮伤薄壁塑料管或轻质轴的表面，也能在常规振动工况下保持足够的静摩擦力，防止固定环与被连接件之间出现相对滑动。从结构设计逻辑来看，三个不同内径规格的卡环共用同一套侧装支耳的安装孔位布局，支耳上的通孔位置与卡环中心的相对尺寸保持一致，这样在同一款设备上适配不同外径的管件或轴件时，不需要重新调整安装基座的孔位，直接更换对应内径的卡环就能完成适配，能大幅减少安装基座的种类，降低整机的零件管理成本。卡环的内环凸筋采用等距均布设计，每个凸筋的拔模角度都适配注塑生产的脱模要求，不需要额外的侧抽芯结构就能完成成型，生产效率更高，零件的成型一致性也更好。侧装支耳和卡环主体采用圆弧过渡连接，过渡位置的壁厚做了渐变处理，避免注塑过程中因为壁厚不均出现缩痕、内应力集中的问题，装配时支耳承受安装锁紧力的过程中，过渡位置不会出现应力断裂的情况。从安装边界来看，支耳上的安装孔中心到卡环端面的距离经过匹配设计，锁紧螺丝穿过支耳孔固定在基座上时，螺丝头部不会和卡环的环形本体产生干涉，卡环的轴向宽度为40毫米，安装时需要在基座上预留对应宽度的避让空间，支耳的外伸长度适配常用的M4、M5规格锁紧螺丝的安装操作空间，不需要使用特殊的加长工具就能完成锁紧作业。这类卡环的内环端面做了小倒角处理，装配时被固定的管件或轴件可以顺着倒角顺利滑入卡环内部，不需要刻意对准凸筋间隙，能有效提升现场装配的效率，塑料材质本身具备一定的耐腐性能，在常规湿度的工况下不需要额外做表面防锈处理，长期使用也不会出现锈渍污染被固定件的问题，很适合对洁净度有一定要求的食品包装、民用净水设备内部的管路固定场景。
