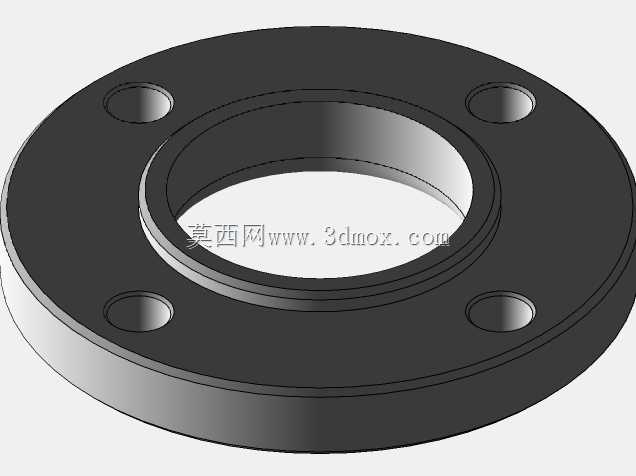

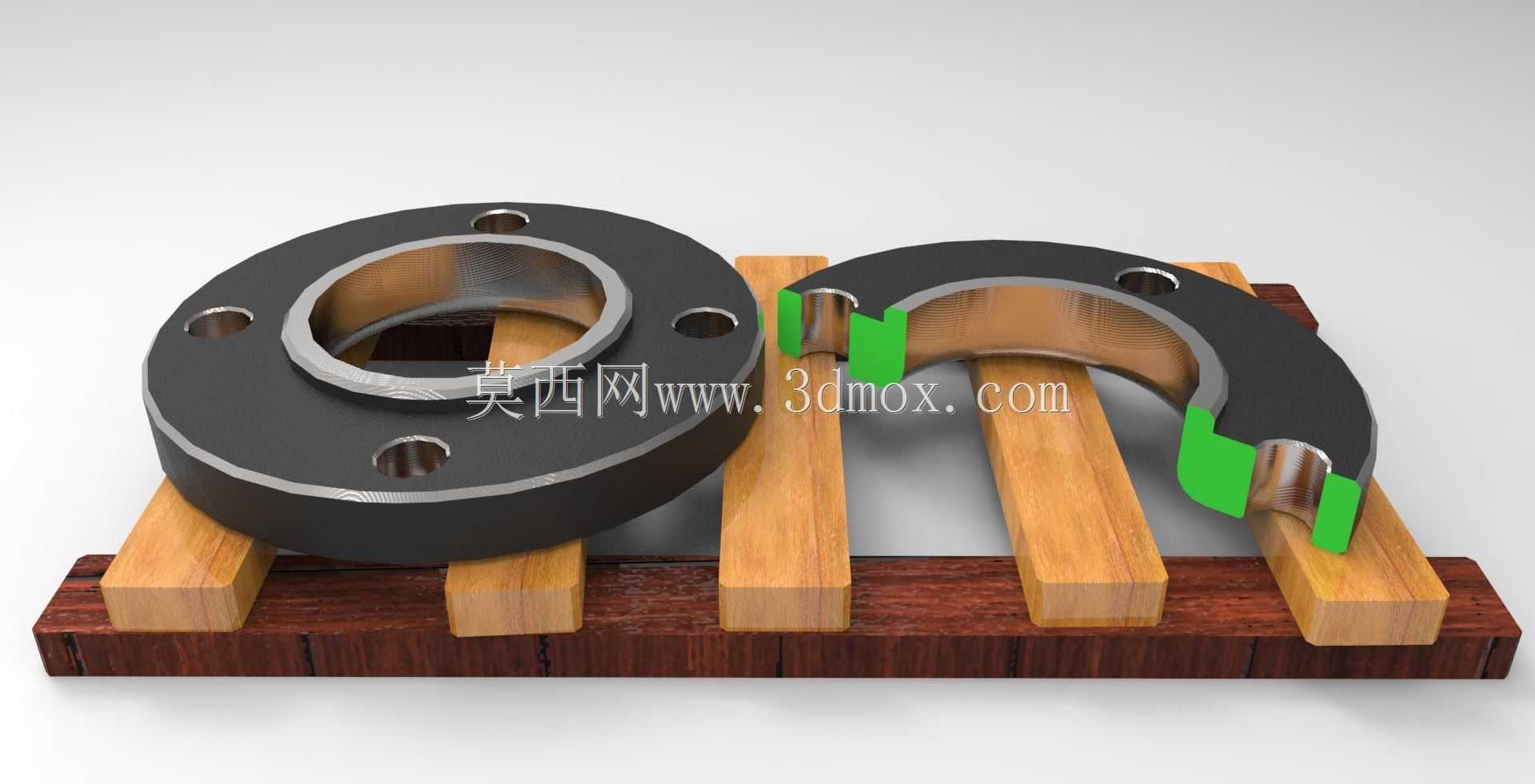

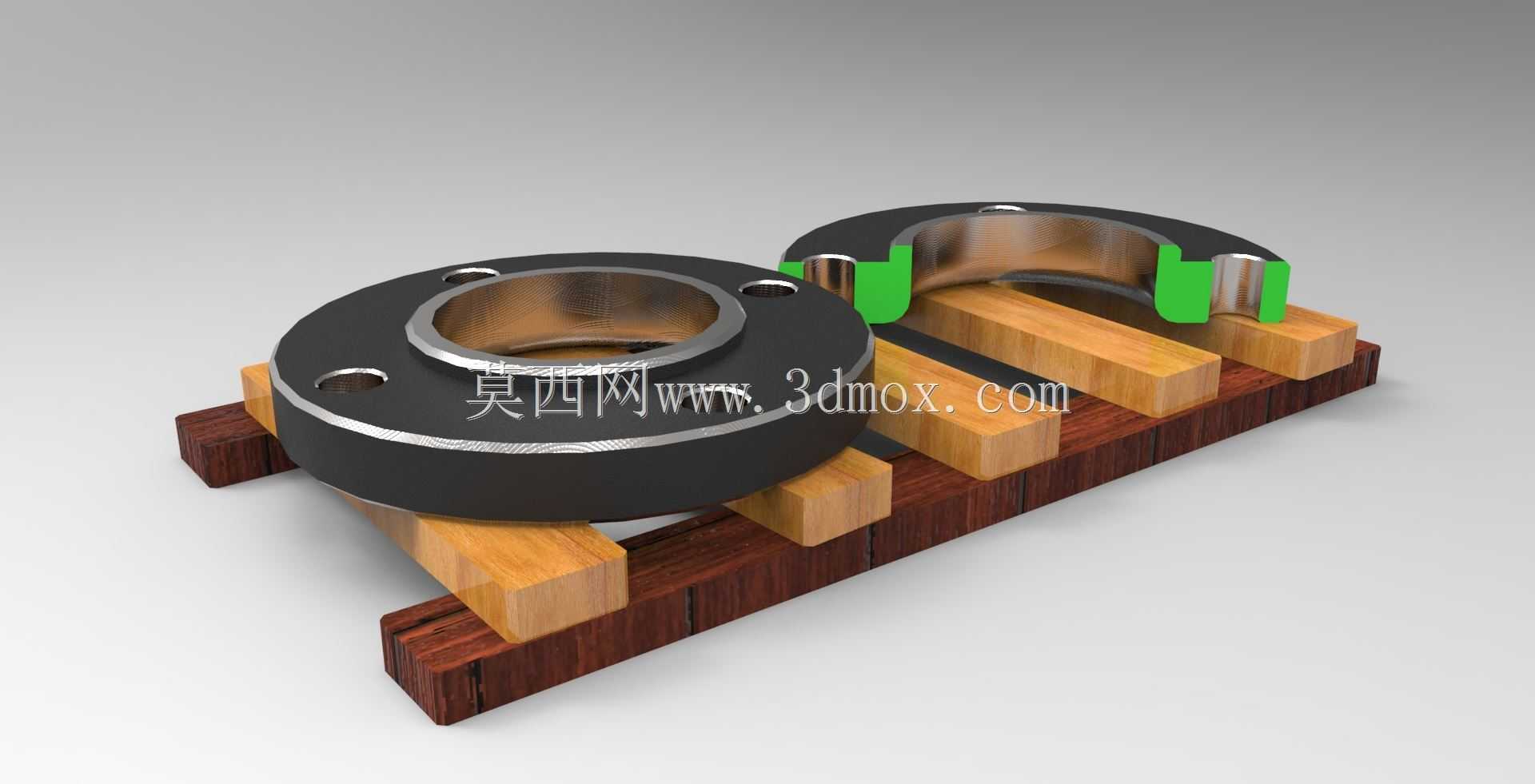

ASME B16.5标准150级搭接法兰结构设计

在石油化工、市政给排水、热力输送等工业管路系统中，法兰是实现管段间可拆卸连接、兼顾密封可靠性与安装维护便捷性的核心连接件，其中搭接法兰凭借其独特的结构特性，在需要频繁拆装检修、管路存在一定对中偏差的工况场景中应用广泛。本次设计的搭接法兰遵循ASME B16.5标准150磅级规范，针对低压流体输送场景的连接需求做了结构优化，适配常规工业管路的安装使用要求。从实际工程应用角度看，搭接法兰不需要与管道做焊接固定，可通过与翻边短节配合实现管路连接，安装时能够灵活调整法兰螺栓孔的对中位置，尤其适合现场施工空间受限、管路预制精度存在一定偏差的作业场景，在化工介质输送管线、循环水系统、低压蒸汽管线中都能见到这类法兰的应用。设计过程中首先明确了密封面的配合精度要求，法兰内径尺寸匹配对应公称通径的管道外径，保证流体通过时不会出现截面突变造成的局部压损，法兰厚度经过强度校核，能够承受150磅级对应的额定工作压力下的螺栓预紧力与介质压力叠加载荷，避免运行过程中出现法兰变形导致密封失效。法兰的轮毂过渡段做了圆角处理，能够有效降低应力集中系数，避免管路运行过程中因振动、温度形变产生的应力在结构突变处累积造成疲劳损伤。螺栓孔的分布严格遵循标准节圆直径要求，孔位公差控制在合理范围内，保证与同压力等级、同通径的标准法兰具备完全互换性，不需要额外做配钻加工就能直接完成装配。法兰的密封面平整度满足金属垫片或非金属垫片的密封要求，表面粗糙度控制在适配垫片密封的区间内，不需要额外加工就能保证装配后的密封性能。从安装边界来看，该法兰的外径尺寸、螺栓孔数量与孔径都严格对应标准要求，现场安装时不需要调整周边管路的支撑位置，也不需要定制非标准的紧固件，使用常规的六角螺栓就能完成紧固作业，能够有效降低现场施工的配件准备难度。在管路检修场景中，搭接法兰可以直接沿管道轴向滑移退出作业区域，不需要切割管段就能完成密封垫片更换、管路内部检查等作业，相比焊接式法兰能够大幅缩短检修停机时间，降低运维成本。设计时还考虑了不同工况下的适配性，法兰的孔位分布对称，安装时不受管路走向的限制，水平、垂直甚至倾斜布置的管段都能顺利完成装配，圆角过渡的结构也避免了安装过程中尖锐边角对施工人员、密封垫片造成的划伤，兼顾了结构可靠性与现场安装的实用性。
