多规格贴片式陶瓷电容三维结构模型

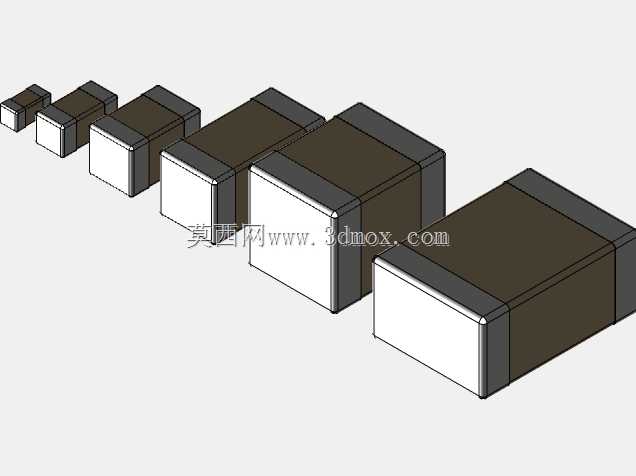

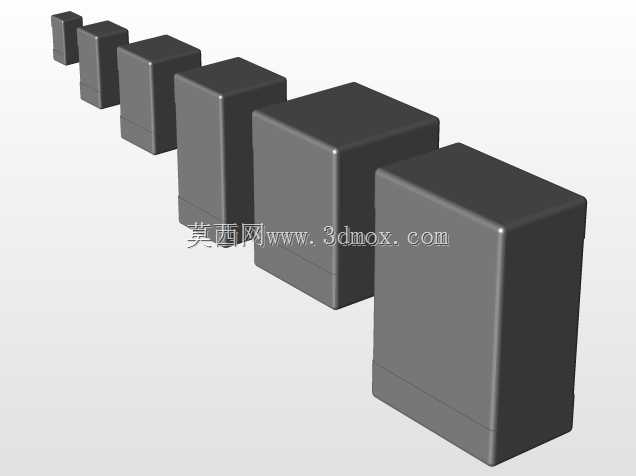

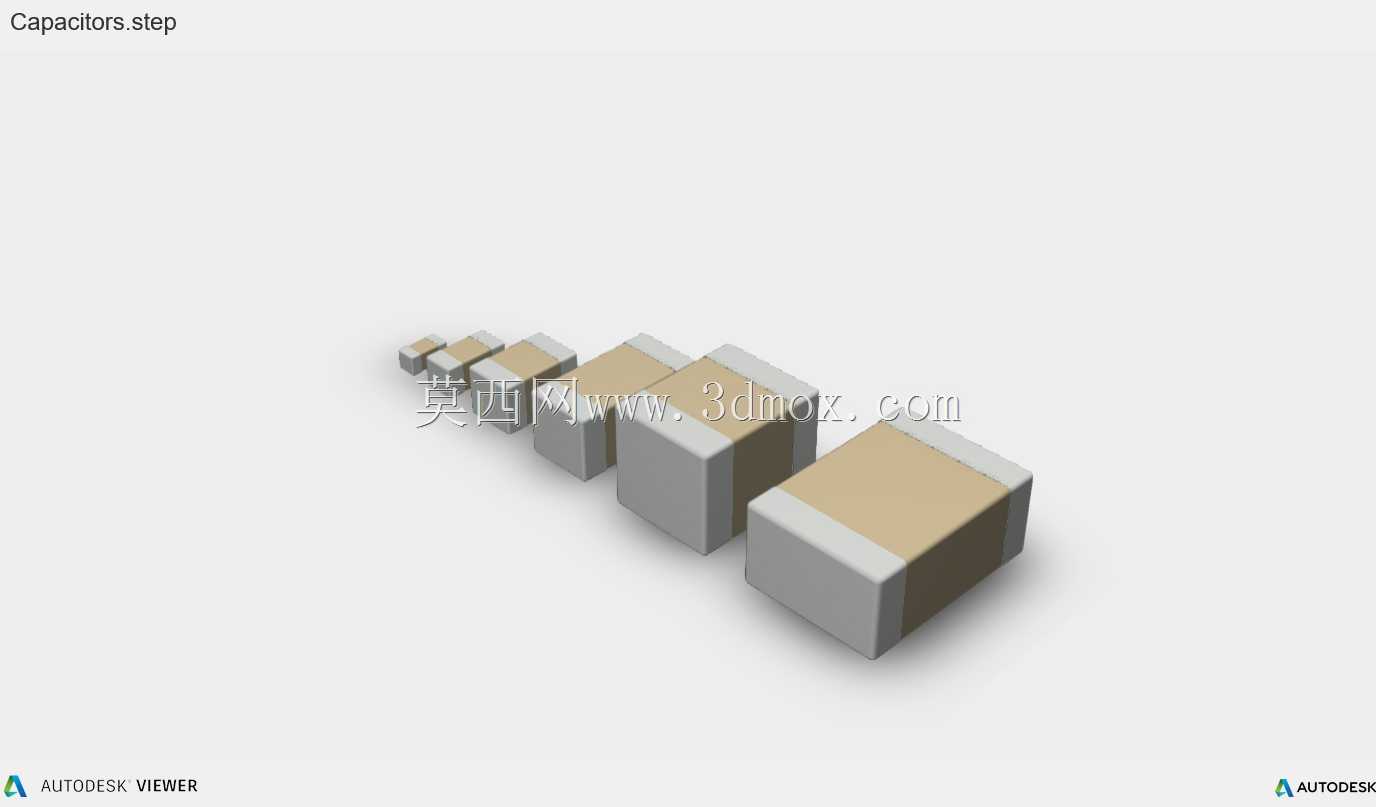

这套三维模型覆盖了电子制造领域常用的全系列尺寸贴片陶瓷电容，从最小的0402封装到较大的2225封装均有对应结构还原，完全匹配SMT表面贴装生产线的实际器件形态。在消费电子、工业控制板卡、通讯设备主板的PCB设计环节，这类电容是用量最大的被动元件之一，承担着电源滤波、信号耦合、高频去耦、谐振匹配等核心电路功能，不同容值、耐压的电容对应不同的封装尺寸，建模时严格遵循JEDEC固态技术协会发布的表面贴装元件尺寸规范，每个规格的长宽高公差、端电极宽度、陶瓷基体倒角都和量产实物保持一致，能直接导入PCB Layout软件做器件封装匹配校验，也可用于SMT贴片机的吸嘴取件路径仿真、回流焊炉温曲线测试的工装模拟。做结构设计时，很多新手容易忽略贴片元件的安装边界，比如电容本体和周边接插件、屏蔽罩、散热片的安全间距，端电极焊盘的钢网开口尺寸匹配，甚至是不同厚度电容在板卡堆叠时的高度干涉问题，这套模型把每个规格的实际安装占位、本体突出高度、端电极可焊接区域都做了精准还原，设计时直接调用就能快速完成器件布局校验，不用反复对照规格书核对尺寸参数。从外形结构来看，这类电容采用多层陶瓷介质叠层烧结结构，两端的金属端电极是焊接时的焊锡附着区域，建模时还原了端电极和陶瓷基体的衔接台阶，以及陶瓷本体的微小倒角，避免仿真时出现尖锐棱边导致的干涉误判。在实际生产场景中，不同封装的电容对应不同的贴装参数，小尺寸0402、0603电容多用于高密度便携设备的主板，大尺寸1206、2225电容多用于电源模块、工业控制板的大容值滤波场景，模型按尺寸梯度做了统一的基准坐标定位，调用时可以直接匹配PCB封装库的坐标原点，不用额外调整位置就能完成装配。做板卡热仿真时，还可以基于这套模型赋予陶瓷和金属端电极对应的材料参数，模拟回流焊过程中不同尺寸电容的受热形变，提前规避焊盘开裂、立碑等SMT生产缺陷，也能用于产品装配培训、生产工艺演示的可视化素材，帮助产线操作人员快速识别不同规格的电容，避免上料时出现物料混装的问题。
