苹果机场第五代壁挂式路由安装结构

　　在家庭网络部署、小型办公场景网络搭建以及商用空间弱电改造项目中，墙面挂载式网络设备的结构适配一直是结构设计人员需要重点考量的环节，这款针对苹果第五代机场基站设计的壁挂安装结构，核心解决的是原设备仅支持桌面平放、无法充分利用垂直墙面空间、布线杂乱的实际工程问题。从实际应用场景来看，这类壁挂结构多用于小户型家庭玄关弱电箱旁、奶茶店前台侧墙、联合办公空间工位区立柱、公寓楼道分户网络节点等位置，这些场景普遍存在桌面摆放空间不足、设备容易被误碰移位、电源线与网线外露影响整洁度的痛点，壁挂安装的形式可以将设备牢牢固定在距离地面1.8-2.2米的墙面区域，既避开人员活动的碰撞区间，也能让无线信号的覆盖角度更优，减少桌面杂物对信号的遮挡损耗。

　　从功能特性上看，该安装结构完全贴合第五代苹果机场基站的底部轮廓与侧边弧度，不会遮挡设备底部的散热格栅，预留的走线槽可以将电源线、网线从结构背部的穿线孔引出，顺着墙面暗埋的线管排布，避免明线外露积灰，也能防止线材被外力拉扯导致接口松动。结构的固定点位采用对称式设计，对应设备底部的原有防滑脚垫位置，安装时不需要对原设备进行打孔、粘贴等破坏性改造，只需要将设备卡入结构的限位卡槽内即可，后期维护拆卸时直接向上托起设备就能取出，不需要拆除墙面的固定底座，大幅降低后期网络维护的操作难度。在设计思路层面，这款结构首先做了原设备的外形逆向拟合，通过扫描获取设备外壳的完整点云数据，重点提取了设备底部的圆角半径、侧边的拔模斜度、底部接口的相对位置参数，

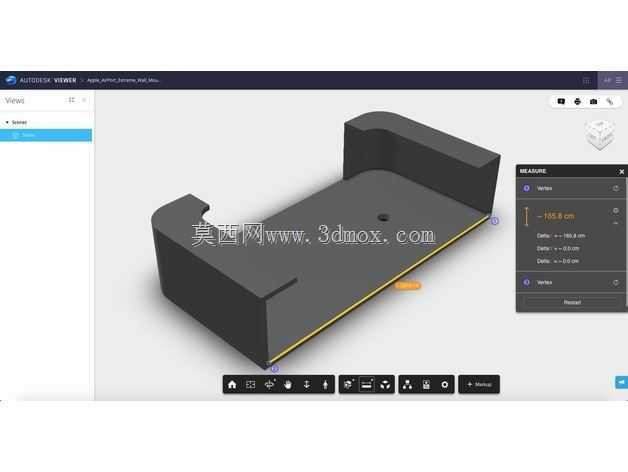

　　确保安装结构与设备外壳的贴合间隙控制在0.3mm以内，既不会因为间隙过大导致设备晃动，也不会因为过盈配合刮花设备的白色磨砂外壳。结构的壁厚根据墙面安装的承重需求做了差异化设计，与墙面贴合的底座部分壁厚设置为2.5mm，保证膨胀螺丝固定后的结构强度，包裹设备侧边的限位卡扣部分壁厚设置为1.8mm，保留适当的弹性变形量，方便设备卡入与取出的同时，不会因为长期受力出现脆裂。关于外形尺寸与安装边界，整个壁挂结构的外轮廓尺寸比设备本体单边大出8mm，不会过多占用墙面空间，墙面固定的两个膨胀螺丝孔位间距设置为120mm，匹配常规家用弱电安装的孔距标准，施工时不需要额外定制特殊规格的膨胀螺丝，安装孔位周边做了下沉式沉台设计，

　　螺丝拧紧后螺丝头不会突出结构表面，避免与设备底部产生硬接触刮伤外壳。结构底部预留了10mm的散热间隙，设备安装后底部与墙面之间留有空气流通的通道，保证设备长时间运行时的热量可以自然散出，不会因为紧贴墙面导致局部积热，影响设备的运行稳定性。在实际施工安装时，需要先确认墙面的预埋管线位置，避开墙内的电线管与水管，将结构底座水平贴在墙面上标记孔位，使用6mm的冲击钻头打孔后塞入塑料膨胀管，再用自攻螺丝将底座固定牢固，最后将设备对准卡槽推入即可完成安装，整个安装过程不需要复杂的专用工具，普通弱电施工人员在5分钟内就能完成单台设备的安装固定。针对不同的墙面材质，比如石膏板隔墙、木质饰面墙、瓷砖墙面，只需要更换对应材质的固定螺丝，这款壁挂结构本身的安装孔位都能兼容，不需要额外做结构修改。结构的边角全部做了R2的圆角处理，安装后不会有尖锐的边角突出，避免人员路过时剐蹭受伤，也符合民用网络设备安装的安全规范要求。
