智能家居网关圆角防护外壳结构设计

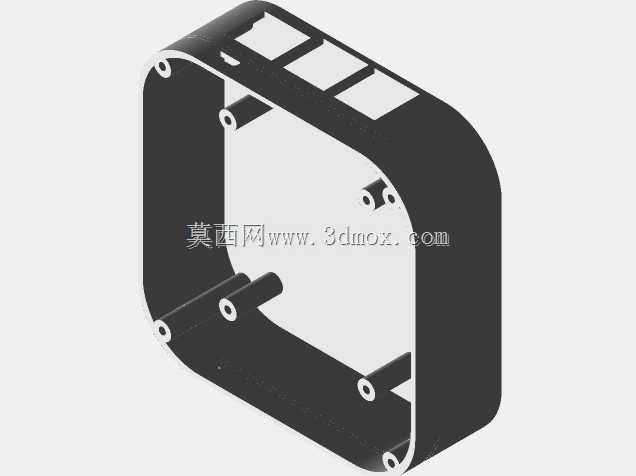

　　在智能家居落地部署的实际场景中，网关类设备往往需要放置在客厅电视柜、弱电箱旁、玄关置物架等位置，日常会面临积灰、意外磕碰、线材拉扯等实际问题，一款适配性良好的外壳，是保障设备长期稳定运行的基础结构件。这款外壳针对智能家居桥接网关的使用需求做了针对性结构优化，整体采用圆角方型的轮廓设计，没有尖锐的棱角，一方面能降低日常挪动、清洁过程中磕碰划伤的风险，另一方面圆润的轮廓也能更好融入现代家居的软装风格，不会在摆放时显得突兀。从结构设计的角度来看，壳体的侧壁预留了三个规整的网口开孔，开孔边缘做了0.3mm的倒角处理，既可以保证水晶头插拔时的顺畅度，避免毛边刮伤线材外层的绝缘胶皮，也能在注塑生产时减少披锋的产生，降低后续修边的工序成本。

　　开孔旁侧还预留了小型的状态指示灯透光位，透光位做了内凹的磨砂面处理，既可以让内部LED的光线均匀透出，方便用户直观查看设备的联网、运行状态，也不会因为光线直射产生眩光，影响夜间的使用体验。壳体的上下盖采用卡扣式的装配结构，在四个边角位置设置了内藏式的卡扣位，不需要额外打螺丝就能实现紧密扣合，装配效率比螺丝固定结构提升近40%，同时接缝位置做了错位止口设计，扣合后缝隙均匀控制在0.1mm以内，能有效阻挡日常环境中的浮灰进入壳体内部，避免积灰落在电路板上造成散热不良、触点氧化等问题。考虑到这类网关设备大多是长时间不间断运行，壳体的上盖和侧壁都做了均匀的壁厚设计，壁厚控制在2mm，既保证了壳体整体的结构强度，拿在手里没有单薄的软塌感，

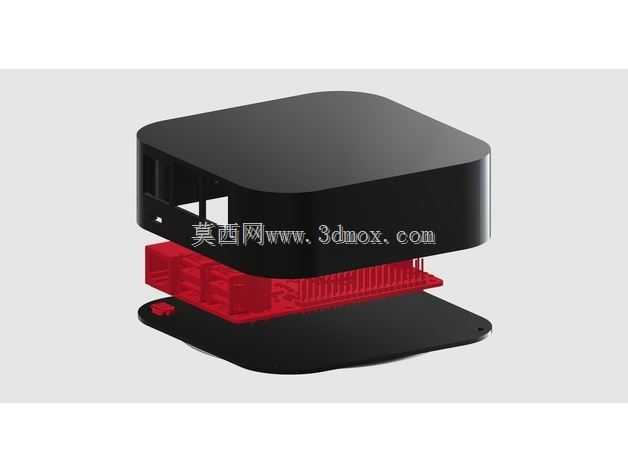

　　也能通过壳体本身的材质传导内部电路板产生的热量，避免热量在壳体内积聚造成设备运行不稳定。壳体底部预留了四个小型的防滑脚垫安装位，安装硅胶脚垫后，放置在光滑的桌面、电视柜表面时不会轻易滑动，也能在底部和放置面之间留出2mm左右的通风间隙，辅助空气流通带走热量。在安装边界的适配性上，这款外壳的内部腔体做了规整的限位筋设计，对应常见的网关电路板尺寸做了定位柱预留，电路板放入后可以直接卡在限位筋之间，不需要额外打胶固定，能避免设备挪动时电路板在壳体内晃动造成接口松动、焊点脱焊的问题。侧壁的接口开孔位置和内部电路板的接口位完全对齐，插拔网线时不会出现接口卡滞、对位不准的情况，即使是没有装配经验的普通用户，也能快速完成内部电路板的组装。

　　不同于市面上常见的方正直角网关外壳，这款外壳的顶面做了微弧的过渡处理，从边缘到中心有0.5mm的平缓隆起，既提升了壳体整体的视觉质感，也能避免顶面长时间积灰后，灰尘顺着接缝流入壳体内部。在实际的工程验证阶段，这类壳体通常采用ABS材质注塑生产，材质本身具备良好的抗冲击性和耐候性，日常使用中即使不小心从1米左右的桌面滑落，也不会出现壳体开裂、卡扣断裂的情况，能很好的保护内部的电路板和电子元件。针对不同的家居装修风格，壳体的外表面可以做磨砂、亮面、仿金属等不同的表面处理，适配不同用户的审美需求，同时外表面没有多余的凸起结构，日常清洁时用抹布轻轻擦拭就能去除表面的浮灰，打理十分方便。在弱电箱内安装的场景下，这款外壳的紧凑尺寸不会占用过多的弱电箱内部空间，圆角的设计也不会刮伤弱电箱内其他的线材，接口朝向侧面的设计，也方便在狭窄的弱电箱空间内完成网线的插拔操作，不需要把设备整个拿出来就能完成线路调整。
