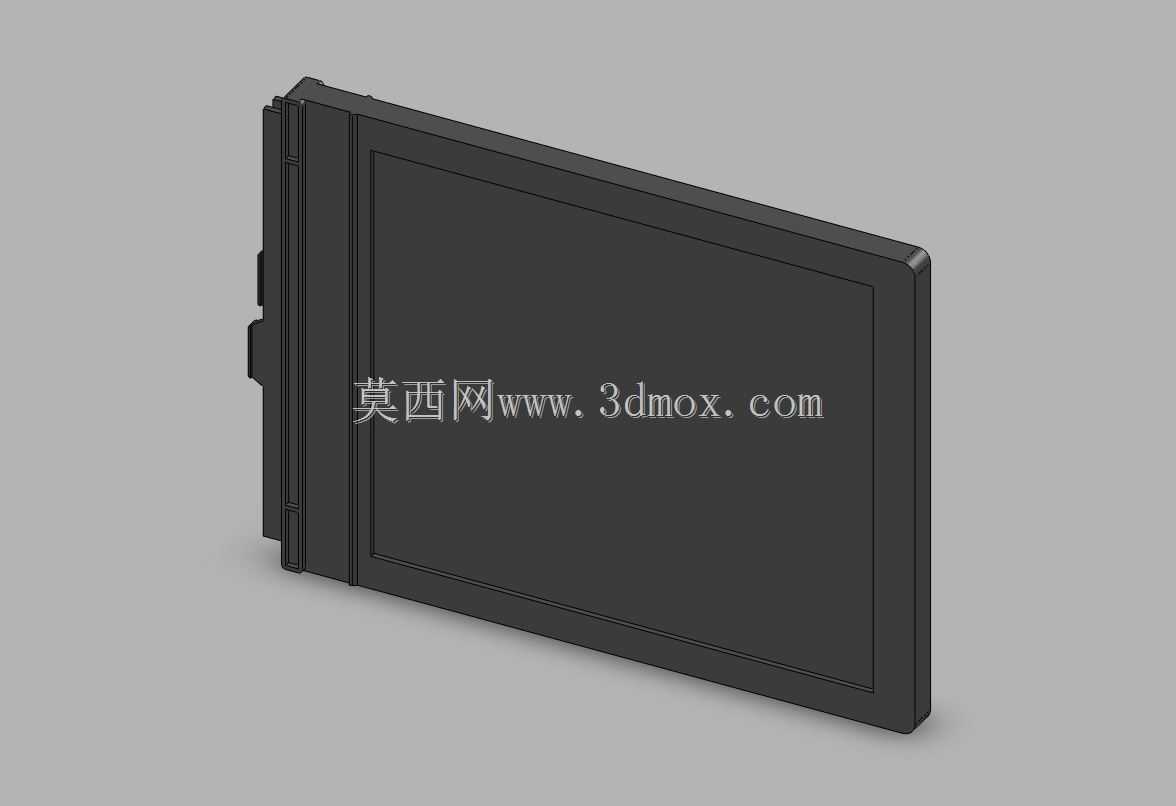

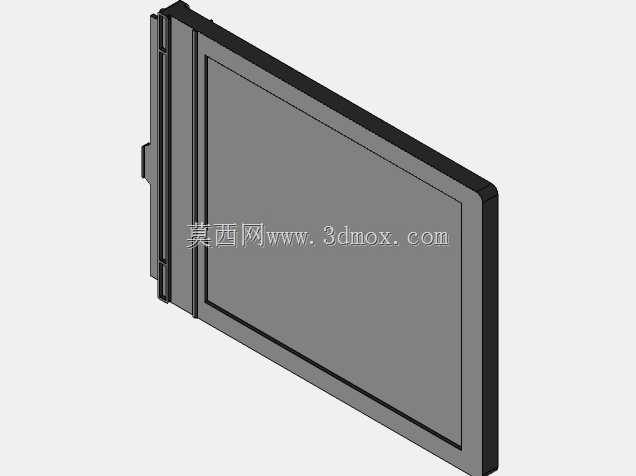

8x10规格胶片夹持固定承载结构

在大画幅摄影、工业射线探伤胶片承载、特种印刷制版对位等场景中，胶片夹持部件是保障片基平整、定位精准的核心结构件，本次呈现的8x10规格胶片夹持结构，正是针对大尺寸片材的固定需求完成的结构设计。从实际使用场景出发，这类夹持件首先要解决大尺寸薄型片材的翘曲问题，8x10规格的胶片幅面达到203.2mm×254mm，片基本身厚度仅0.1-0.2mm，若夹持力分布不均，很容易出现局部拱起、偏移，直接影响成像或检测精度。设计过程中优先考虑了夹持边框的刚性平衡，整体采用框式承载结构，边框截面做了不等厚设计，外侧设置加强筋提升整体抗形变能力，内侧压边宽度控制在3mm，既保证足够的压合接触面积，又不会遮挡胶片有效成像区域。结构的侧边设置了快装导向凸台，可与暗盒、片仓的导向槽直接配合，安装时顺着导向槽推入即可完成定位，无需额外对位调整，适配现场快速换片的操作需求。压合结构采用隐藏式弹性压点设计，沿内框均匀分布12个弹性接触点，每个压点的压力控制在0.2N左右，既能将胶片完全压平贴合承载基面，又不会因为压力过大在片基上留下压痕，避免损伤胶片乳剂层。从安装边界来看，整个夹持结构的外形尺寸严格匹配标准8x10片仓的安装公差，整体厚度控制在8.5mm，侧边凸台的定位尺寸公差控制在±0.05mm，装入配套设备后不会出现卡滞、旷量过大的问题。考虑到使用场景中可能接触到显影液、定影液等化学试剂，结构的所有棱边都做了R0.5的圆角处理，没有尖锐毛刺，既避免操作时划伤手部或胶片，也减少化学试剂在棱角处的残留堆积。在实际功能验证中，该夹持结构可适配不同厚度的8x10规格片材，包括普通黑白胶片、彩色反转片、工业X射线探伤胶片等，压合后整片平面度可控制在0.1mm以内，完全满足大画幅成像、工业无损检测的精度要求。结构的开合操作端设置了防滑拨位，操作人员带防护手套也能顺利完成片材的取放，不会出现打滑脱手的情况。
