带Copal 0开口的标准正弦透镜板结构设计

项目分类:传感器 发布时间:2022-03-03 ID:570321
  • 带Copal 0开口的标准正弦透镜板结构设计
  • 带Copal 0开口的标准正弦透镜板结构设计
  • 带Copal 0开口的标准正弦透镜板结构设计
  • 带Copal 0开口的标准正弦透镜板结构设计
  • 带Copal 0开口的标准正弦透镜板结构设计
  • 带Copal 0开口的标准正弦透镜板结构设计
  • 带Copal 0开口的标准正弦透镜板结构设计
  • 带Copal 0开口的标准正弦透镜板结构设计
  • 带Copal 0开口的标准正弦透镜板结构设计

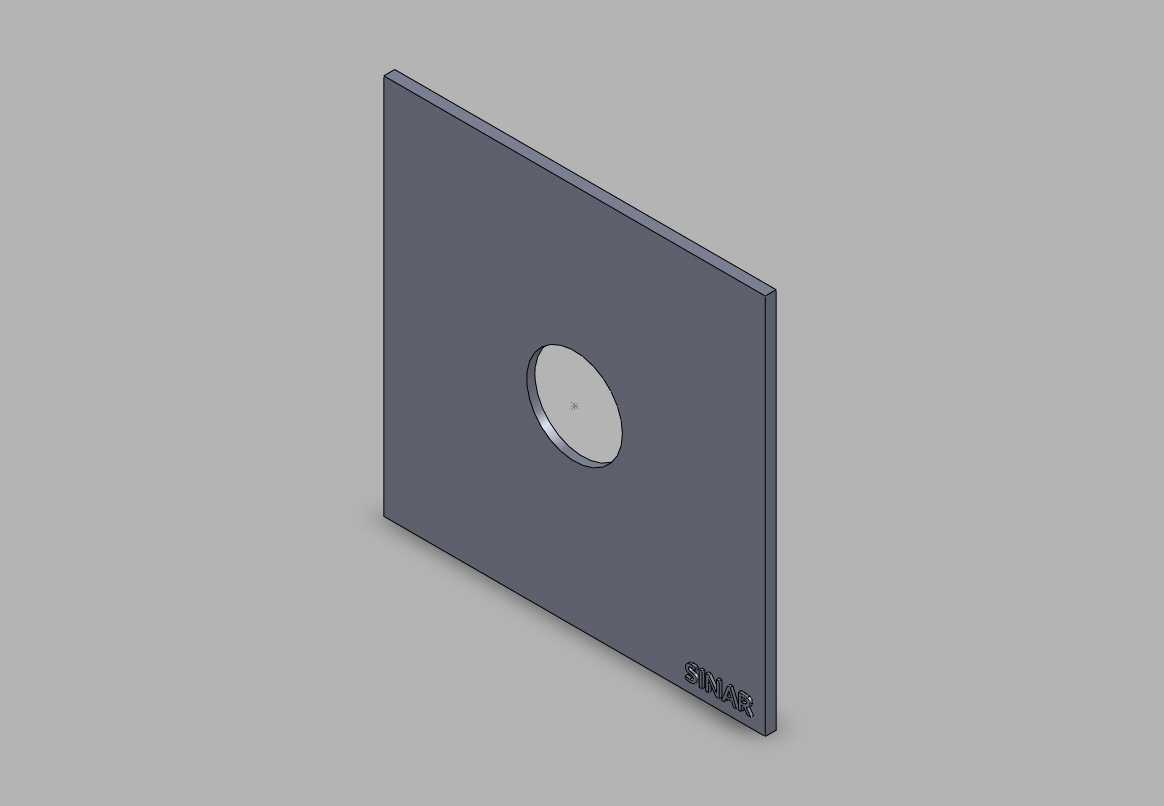

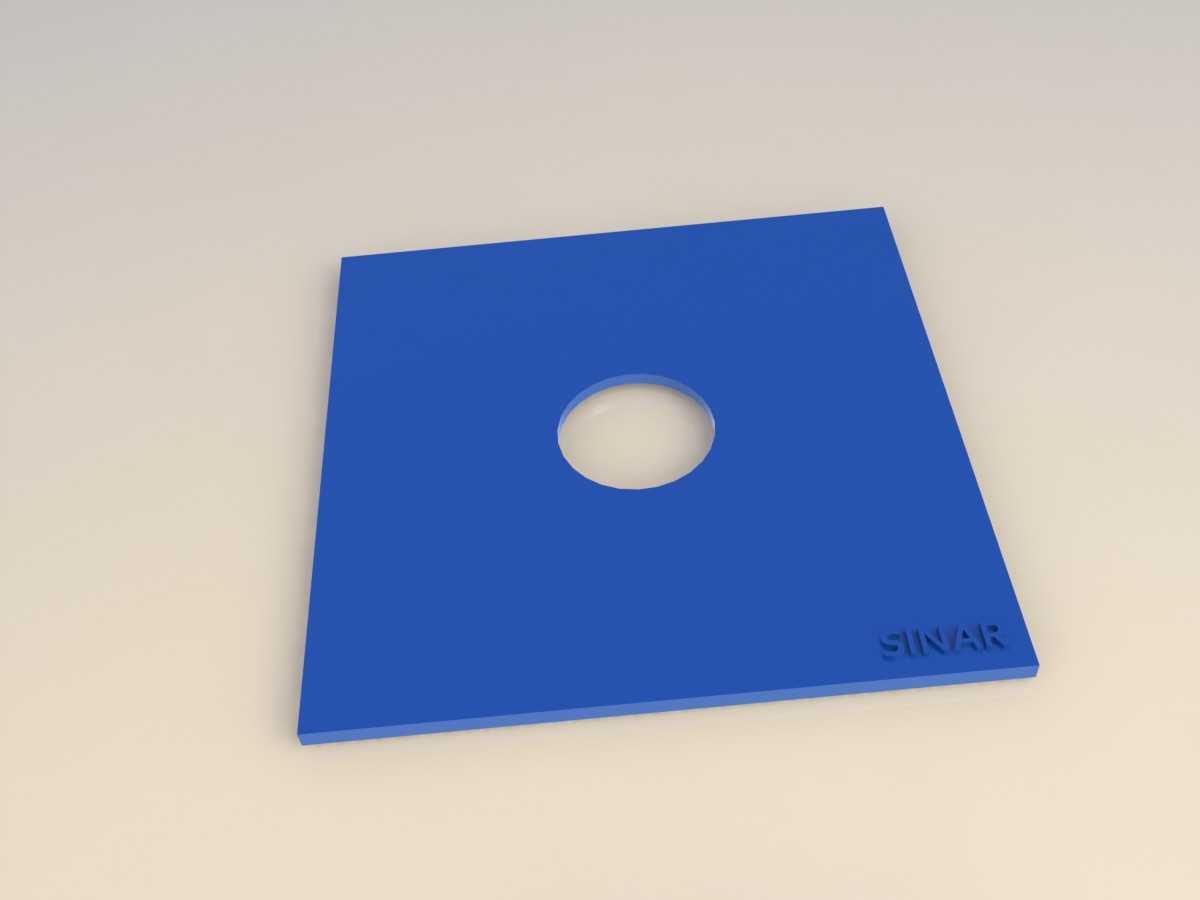

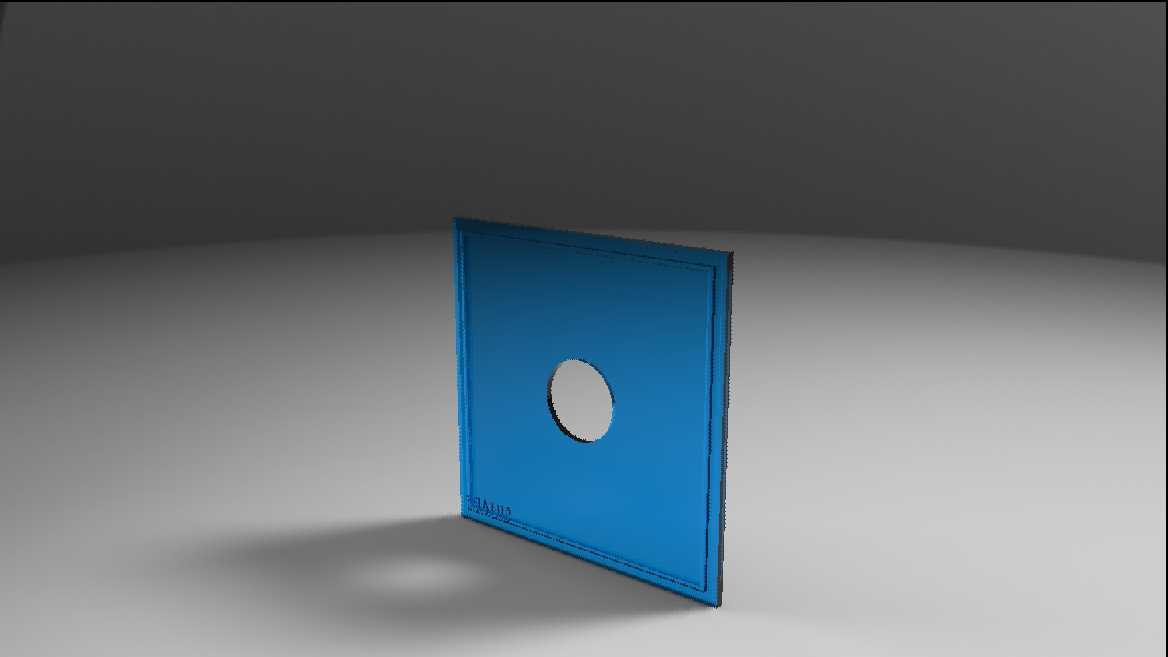

  在光电传感、光学检测类设备的光路搭建环节,正弦透镜板是实现特定波形光调制、光路相位校准的核心配套零件,这类零件的安装适配性、结构精度直接影响整套光学系统的成像或检测精度,很多初次接触光路结构设计的工程师容易忽略透镜安装板的开口适配问题,导致后期透镜装夹后出现同轴度偏差、固定松动等问题,直接造成光路调试阶段反复返工。这款带Copal 0开口的正弦透镜板,就是针对常规光学安装座的标准接口做的适配设计,首先从实际使用场景来看,它主要适配小型光电传感器、紧凑型光学检测模组、实验室小型光路搭建平台的安装需求,这类场景普遍对安装空间的冗余度要求极高,没有多余空间留给转接法兰或者定制安装座,

  所以透镜板本身的安装边界就必须严格匹配标准Copal 0的安装尺寸规范。从功能特性上看,这款透镜板的核心作用是承载正弦相位透镜,同时通过标准化的开口结构直接卡入对应规格的Copal镜头座或者传感器安装槽内,不需要额外设计压圈或者固定结构,板体本身的方形轮廓做了边缘加厚处理,厚度控制在常规光学安装板的通用尺寸区间,既保证装夹后不会因为板体过薄产生形变,也不会因为厚度过大挤占光路的轴向安装空间。设计思路上,首先确定中心通光孔的尺寸,通光孔直径严格匹配对应规格正弦透镜的有效通光口径,孔壁做了0.1mm的倒角处理,避免透镜安装时孔壁锐边刮伤透镜镀膜层;板体的方形外轮廓尺寸完全对齐Copal 0安装座的卡槽内尺寸,四个边角做了微小的圆角处理,

  方便安装时顺利滑入卡槽,不会因为边角毛刺出现卡滞;板体表面做了哑光氧化处理,避免光路内部产生杂散光反射,影响最终的光学检测精度。安装边界方面,板体的整体长宽尺寸严格遵循Copal 0接口的安装公差要求,长宽方向的尺寸公差控制在±0.02mm范围内,保证装入卡槽后既不会出现旷量晃动,也不会因为尺寸过盈导致无法装入;中心通光孔与板体外轮廓的同轴度公差控制在0.01mm以内,保证透镜装入后,光轴与安装座的基准轴完全重合,不需要额外做同轴度校准;板体的厚度尺寸匹配卡槽的深度要求,装入后板面与安装座端面齐平,不会突出或者凹陷,避免影响后续滤光片、保护窗等其他光学元件的堆叠安装。在实际设备选型应用中,

  这类标准接口的透镜板可以直接替换同规格的其他光学挡板,不需要修改原有设备的安装结构,对于设备迭代升级、旧设备光路改造的场景非常友好,工程师不需要重新设计安装座结构,只需要确认透镜的有效通光口径与板体中心孔匹配,就可以直接采购或者加工使用,大幅缩短光路结构的设计周期。另外在结构细节上,板体与透镜的配合采用间隙配合,间隙量控制在0.015-0.025mm之间,既方便透镜的快速装入,也不会因为间隙过大导致透镜在板内出现径向偏移;板体本身没有设计额外的螺丝孔,完全依靠Copal安装座的卡槽压合实现固定,这种固定方式不会在板体上产生应力集中,避免板体长期使用后出现形变,影响透镜的位置精度。很多小型光电传感器的生产组装线上,这类标准化的透镜板可以实现快速自动化装配,不需要人工对位调整,能有效提升整机组装的效率,降低组装环节的人工成本。在光学检测设备的调试环节,这种带标准开口的透镜板也方便快速更换不同相位参数的正弦透镜,不需要拆卸整个安装座,只需要从卡槽中抽出板体更换透镜后再插回即可,大幅提升光路调试的灵活性。
