斯帕利型85x1规格制动轮结构设计

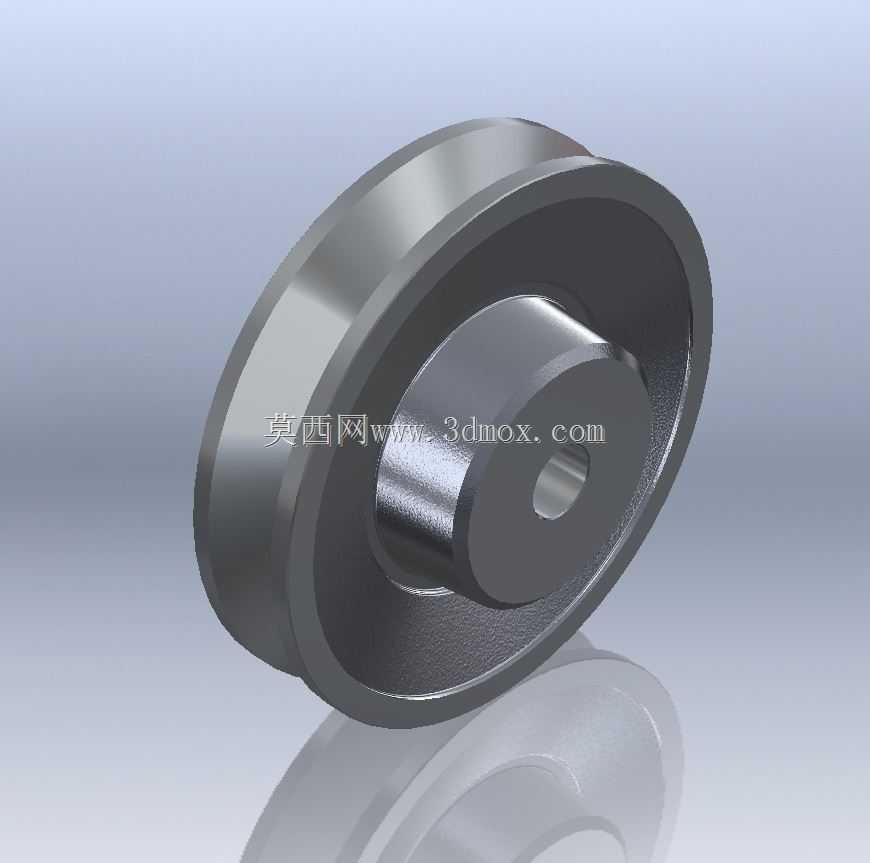

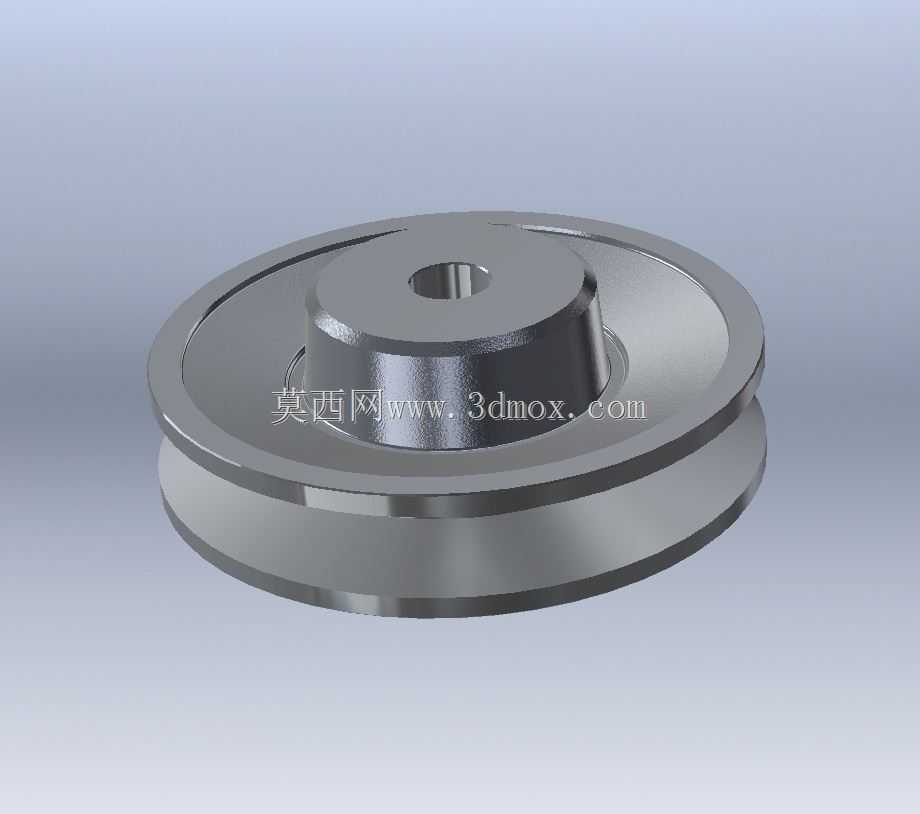

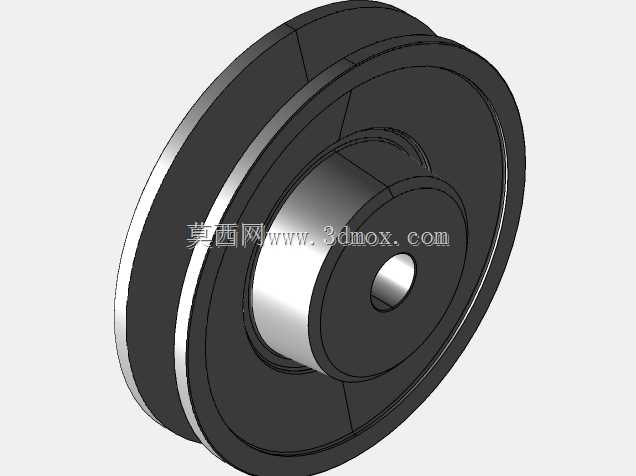

这款轮体零件常配套于轻载输送线、小型起重辅助机构以及手动滑移设备的制动单元中，日常工况下既承担导向滑移的滑轮功能，也可通过外缘与制动闸瓦的贴合摩擦实现机构的减速与锁止，在工位滑移工装、轻型吊具、小型物料搬运设备的走行机构中应用十分普遍。从结构设计逻辑来看，轮体采用单轮缘带轮毂的一体式结构，轮缘的凸起高度经过匹配计算，能够避免配套轨道运行时出现脱轨风险，轮毂部位的中心通孔为安装轴的配合位，孔位公差按照基孔制过渡配合设计，既保证装配时的定位精度，也能避免运行过程中轴与孔出现相对窜动。轮体的工作外缘做了微弧面处理，和轨道接触时能自动适配微小的安装角度偏差，减少局部偏磨带来的寿命损耗，轮毂与轮缘之间的辐板采用等厚圆弧过渡设计，没有应力集中的直角结构，在承受制动瞬间的冲击载荷时，应力能够均匀分散到整个轮体截面，不会出现局部应力超限导致的开裂问题。从安装边界来看，轮体的外径为85mm，轮缘宽度为1mm，轮毂的轴向伸出长度经过尺寸校核，安装时不会和两侧的安装支架产生干涉，中心安装孔的孔径与常规轻载机构的销轴尺寸匹配，不需要额外定制转接轴套就能直接装配。设计过程中特意控制了轮体的整体重量，在保证结构强度满足额定制动载荷要求的前提下，辐板位置做了合理的减薄处理，既降低了转动惯量，让制动响应速度更快，也减少了材料的无谓消耗。轮体的非配合面做了表面粗糙度的适配处理，配合面的粗糙度要求满足转动副的摩擦损耗控制要求，长期运行时不会因为表面粗糙度过大导致配合件快速磨损。在实际选型应用中，这款轮体适配的轨道截面尺寸与轮缘内槽宽度完全匹配，制动时闸瓦贴合的工作面为轮体侧面的平整环面，接触面积足够大，制动过程中不会出现局部压强过高导致的闸瓦快速烧蚀问题，日常维护时只需要定期检查轮面磨损量和安装轴的紧固状态即可，不需要复杂的维护工序。
