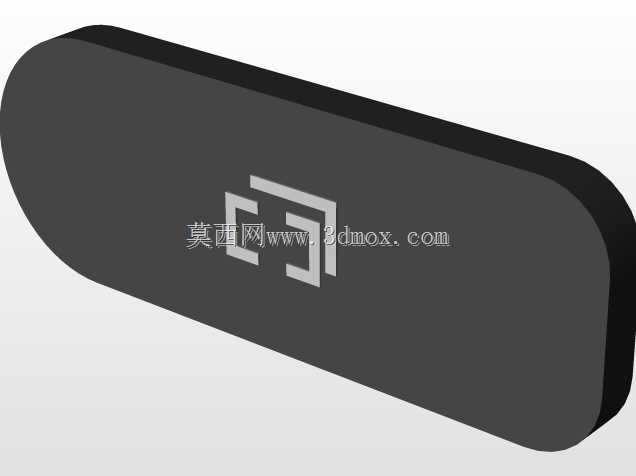

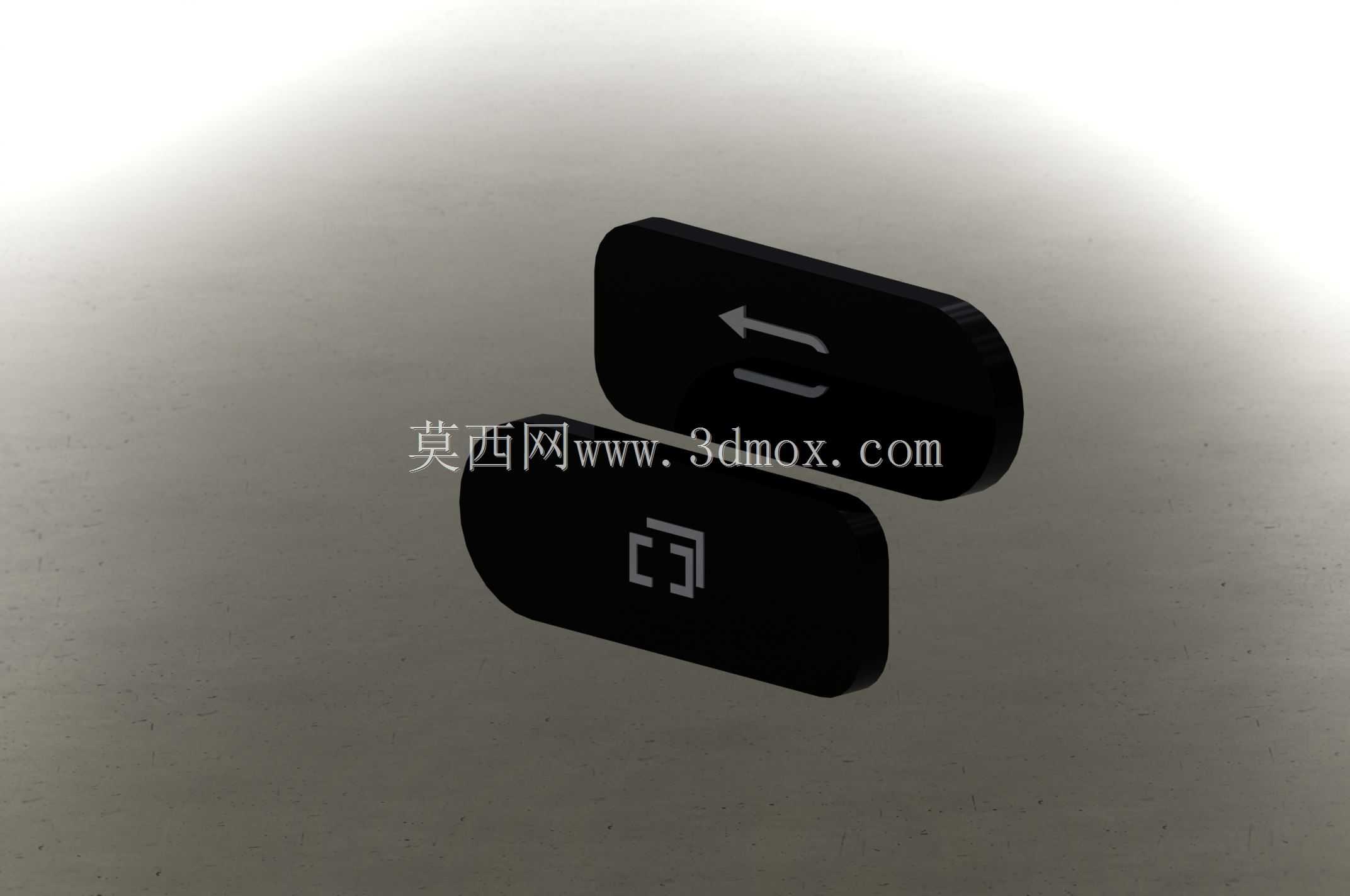

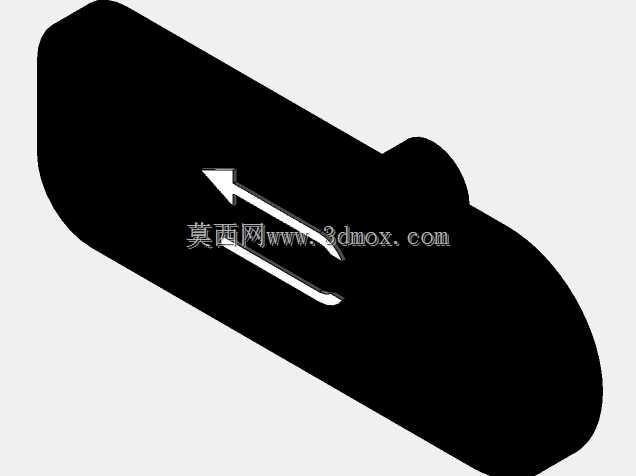

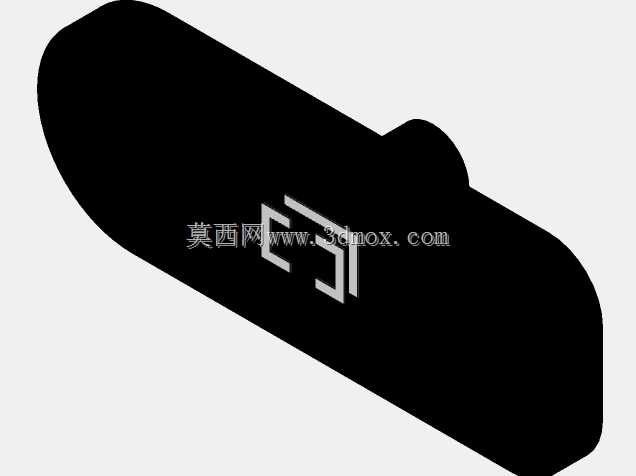

三星Galaxy S7手机功能按键结构设计

在消费电子终端的结构设计工作中，手机侧边实体按键的细节设计往往直接影响用户的日常操作体验，这类小型结构件看似不起眼，却需要兼顾操作手感、装配公差、外观一致性与长期使用可靠性，是手持通讯设备结构设计中需要反复打磨的细节部件。本次涉及的两款按键分别对应返回操作与菜单呼出功能，是早期安卓阵营智能手机的典型实体交互部件，在整机结构中属于外露的操作类结构件，需要和中框的按键开孔做精准的尺寸匹配。从设计思路来看，这类按键首先要确定按压行程的合理范围，通常这类侧边按键的有效按压行程控制在0.2-0.4mm区间，既不会因为行程过短导致误触，也不会因为行程过长造成按压反馈拖沓，同时按键的按压触发力需要稳定在1.5-2.5N，保证不同用户操作时都能获得清晰的反馈感知。外形设计上，按键采用圆角长条形的轮廓，边缘做了连续的圆弧过渡处理，避免外露边缘出现锐边影响握持手感，按键表面的功能标识采用内凹蚀刻的工艺处理，既不会因为长期手指摩擦导致标识磨损脱落，也能让用户在盲操作时通过触感轻微区分不同功能的按键。安装边界层面，按键和中框开孔的单边间隙需要控制在0.05-0.1mm之间，间隙过大会导致按键晃动、容易进灰进水，间隙过小则会在温度变化出现结构形变时发生卡键问题，按键背部需要和内部的轻触开关位置精准对齐，偏移量不能超过0.2mm，否则会出现按压无响应、触发力度不均的问题。在实际应用场景中，这类按键需要承受数万次的反复按压循环，因此材料选择上通常会选用耐疲劳性能较好的PC或者ABS混合材质，表面做哑光耐磨处理，避免长期使用后出现表面发亮、划痕明显的问题。同时按键的定位结构需要设计微小的倒扣，在装配时可以和中框内侧的定位筋做卡合固定，不需要额外使用胶水粘接，既提升装配效率，也方便后续售后维修时的拆卸更换。设计过程中还需要考虑按键和内部柔性电路板的避让关系，按键背部的触发凸台高度需要经过反复校核，保证按压时可以精准触碰到轻触开关的触发点，同时不会对下方的FPC造成过度挤压导致线路损坏。很多新手结构工程师在设计这类小型按键时，往往只关注外观造型而忽略公差累积的影响，实际上中框的注塑公差、按键本身的成型公差、轻触开关的焊接高度公差叠加之后，很容易出现按键高低不平、按压卡滞的问题，因此在设计阶段就需要做公差叠加分析，预留足够的调整余量，在装配工位可以通过泡棉厚度的微调来抵消公差累积带来的装配偏差。
