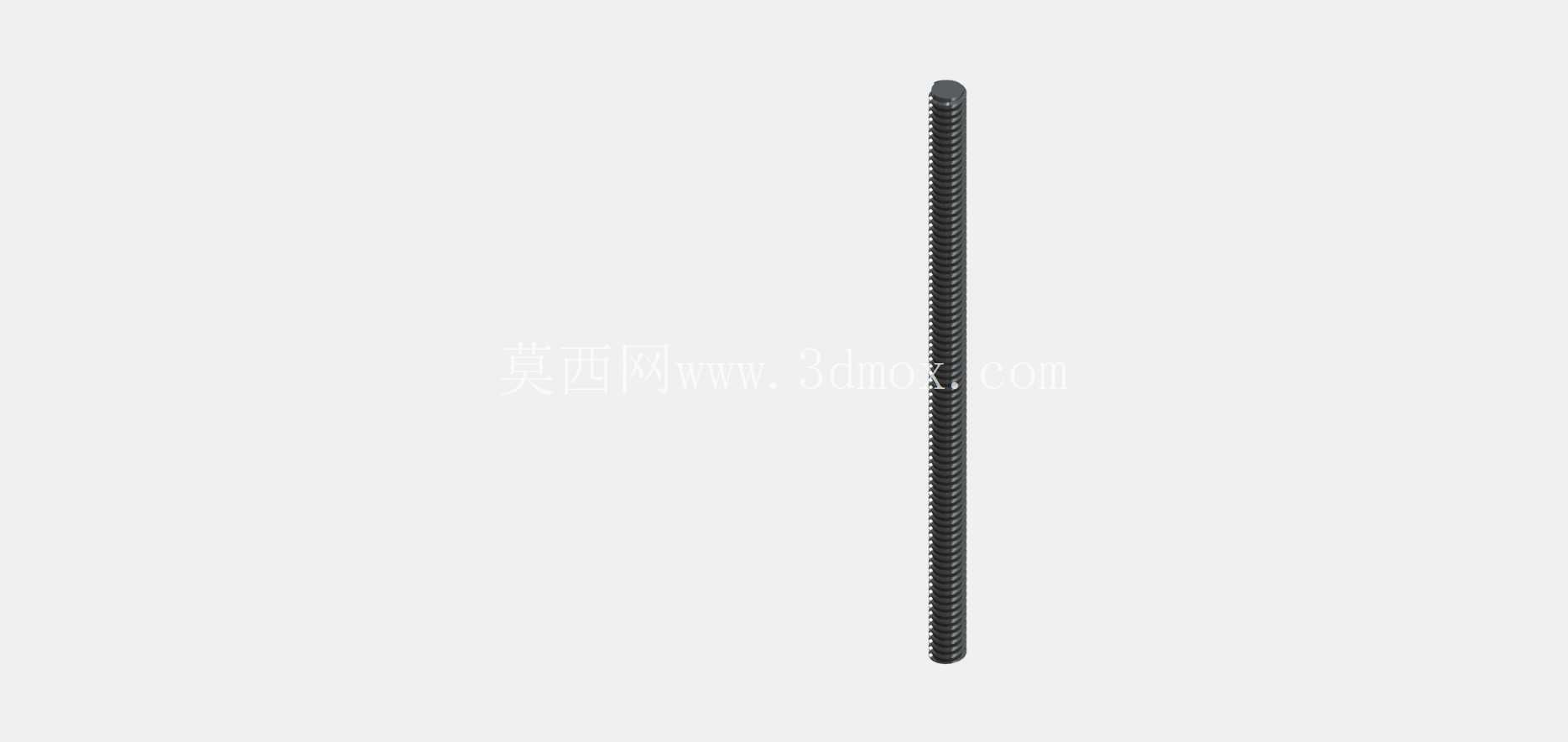

4英寸标准外螺纹传动连接杆结构

　　这款4英寸长度的螺纹杆，在减压阀这类流体控制设备里承担着核心的力传递与行程调节作用，日常做阀组设计的时候，这类杆件是压力调节机构里直接和调节手轮、阀芯组件衔接的关键零件，没有它的精准传动，减压阀的出口压力设定就没法稳定实现。从实际应用场景来看，这类螺纹杆不光用在减压阀上，小型工装夹具的进给调节、轻工设备的行程微调机构、小型流体阀组的压力控制端都能见到同结构杆件的身影，它的核心作用是把旋转输入转化为直线方向的位移输出，同时依靠螺纹副的自锁特性，保证调节到位后的位置不会因为介质压力波动出现偏移。

　　设计这款杆件的时候，首先要考虑的是螺纹副的配合精度，因为减压阀的调节精度直接和螺纹的导程、牙型角公差挂钩，这里选用的是标准普通三角螺纹，牙型角60度，中径公差控制在中等配合精度区间，既不会因为间隙过大出现调节空程，也不会因为配合过紧导致调节卡涩，日常操作的时候手轮转动的阻尼感均匀，不会出现忽松忽紧的情况。杆身的整体长度控制在4英寸也就是约101.6毫米，其中有效螺纹段占了总长度的九成以上，两端预留的光轴段长度很短，一端是和阀芯顶杆接触的平端面，端面做了小倒角处理，避免装配的时候刮伤阀芯配合面，另一端是和调节手轮配合的定位段，直径略小于螺纹小径，装配的时候可以直接穿入手轮的安装孔，靠侧面的紧定螺钉完成周向固定，不需要额外做复杂的轴肩定位，简化了装配工序。

　　从安装边界来看，这款螺纹杆的安装空间要求非常紧凑，因为减压阀的阀体本身尺寸不大，调节机构的安装腔内径只比螺纹大径大2毫米左右，所以杆身的直线度公差要求控制在0.05毫米每100毫米长度以内，避免装配后出现杆身蹭腔壁的问题，导致调节阻力变大。螺纹的表面粗糙度控制在Ra1.6，既保证螺纹副运动的时候磨损均匀，也不会因为表面太光滑导致自锁性能下降，毕竟在流体控制设备里，压力调节后的位置保持是核心要求，不能因为设备运行的振动出现压力漂移。

　　实际做结构设计的时候，这类杆件不需要做额外的表面处理，只要选用常规的中碳钢材质，调质处理到220-250HBW就可以满足使用强度要求，因为它承受的载荷主要是轴向的静压力，没有大的冲击载荷，也不会承受径向的弯折力，所以不需要做太高的表面硬度，反而适当的芯部韧性可以避免在过载调节的时候出现杆身断裂的问题。很多新手做这类阀件设计的时候，容易把螺纹杆的导程选得过大，导致调节的时候压力变化太剧烈，没法精准设定需要的出口压力，这款杆件选用的是标准粗牙螺纹，导程和螺纹大径匹配，每旋转一圈对应的直线位移量刚好适合减压阀的压力调节行程，从全闭到全开的调节圈数控制在合理区间，既不会因为圈数太多导致调节效率太低，也不会因为圈数太少没法做精细的压力微调。

　　另外在设计的时候特意把杆身的端部做了圆角过渡，没有尖锐的棱角，一方面是装配的时候不会划伤安装人员的手，另一方面也避免在热处理或者存放的时候出现应力集中点，导致杆件长期受力后出现裂纹。螺纹的起始端做了入扣倒角，装配的时候可以很顺畅地拧入配合的螺母或者阀体上的螺纹孔，不需要反复对扣，提升现场装配的效率。很多同类型的阀杆容易出现的问题是螺纹段和光轴段的衔接处出现应力断裂，这款杆件在衔接位置做了很小的过渡圆角，没有加工退刀槽，虽然螺纹加工的时候需要多走一刀，但是大幅提升了衔接位置的结构强度，就算出现过载调节的情况，断裂位置也不会出现在衔接处，只会在螺纹段出现滑牙，方便后期维护的时候更换，不会导致整个阀头报废。

　　从实际使用的工况来看，这类螺纹杆接触的介质大多是压缩空气、常温清水或者常规的液压油，不需要做特殊的防腐处理，如果是用在腐蚀性介质的工况下，只需要更换成不锈钢材质就可以直接套用这个结构，不需要修改外形尺寸和安装参数，通用性很强。做三维建模的时候，螺纹部分采用简化的修饰特征表达，不需要画出每一圈牙型的详细结构，既可以减少整机装配的文件大小，也不会影响工程图的尺寸标注和加工指导，在做运动仿真的时候，只需要给螺纹副添加对应的螺旋运动副约束，就可以模拟真实的调节行程，验证整个调节机构的行程是否满足设计要求，有没有出现运动干涉的问题。
