拼接用16-22规格扭锁式钢丝接线螺帽

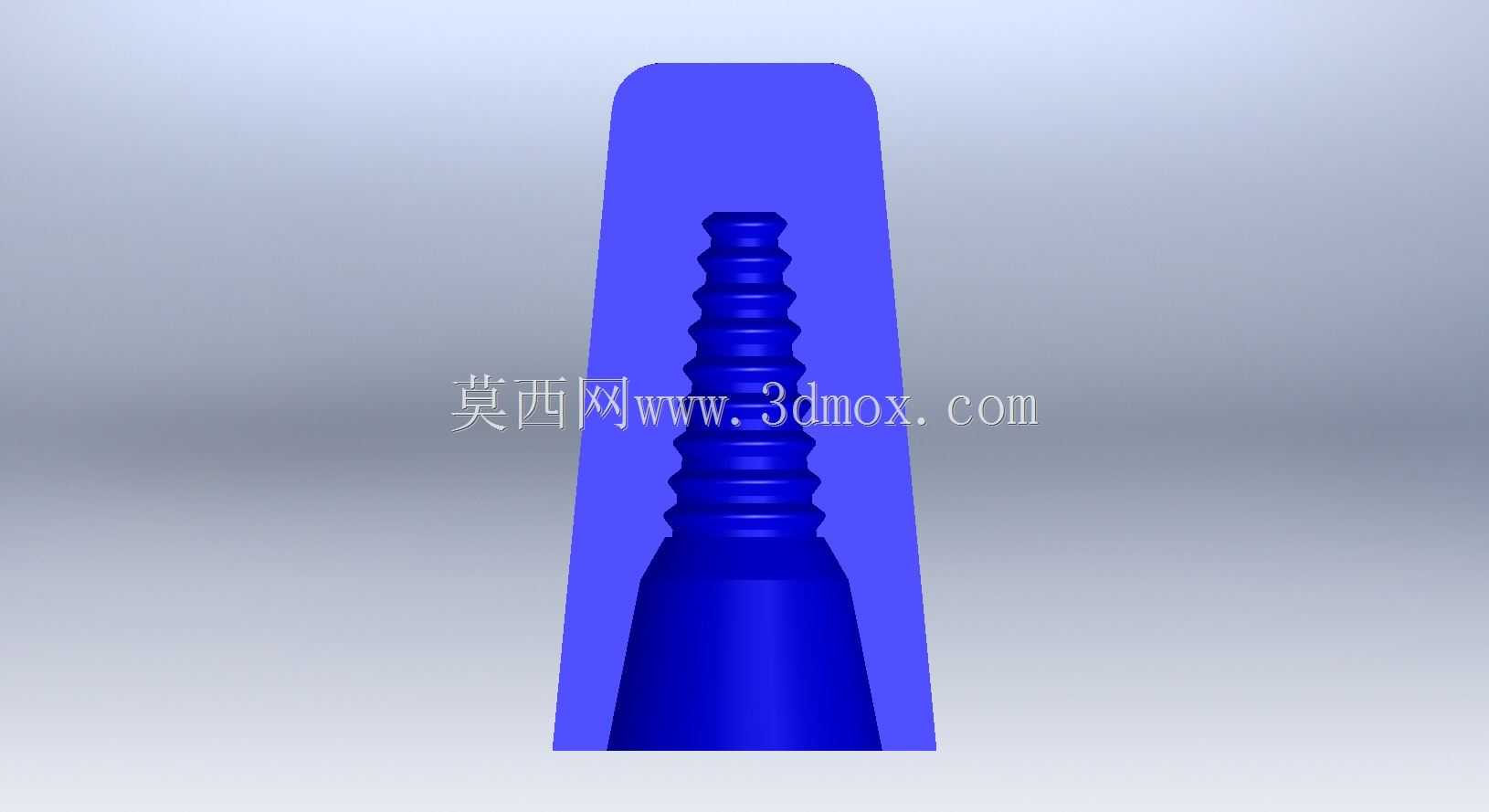

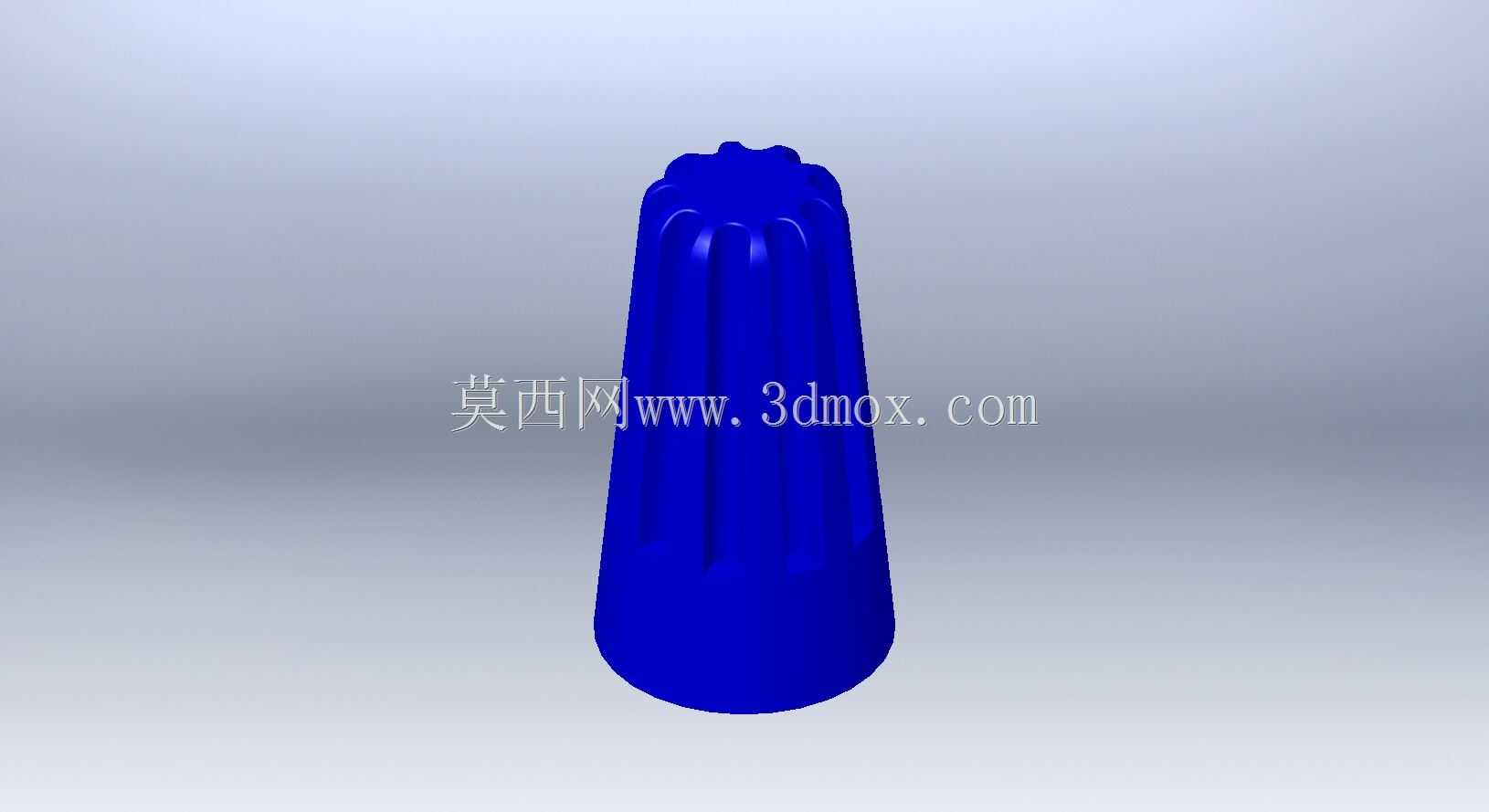

　　在低压电气布线、电源类设备内部接线、民用配电线路拼接作业场景里，这类扭锁式钢丝螺帽是导线接续环节的常用连接件，主要承担多股铜芯导线拼接后的绝缘防护与机械固定作用，替代传统的黑胶布缠绕工艺，能大幅提升接线作业的效率与接续点的可靠性。从实际使用场景来看，该款扭锁螺帽适配16-22线规范围内的多股导线拼接，不管是电源变压器次级输出端的分线接续，还是电气控制柜内部的短线拼接，或是家装布线过程中的导线并头作业，都能通过旋拧操作快速完成多根导线的压接固定，无需额外压接工具，徒手即可完成安装，在批量布线作业中能显著降低人工操作时长。从功能特性上看，螺帽内部带有锥形螺纹结构，旋拧过程中会逐步收拢插入的多股导线，将导线线芯牢牢挤压在锥形腔体内，形成足够的接触压力，降低接续点的接触电阻，避免长期通电过程中因接触不良引发的发热问题；外部采用带竖向防滑筋的锥形结构，一方面增大旋拧时的手部摩擦力，即便是佩戴薄劳保手套操作也能施加足够的扭矩，另一方面锥形的外形结构能顺着导线引出方向自然过渡，不会形成突兀的棱角，方便后续线束整理与绝缘护套的套装。

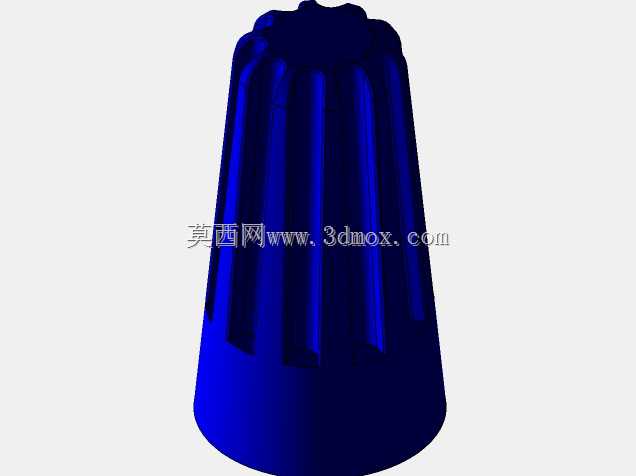

　　设计思路上，这款螺帽没有采用常规六角外形，而是选择上窄下宽的锥台结构，顶部做了齿状防滑造型，底部开口做了圆角过渡，避免安装过程中划伤导线绝缘层；内部的螺纹牙型做了圆弧钝化处理，旋拧锁紧时不会割伤铜芯线丝，能保证多股导线的有效接触面积，同时螺帽本体采用绝缘耐温的工程塑料材质，具备足够的介电强度，能满足低压电气场景的绝缘防护要求，可承受常规布线场景下的温度波动，不会因长期通电发热出现材质脆化、绝缘失效的问题。

　　从安装边界来看，该款螺帽的底部开口尺寸适配16-22线规2-3根导线的同时插入，旋拧到位后整体高度不会超出常规接线端子排的安装间隙，在空间受限的变压器接线仓、狭小的电气盒内部也能顺利布置，不会和周边元器件产生干涉；锁紧后能承受一定的轴向拉拔力，正常布线拖拽过程中不会出现导线松脱的情况，接续点的机械强度能满足行业布线规范的要求。不同于常规的六角螺母，这类扭锁式接线螺帽不需要配合螺栓使用，专门针对导线接续场景设计，省去了传统接线需要搪锡、包胶布的多步工序，安装完成后接续点的绝缘层一体成型，没有胶布缠绕带来的缝隙，能有效避免灰尘、潮气侵入接续点，提升线路长期运行的稳定性，在批量生产的电源设备、电气控制柜装配线上，这类连接件已经成为导线接续的首选配件，能有效统一接线工艺标准，降低不同操作人员带来的工艺差异。

　　建模过程中需要重点关注内部锥形腔体的锥度参数，锥度过大会导致锁紧行程不足，导线压接力不够容易松脱，锥度过小则会导致旋拧阻力过大，安装时难以拧到位，同时外部防滑筋的深度要控制在合理范围，既要保证足够的摩擦力，又不能因筋位过深导致本体壁厚不均，注塑成型时出现缩痕、强度不足的问题；顶部的齿状结构要做圆角处理，避免操作时划伤手部，底部开口的壁厚要均匀，保证成型后开口圆度一致，不会出现导线插入卡滞的问题。实际选型过程中，需要根据待接续导线的线径与根数选择对应规格的扭锁螺帽，不能用小规格螺帽强行压接大线径多根导线，否则会导致螺帽胀裂、压接不实的问题，也不要用大规格螺帽压接过少的细导线，避免锁紧力不足导致导线松脱；安装时需要先将待接续的导线线芯对齐绞合，插入螺帽底部开口后顺时针旋拧，直到感受到明显的阻力且导线不松动即可，不需要过度施加扭矩，否则会导致内部螺纹滑牙、本体开裂。
