卷式标签自动贴附涂布设备结构

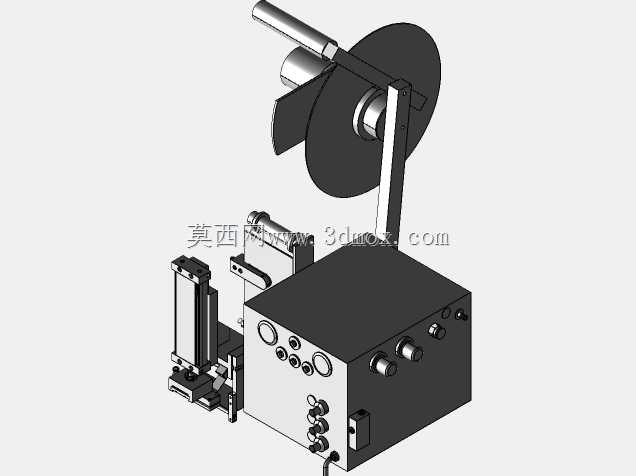

这款设备主要面向包装生产环节的标签粘贴工序，适配卷装不干胶标签的连续供给与定点贴附作业，可集成在包装流水线的指定工位，完成平面、小弧面工件的标签粘贴与涂布压合动作，替代人工手动贴标带来的位置偏差、褶皱、效率低下等问题，常见于食品、日化、电子元器件外包装的标签加工环节。设备整体采用立式集成布局，标签料卷安装支架设置在主机箱体上方，采用悬臂式支撑结构，料卷轴带有阻尼调节结构，可适配不同幅宽、不同卷径的标签带料，避免拉料过程中标签带松脱或过度张紧断裂。主机箱体作为整个设备的安装基座，侧面集成了气路接口与调节旋钮，所有气动控制元件均内置在箱体内部，减少外部管线裸露带来的积尘、磕碰风险，箱体底部预留标准安装孔位，可直接固定在流水线机架或独立工作台面上，安装时需预留前方操作空间与上方标签卷更换空间，满足日常换料、调试的操作需求。设备前端的执行机构采用滑台气缸驱动贴标头动作，贴标头带有柔性压合胶辊，标签剥离后可平稳压合在工件表面，涂布压合过程中压力可通过气路调压阀调节，避免压力过大损坏工件表面或压力不足导致标签起翘。标签剥离位置设置有导向板，可根据标签长度调整剥离角度，确保标签从底纸上顺利分离，不会连带底纸一同送出。设计过程中优先考虑了不同规格标签的适配性，料卷挡圈可沿轴向调整位置，适配100mm到300mm外径的标签卷，标签带导向辊的间距也可根据标签带宽度微调，避免走带过程中出现偏斜。走带路径上设置有多个张紧辊，其中一个张紧辊带有张力检测结构，可配合拉料机构实现标签带的间歇送料，送料长度可根据标签实际尺寸调整，确保每一次送料都能精准送出单张标签，不会出现多送、漏送的情况。设备的控制逻辑采用常规气动逻辑控制，无需复杂编程即可完成单次贴标循环，触发方式可选择脚踏开关触发或者流水线传感器自动触发，适配不同的生产节拍需求。执行端的贴标头位置可通过横向、纵向的调节滑块微调，安装调试时可根据工件的贴标位置快速对位，无需整体挪动设备基座。考虑到车间生产环境的粉尘问题，所有运动副均采用自润滑轴承，减少日常维护频次，气路接口均采用快插式结构，车间气源接入即可使用，无需额外配置复杂的辅助设备。整机的外形轮廓紧凑，横向宽度控制在较小范围内，不会占用过多流水线安装空间，上方料卷更换位置距离操作面高度符合人体工程学设计，操作人员站在设备前方即可完成换料、参数调节等操作，无需借助登高工具。
