双工位连续式贴纸涂布贴合设备结构

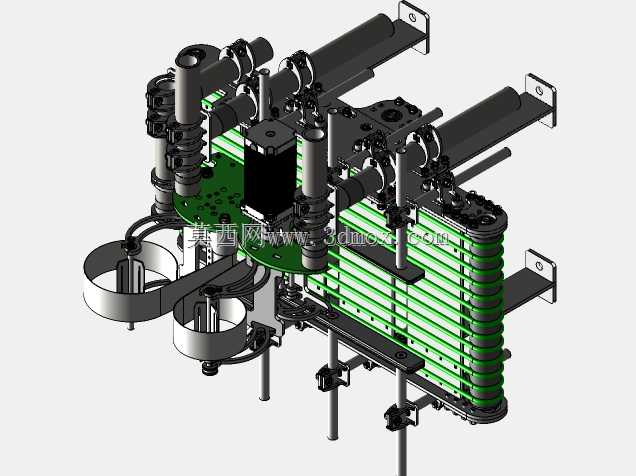

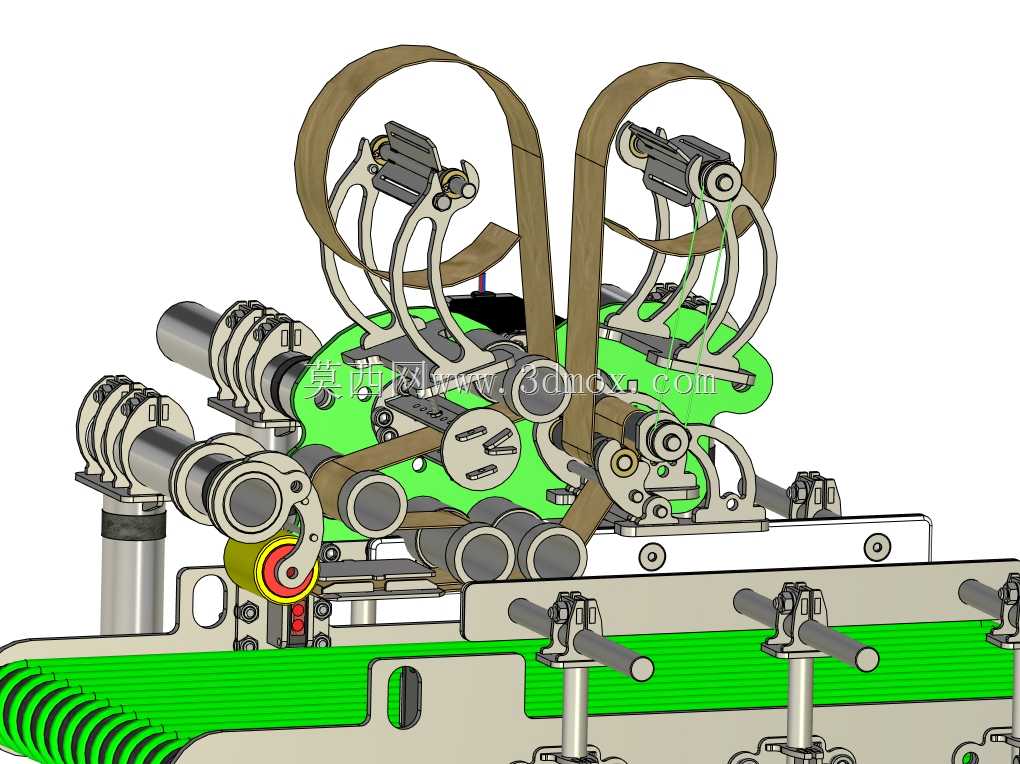

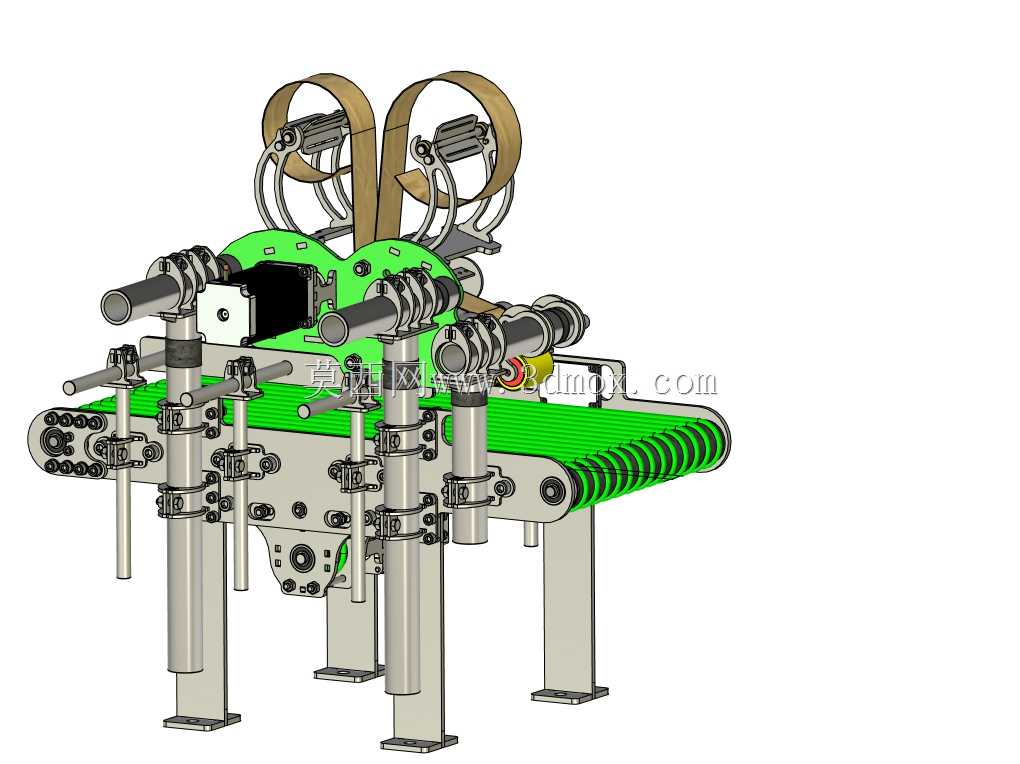

该设备主要面向平面类工件的连续贴纸涂布作业场景，适配电子配件、包装饰件、小型五金件的表面胶膜贴合工序，可直接集成到现有流水线工位中，替代人工完成贴纸的放卷、涂胶、对位、压合全流程动作。从结构布局来看，设备采用下置输送、上置执行模组的分层设计，下部绿色同步带输送线负责工件的连续载送，带面预留定位槽结构，可适配规则外形工件的快速放置，输送线两侧设置立式支撑轴座，为上部执行机构提供安装基准，整体安装边界可根据产线宽度调整支撑座间距，无需额外改造原有线体机架。上部执行模组采用双工位对称布局，两套独立的摆臂传动机构同步动作，可同时完成两列工件的贴纸作业，摆臂末端设置压合辊与胶膜导向轮，通过共轭凸轮驱动摆臂做预设轨迹的往复摆动，摆臂抬升行程避开工件输送的干涉区间，下压时压合辊与工件表面保持平行接触，压合力通过摆臂上的扭簧预紧调节，避免压力过大损伤工件表面或压力不足导致贴纸起皱。设备中部的绿色安装基板集成了胶膜放卷轴、导向辊、涂胶辊、张力调节组件，胶膜从上部放卷带盘引出后，依次经过多组导向辊调整走带角度，涂胶辊表面做网纹处理，可均匀将压敏胶涂布在胶膜背面，张力调节摆杆通过重力配重实时调整走带张力，避免胶膜走偏或拉伸变形，基板上还设置了多组检测片安装位，可加装光电传感器检测胶膜余量与工件到位信号，实现动作的时序匹配。设计过程中优先考虑了易维护性，所有辊轴组件均采用快拆式轴座固定，更换不同宽度的胶膜时无需拆解整体机架，只需松开轴座顶丝即可更换辊筒，摆臂与凸轮的连接位置设置刻度盘，可快速调整摆臂下压行程适配不同厚度的工件，输送线的驱动端设置张紧调节座，可快速调整同步带张紧度，避免长期运行出现打滑丢步问题。设备的走带路径做了圆弧过渡处理，所有与胶膜接触的辊面均做抛光镀铬处理，避免刮伤胶膜涂层，压合辊外层包裹聚氨酯胶层，可适配轻微不平整的工件表面，保证贴纸贴合无气泡、无偏移。
