斯柯达4速手动变速箱结构三维模型

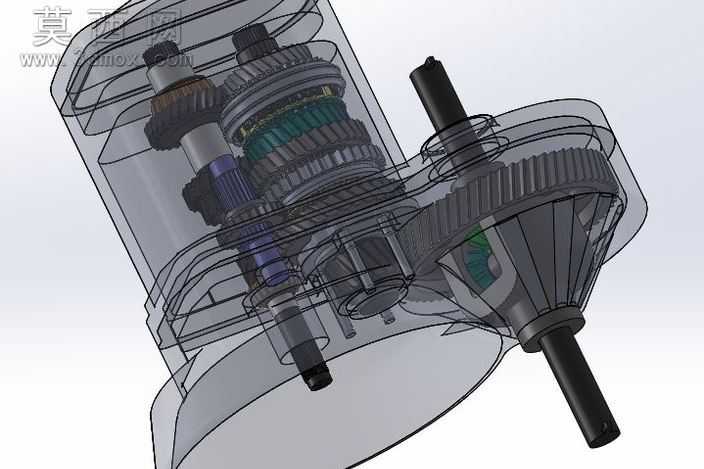

本模型为斯柯达车型适配的4速手动变速箱三维结构模型，建模过程严格参考真实手动变速箱的尺寸参数进行1:1还原，通过三维建模软件完成全部零部件的参数化绘制与整机装配，整体采用半透明渲染方式呈现，能够清晰展示变速箱内部的层级结构与部件排布逻辑。模型完整还原了手动变速箱的核心传动结构，包含输入轴、输出轴、各档位传动齿轮组、同步器组件、差速器总成以及变速箱壳体等核心部件，各齿轮的模数、齿形参数均按照真实传动比要求进行匹配设计，同步器的锁环、齿套等细节结构也做了精细化还原，能够直观展现手动变速箱换挡过程中动力传递的路径变化。建模过程中对各轴系的同轴度、齿轮啮合间隙都做了装配约束校验，确保各档位齿轮能够顺畅啮合，差速器部分的行星齿轮、半轴齿轮结构也完整呈现，还原了动力输出端的差速传动逻辑。材质设置上，变速箱壳体采用半透明工程塑料质感材质，既保留了壳体的轮廓边界，又不会遮挡内部结构；传动齿轮、轴类部件采用金属材质，区分出不同部件的材质属性，同步器齿环等摩擦部件采用差异化的材质色彩进行区分，便于观察各部件的功能分区。设计过程中参考了斯柯达手动变速箱的真实结构逻辑，因原车型实际搭载5速变速箱，本模型聚焦4速档位结构做了完整呈现，省略了额外档位的冗余结构，更便于学习理解手动变速箱的基础传动原理，适合汽车传动结构教学、机械原理演示以及相关设计参考使用，能够帮助学习者快速理解手动变速箱的换挡逻辑、动力传递路线以及各核心部件的装配关系。
