啮合式直齿圆柱齿轮传动结构三维设计

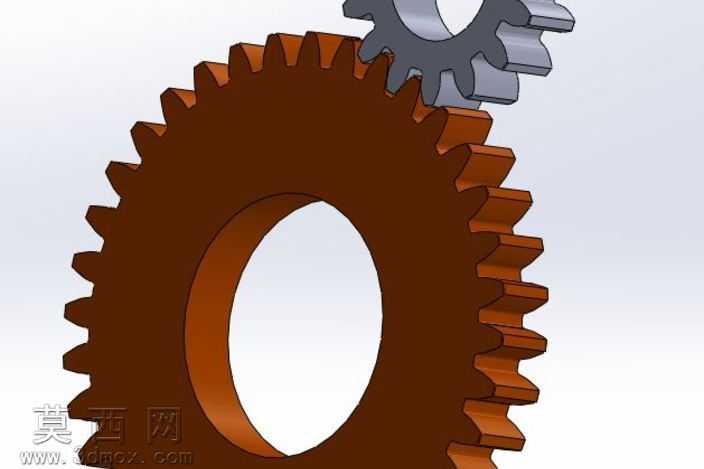

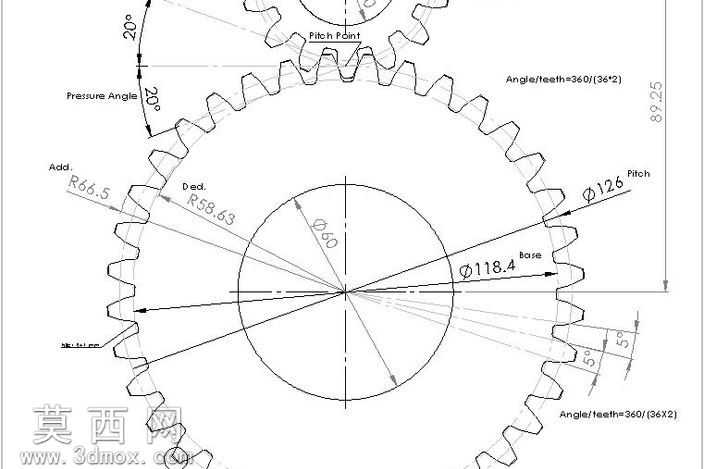

本作品为直齿圆柱齿轮啮合传动结构的三维建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓成型原理，先通过参数化绘制方式完成单个齿槽的渐开线齿形轮廓，以齿轮中心为阵列基准完成全齿分布的特征阵列，保证每一个轮齿的齿距、齿厚、齿高参数完全统一，避免出现齿形错位导致的传动卡滞问题。建模时精准还原了直齿圆柱齿轮的核心结构特征：中心设置适配传动轴安装的通孔结构，轮缘与轮毂之间的辐板厚度经过合理设定，轮齿部分的齿顶圆角、齿根过渡圆弧都做了精细化处理，既还原真实机加工齿轮的工艺特征，也避免三维模型出现尖锐棱角导致的应力集中显示问题。材质渲染阶段，对大小两个啮合齿轮做了差异化的材质设定，大齿轮采用棕褐色金属质感材质，模拟经过调质处理的合金结构钢表面质感，调整材质的粗糙度、反光度参数还原金属部件的哑光磨砂质感；小齿轮采用银灰色金属材质，模拟表面淬火处理的传动齿轮外观，通过光影调整突出两个齿轮啮合位置的接触细节，清晰展示轮齿的啮合接触状态。结构设计上严格遵循齿轮传动的啮合规范，两个齿轮的中心距按照模数、齿数参数精准计算设定，保证啮合时轮齿的侧隙处于合理范围，既可以直观展示定传动比的动力传递过程，也能清晰呈现直齿齿轮沿齿宽方向全齿接触的传动特点。整个建模过程从齿形参数计算到实体特征生成，再到装配约束添加、渲染效果调整，完整还原了直齿圆柱齿轮传动副的真实结构，可用于机械原理教学演示、传动结构方案验证等场景，能够直观展现直齿齿轮传动的运行逻辑与结构细节。
