交错轴螺旋齿轮啮合传动结构设计

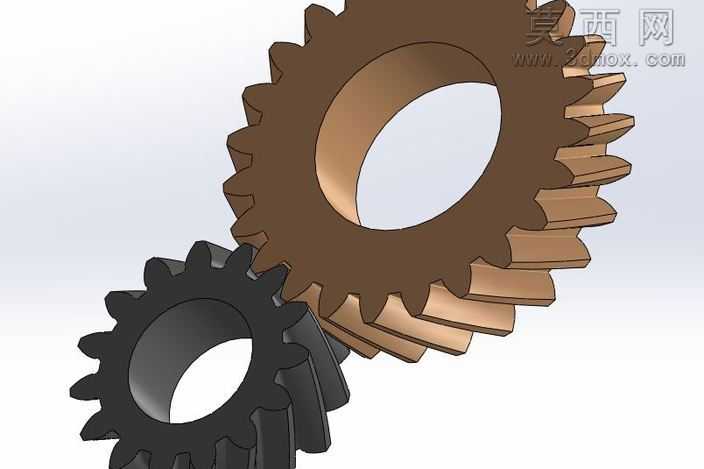

本作品为交错轴螺旋齿轮啮合传动副的三维参数化设计成果，建模过程依托三维机械设计软件完成，全程遵循机械设计手册中螺旋齿轮的几何参数规范，以99%的参数准确度完成两个配对螺旋齿轮的全结构建模，可直接用于结构验证、运动仿真与加工参考。建模阶段首先完成齿轮基础参数的计算匹配，针对两个螺旋齿轮的模数、压力角、螺旋角、齿数、齿宽等核心参数进行配对校验，确保交错轴传动下的齿面啮合无干涉，齿侧间隙符合传动精度要求；齿形绘制阶段结合螺旋线扫描路径完成渐开线齿廓的精准生成，严格还原螺旋齿轮的齿向螺旋走向，齿根过渡圆角、齿顶倒角等工艺细节均按照实际加工要求做了还原，避免模型出现锐边、结构失真等问题。材质与渲染环节，针对两个配对齿轮分别赋予差异化的材质表现，大齿轮采用棕褐色调质钢材材质，还原热处理后合金钢的哑光金属质感，表面添加细微的机加工纹理，模拟实际齿轮加工后的表面粗糙度效果；小齿轮采用黑色氧化处理钢材材质，表面做细腻的磨砂金属质感处理，两个齿轮的材质区分可清晰展示啮合状态下的零件边界，渲染阶段采用柔和的工业产品布光方案，在齿面啮合区域添加适当的光影过渡，清晰展现螺旋齿的曲面走向与啮合接触位置，同时保留内孔、键槽等安装结构的细节展示。结构设计层面，两个齿轮分别设计了适配传动轴的中心安装孔，孔壁预留键槽结构用于周向传动固定，齿轮轮毂厚度、轮缘厚度均按照抗弯强度计算结果做了合理取值，确保结构强度符合传动载荷要求；设计过程中配套完成了参数计算表格的整理，将所有齿轮几何参数、强度校核数据以统一单位整理为可查阅的计算文件，方便使用者根据实际传动需求调整参数，完成同类型螺旋齿轮的快速变型设计。模型整体装配完成后经过运动干涉检查，验证了交错轴传动状态下轮齿啮合过程无卡滞、无齿面穿透问题，可直接导入运动仿真模块完成传动效率、接触应力的仿真分析，也可作为机械传动教学、传动方案展示的直观演示模型，适用于需要交错轴动力传递的小型机械传动场景。
