垂直板安装式多联电缆导体固定支架

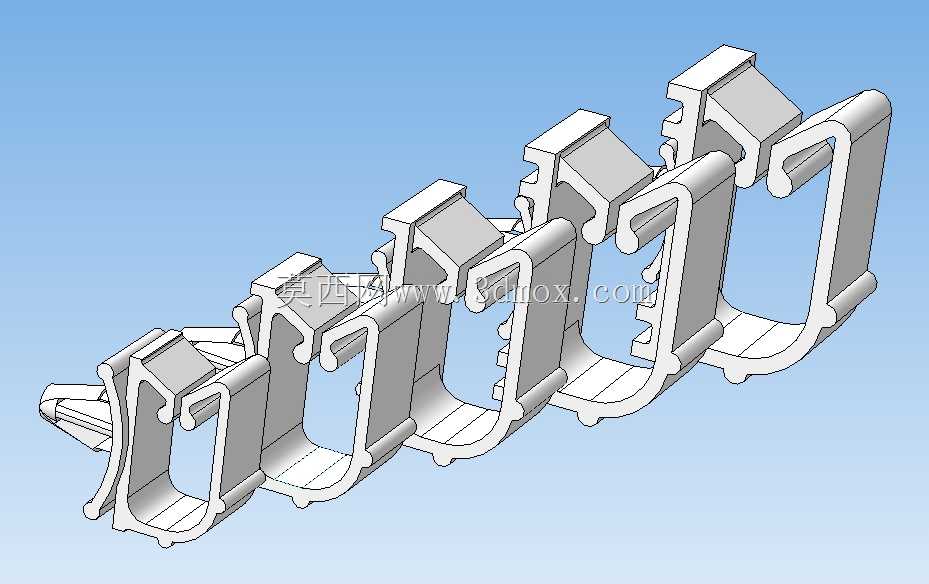

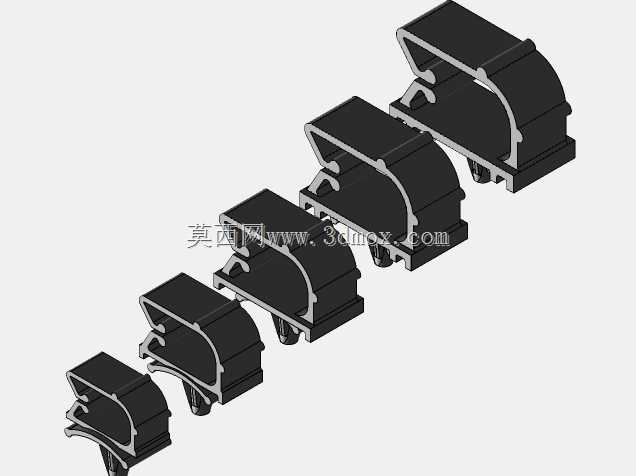

在电气柜布线、通信设备内部走线、工业控制柜垂直板侧布线场景中，这类多联电缆导体支架是解决垂直走线时线缆下坠、排布杂乱、导体受力偏移问题的核心结构件。不同于水平走线使用的普通线卡，垂直板安装场景下，线缆自重会持续对固定点施加纵向拉力，普通单孔线卡容易出现卡紧力不足、长期使用后线缆滑脱的问题，而这款多联集成式支架，通过连续排布的C型卡线腔，可同时固定多根同规格电缆导体，每一个卡腔的内侧都做了内凹的防滑齿结构，当导体卡入腔体后，防滑齿会贴合导体绝缘层外壁，既不会过度挤压破坏绝缘层，又能提供足够的静摩擦力抵消线缆自重带来的下滑力。从设计逻辑来看，这款支架采用一体化注塑或钣金折弯成型的思路，整体为长条式联排结构，相邻卡腔之间通过加强筋连接，既保证了整体结构的刚性，又避免了分体式多个线卡安装时定位不齐、排布间距不一致的问题。安装时，支架背部的挂装卡槽可直接卡入垂直板上预先冲压的卡装凸边，不需要额外打螺丝固定，安装效率比传统螺丝固定的线卡提升数倍，同时卡槽与凸边的配合间隙做了严格控制，卡装后不会出现横向窜动，能保证长期使用的稳定性。从安装边界来看，支架整体厚度控制在适配常规电气柜侧板与内部元器件的安全间距范围内，不会因为支架突出过多干涉柜内其他元器件的布置，每个卡腔的内径适配常规中小规格控制电缆或硬导体的外径，卡入后导体与腔体侧壁留有微小的散热间隙，避免多根线缆密集排布时散热不畅导致的绝缘层老化加速。在实际设备装配场景中，这类支架常被用在PLC控制柜的垂直走线侧、通信基站设备的内部竖版布线区、新能源配电盒的垂直板走线位置，相比传统的扎带固定方式，它能实现线缆的等间距排布，后期检修更换单根线缆时，不需要剪断全部扎带，只需要将对应卡腔内的线缆取出即可，大幅降低后期运维的工作量。支架两端做了圆弧过渡处理，没有尖锐的棱角，避免安装和布线过程中划伤施工人员的手部，也不会刮破线缆的绝缘层，整体结构没有多余的冗余设计，每一处结构都对应实际布线场景中的具体需求，从卡线的防滑结构到安装的快装卡槽，再到联排的排布形式，都是围绕垂直板侧电缆导体固定的实际痛点做的针对性设计。
