高压蒸汽管路快接式软管接头结构

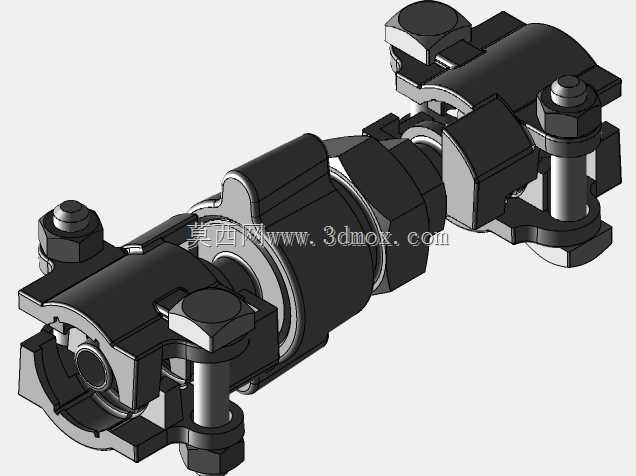

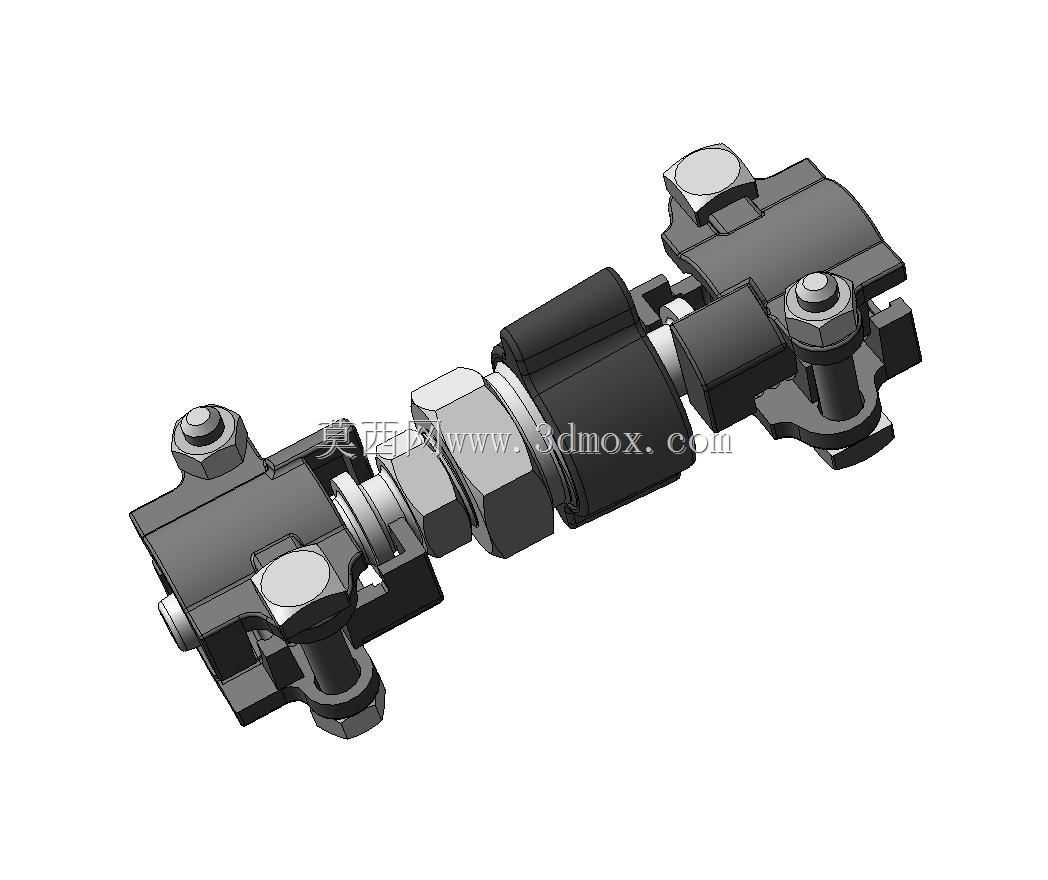

这类高压蒸汽软管连接结构，主要面向工业蒸汽输送场景的管路接驳需求，常见于化工生产车间蒸汽供热管线、食品加工蒸煮设备蒸汽接驳、印染行业蒸汽输送管路的活动段连接位置，用来解决固定硬管无法适配的设备移位、管路拆装、震动缓冲段的连接问题。从结构设计来看，整体采用双侧抱箍式锁紧结构，两端的夹扣结构可以适配对应规格的金属硬管法兰或者软管扣压端头，锁紧螺栓的排布做了对称式设计，安装时不需要复杂工装，用常规扳手交替拧紧两侧螺栓即可完成锁紧，避免单侧锁紧带来的密封面偏斜问题。中间的连接主体做了阶梯式轴径设计，内部通径匹配常规高压蒸汽软管的通流规格，流道内壁做了圆弧过渡处理，减少高速蒸汽流过时的局部压损，同时避免直角位置长期受蒸汽冲蚀出现的壁厚减薄问题。密封结构采用端面密封加径向辅助密封的组合形式，端面密封面做了精车处理，表面粗糙度控制在适合密封件贴合的区间，径向密封槽的尺寸公差经过匹配，保证在高压蒸汽工况下，密封件不会因为压力波动出现挤出、移位的问题。安装边界方面，整体轴向长度适配常见的软管安装预留空间，两端接头的中心高与同通径的标准管路接头保持一致，不需要对原有管线做额外改造即可替换安装，径向最大轮廓尺寸考虑了扳手操作空间，安装时相邻管路的间距不需要额外放大，适合密集排布的蒸汽管廊改造使用。两侧的锁紧夹块做了加强筋设计，在保证夹紧力足够的前提下，尽可能降低整体重量，减少软管端头长期承受的附加载荷，避免软管因为端头承重过大出现的早期弯折破损。铰接位置的销轴做了防脱设计，日常拆装维护时不需要完全拆下销轴即可张开夹块完成对接，降低高空或者狭窄空间作业时零件掉落的风险。整体结构的受力路径经过优化，蒸汽内压产生的轴向力会均匀传递到两侧的锁紧螺栓和夹块上，不会出现局部应力集中导致的结构变形，适配的工作压力覆盖常规工业饱和蒸汽的常用压力区间，能满足多数工业场景的蒸汽管路活动段连接需求。
