立式蜗轮蜗杆减速传动箱体结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:284891
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计
  • 立式蜗轮蜗杆减速传动箱体结构设计

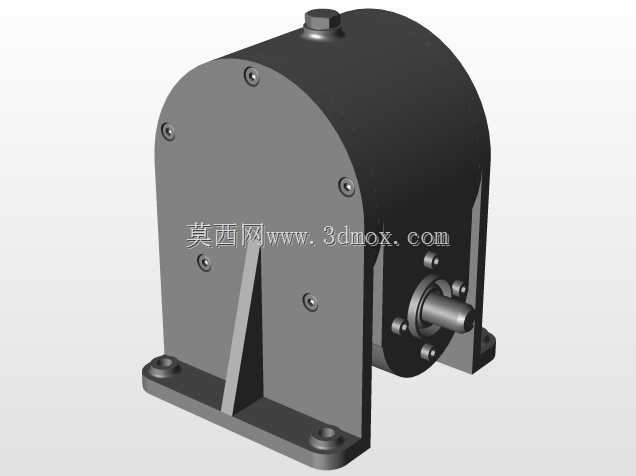

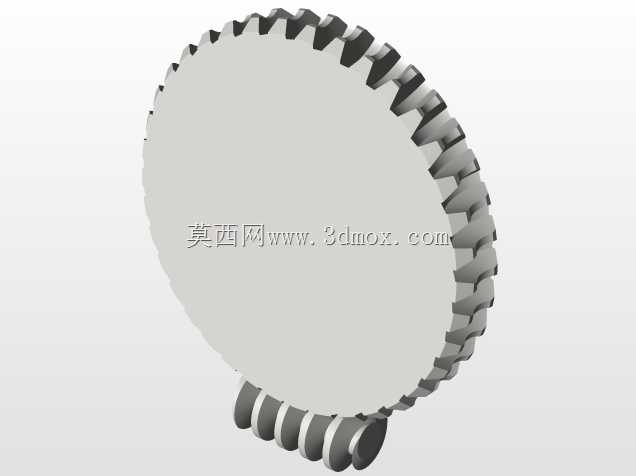

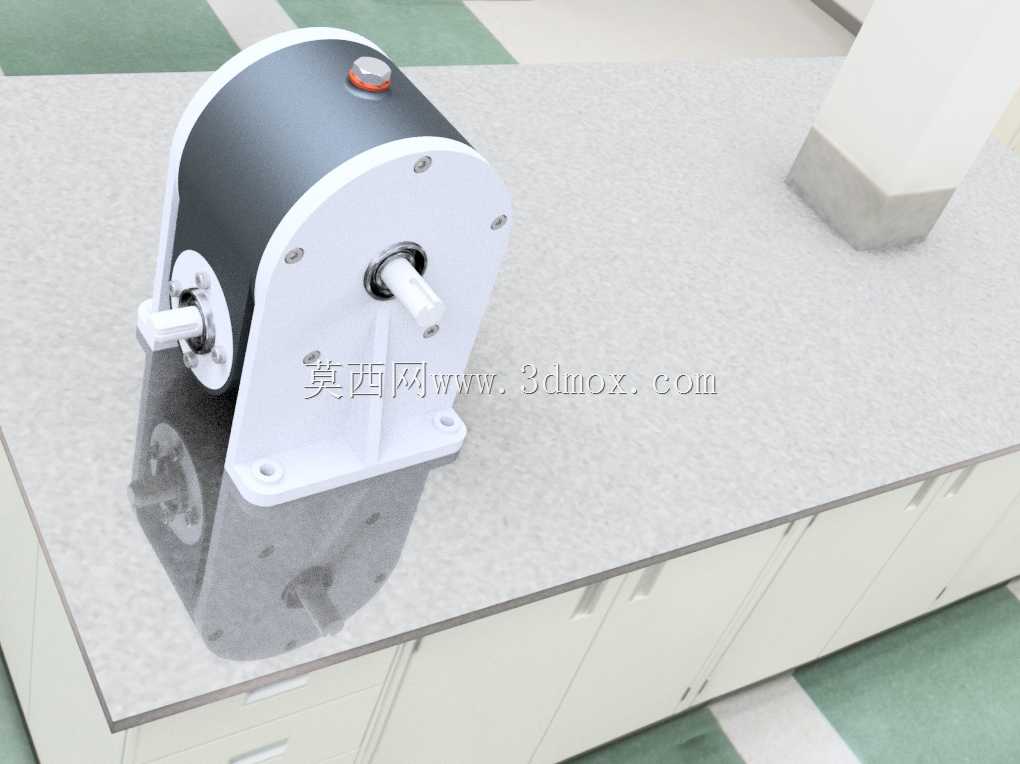

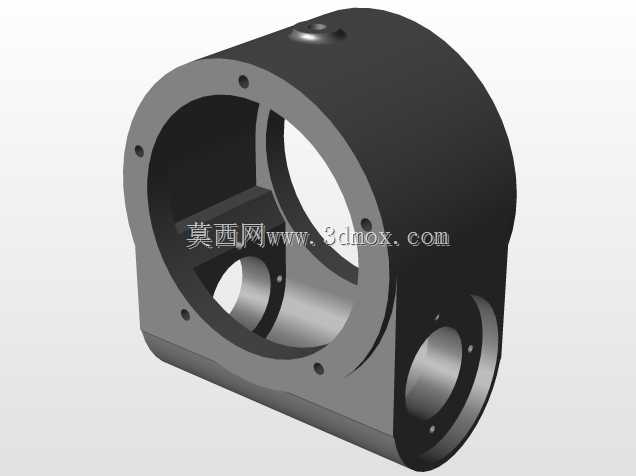

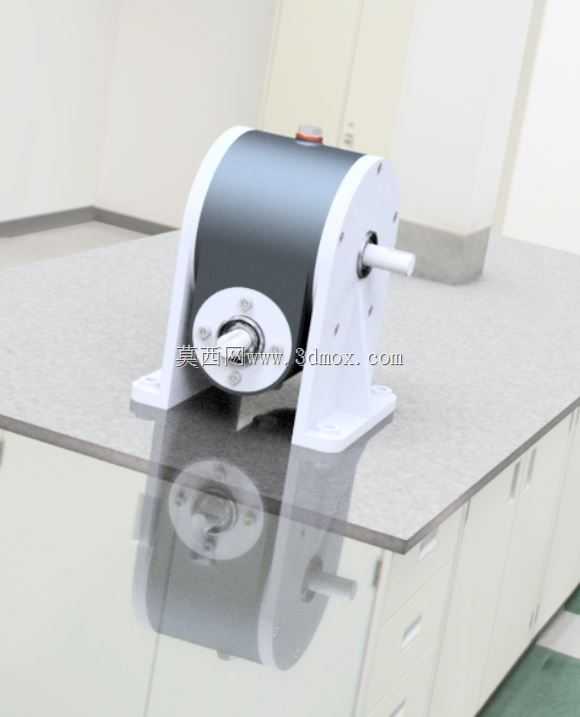

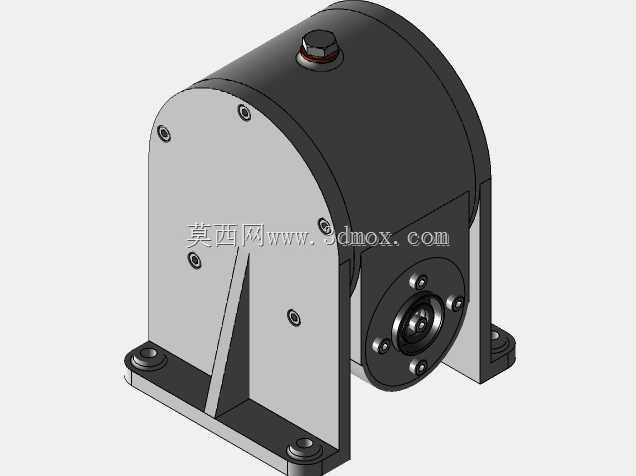

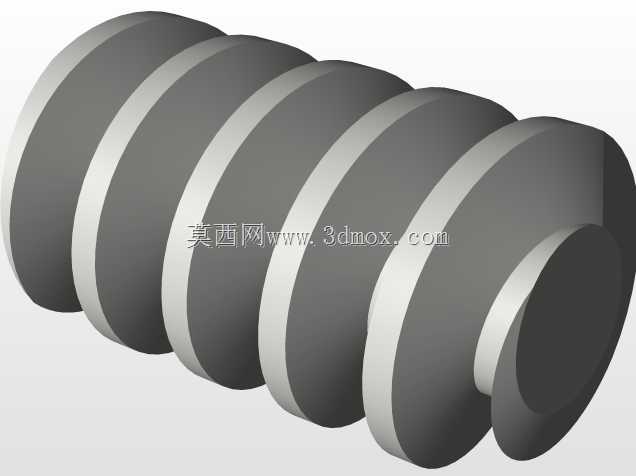

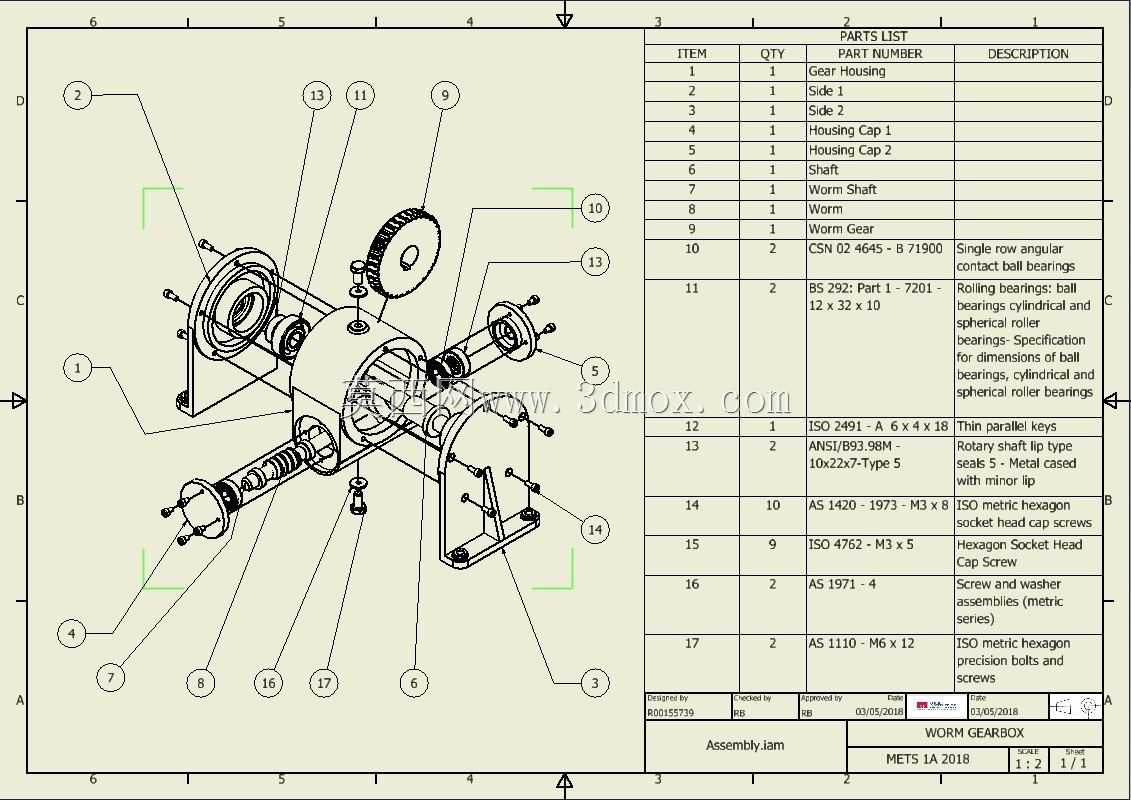

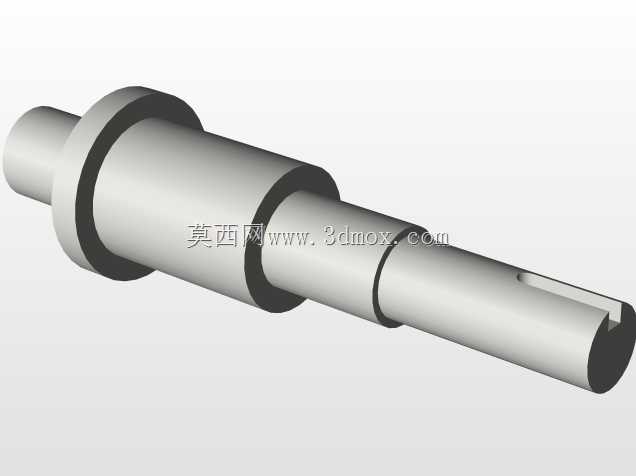

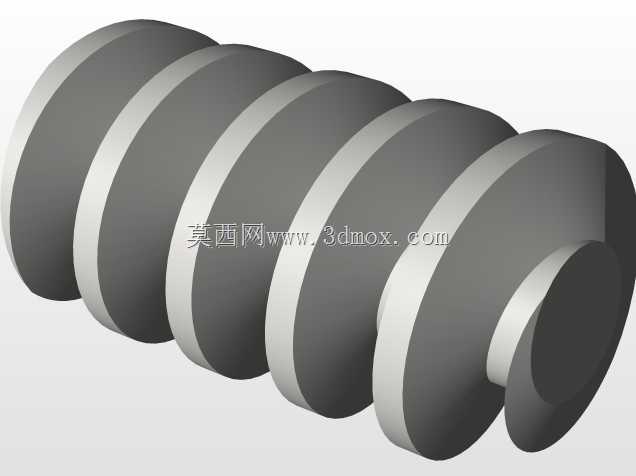

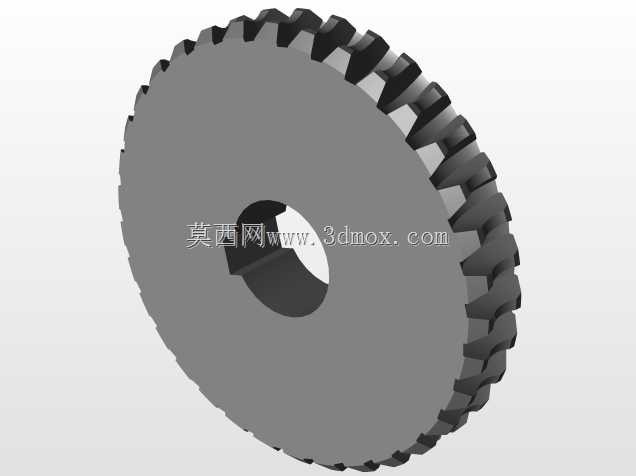

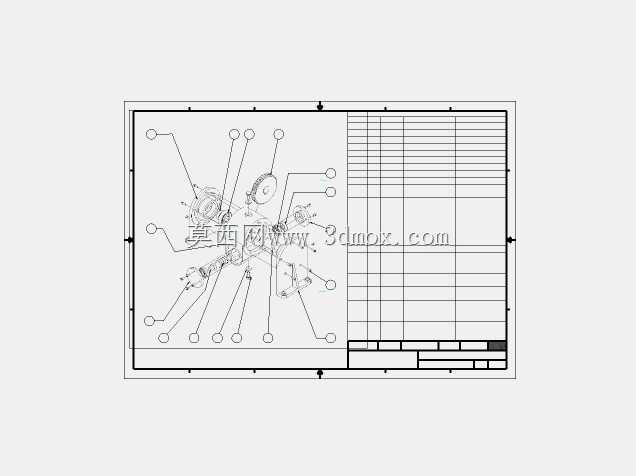

这款蜗轮减速箱常被用在轻工输送线、小型食品包装设备、工位回转工装这类对输入输出轴垂直交错布局有要求的传动场景里,核心作用是把原动机端的高转速低扭矩动力,通过蜗轮蜗杆副的啮合传动转换成低转速大扭矩的输出,适配执行端的负载转速需求,同时依靠蜗轮蜗杆副的自锁特性,在设备停机时避免负载端反向转动造成的工位偏移或者安全隐患。从结构设计来看,整体采用立式安装的封闭箱体结构,箱体主体分为筒状主腔与侧置端盖两部分,端盖通过周向均布的内六角螺钉与主腔体紧固连接,结合面做了精密铣削加工保证密封性能,避免内部润滑脂在长期运行过程中出现渗漏。腔体顶部设置了带密封垫的注油螺塞,既方便日常维护时补充润滑脂,也能平衡腔体内部运行升温产生的气压差,防止密封件因内部压力过高过早失效。输出端采用法兰式凸台结构,凸台上预留了周向布置的安装螺孔,可直接与负载端的连接法兰对接,省去额外的过渡连接支架,减少传动链的累计同轴度误差。底部的两个安装支脚做了三角形加强筋结构,筋板从支脚安装面一直延伸到箱体主侧壁,能承受输出端大扭矩传递时产生的倾覆力矩,避免支脚在长期交变载荷下出现开裂变形,支脚上的安装孔做了沉头设计,安装时螺栓头可完全沉入孔内,不会突出安装面影响设备整体布局。设计过程中首先要确定的是中心距参数,这直接决定了减速箱的额定输出扭矩范围,腔体内壁与蜗轮外圆的间隙控制在合理范围,既避免运转过程中蜗轮与腔壁发生剐蹭,也不会让腔体尺寸过大造成材料浪费与安装空间占用。蜗杆的支撑轴承位同轴度、蜗轮轴与蜗杆轴的空间垂直度是加工装配时的核心管控项,这两个参数直接影响蜗轮蜗杆副的啮合接触面积,若偏差过大会造成运转噪音过大、齿面磨损加快、传动效率下降的问题。安装边界方面,两个支脚的安装孔中心距、输出法兰的止口尺寸与螺孔分布圆直径都做了标准化适配,可直接替换同参数规格的老旧减速箱,不需要对原有设备的安装基座做二次改造。日常使用时,腔体内填充的是半流体润滑脂,可长期维持齿面与轴承的润滑状态,相比稀油润滑的结构不需要额外设置油位观察装置,也降低了不同安装角度下的渗漏风险,适合安装空间紧凑、维护频次较低的工位使用。
