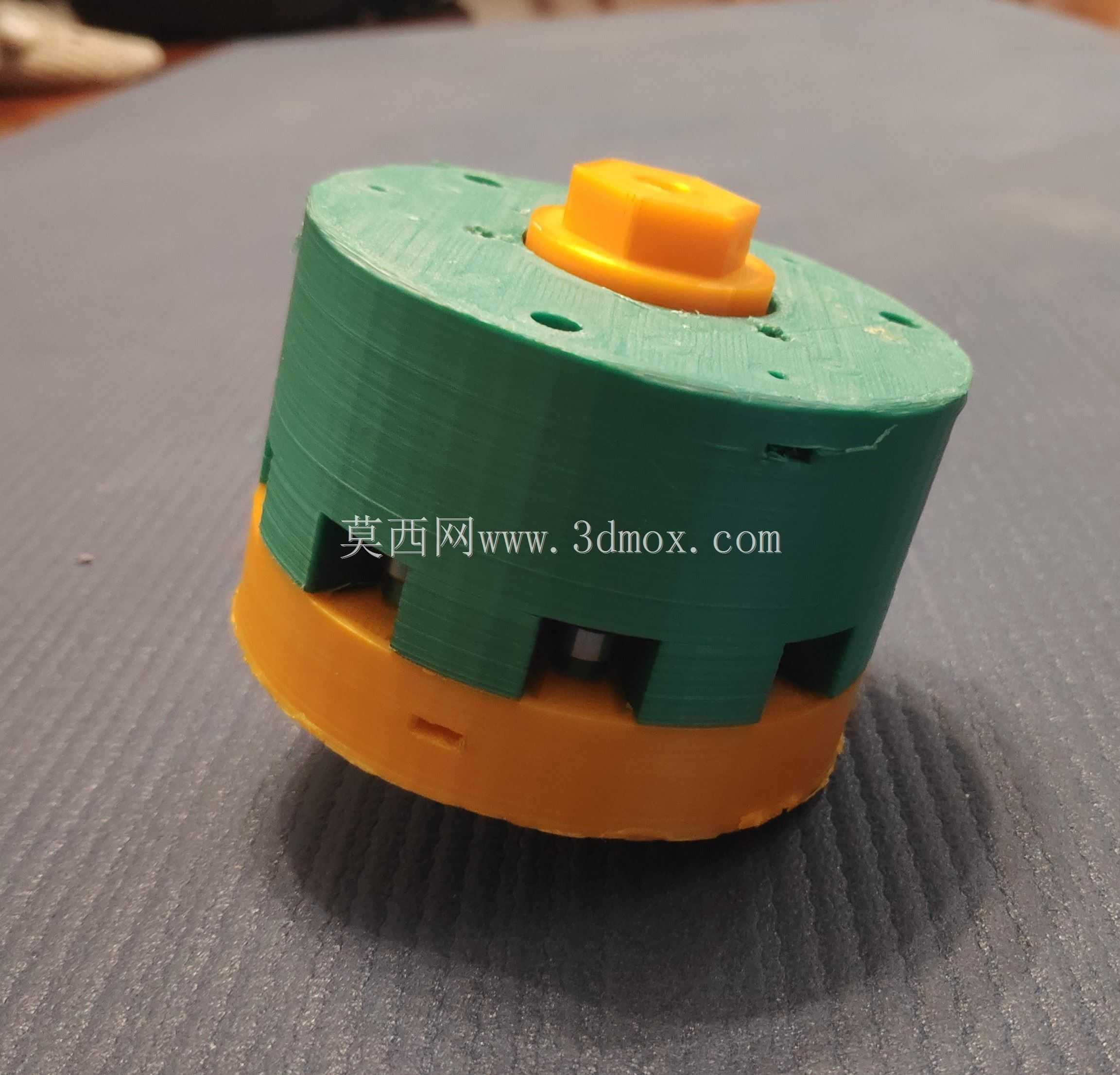

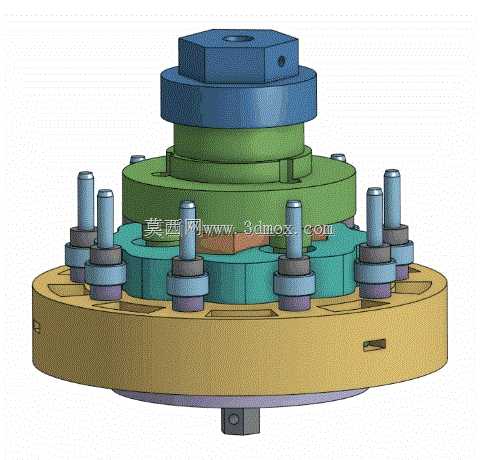

8:1减速比可3D打印摆线齿轮箱

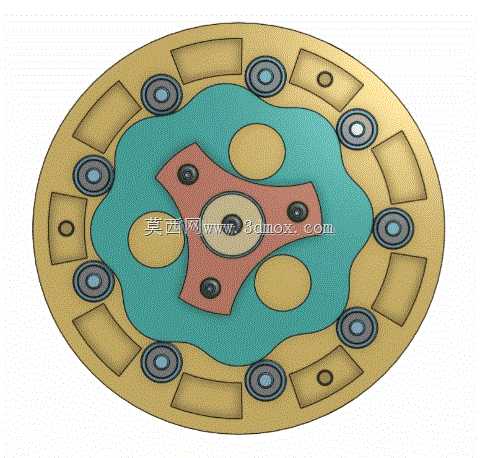

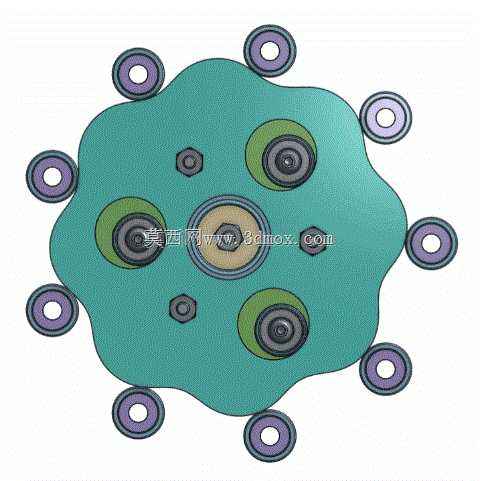

这款摆线齿轮箱采用8:1的减速比设计，核心传动结构依托摆线啮合原理实现动力传递，啮合过程中可实现零齿隙传动，能有效降低正反转切换过程中的回程误差，适配对传动精度有一定要求的小型传动场景。整体结构无需额外机加工工序，所有结构件均可通过桌面级FDM3D打印机直接制作，无需额外的润滑介质即可正常运转，传动过程中摩擦损耗被控制在较低水平，适合教学演示、小型DIY传动装置、低负载自动化执行端的动力匹配使用。

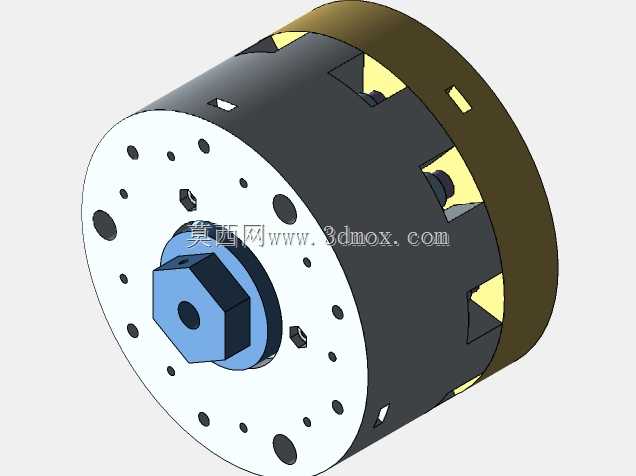

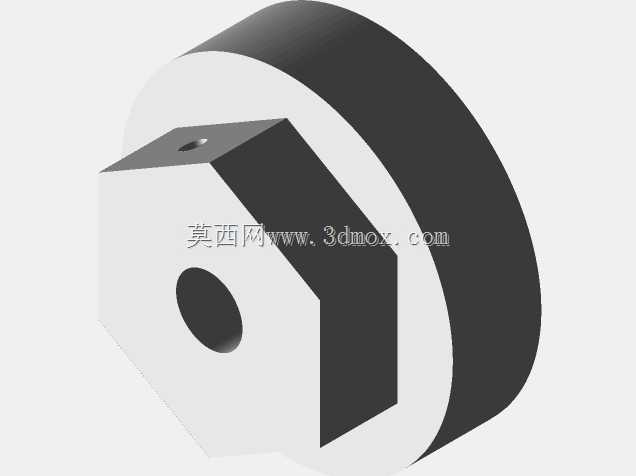

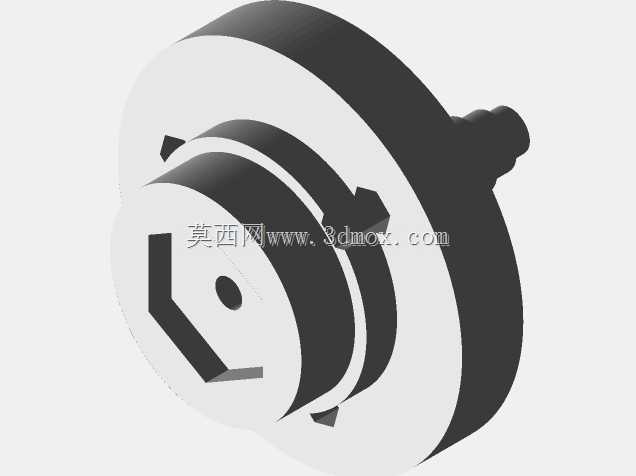

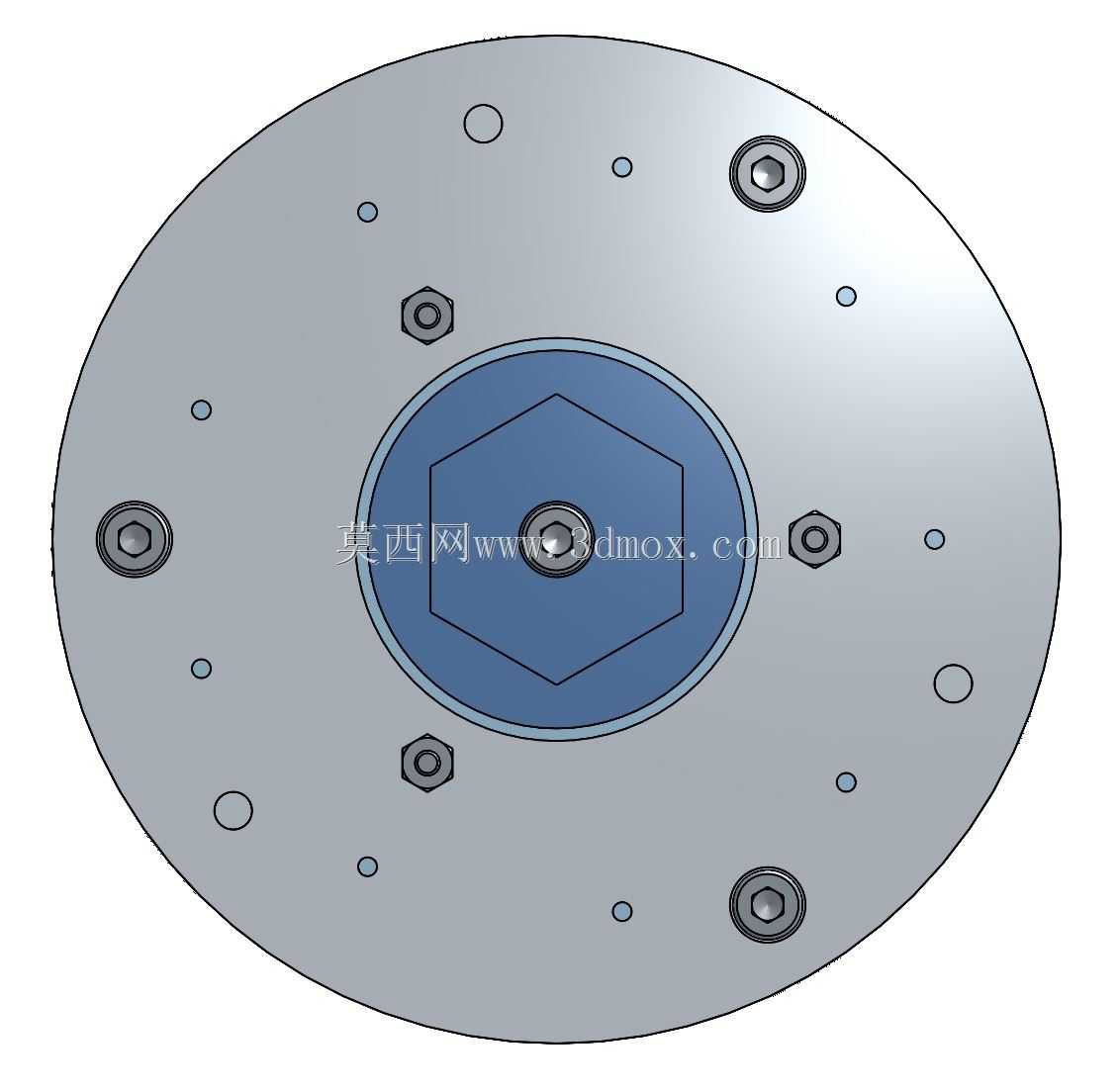

设计过程中，所有运动部件的承载接触面均适配滚珠轴承的安装位，运动副依托轴承实现滑动支撑，避免塑料件直接摩擦带来的磨损问题。所有结构件之间均采用M2规格的螺钉完成锁紧定位，无需依靠过盈配合或者特殊公差实现装配，降低了3D打印件的精度要求，普通打印精度下即可完成组装。齿轮箱的输入端设计为六边形轴端结构，可直接适配标准六角传动附件，也可通过3D打印定制对应的连接接头，拓展适配不同的动力输入源。

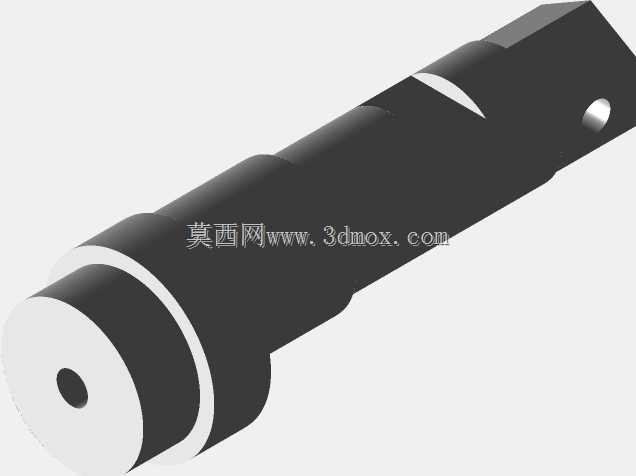

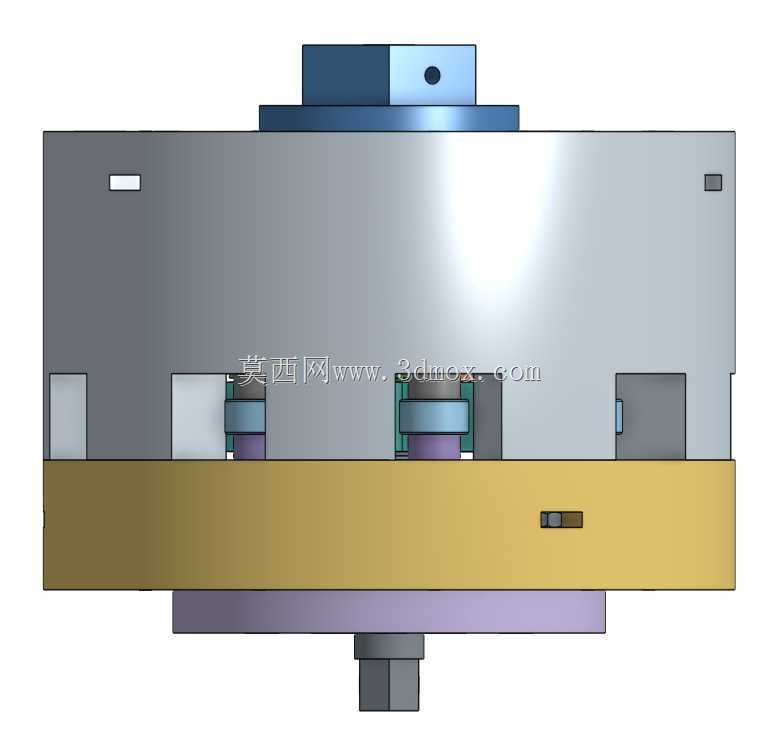

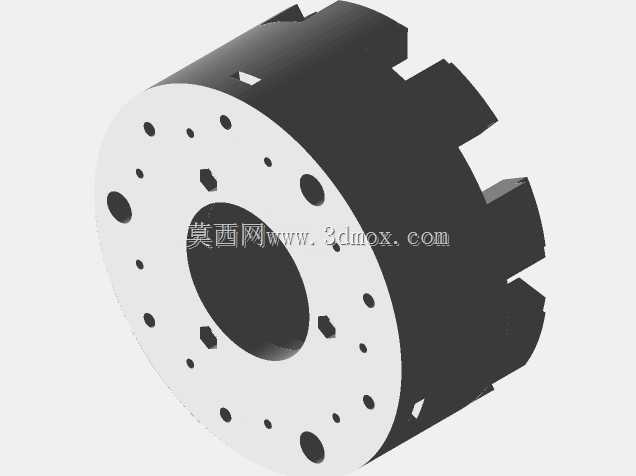

整体外形采用紧凑化布局，径向与轴向尺寸经过优化，安装边界清晰，底部预留的凹槽结构可直接嵌入安装基座，通过螺钉即可完成整机固定，无需额外设计定制安装支架。组装过程中，仅需在部件配合过紧时使用细砂纸对接触面做轻微打磨即可，无需额外的修配工序。最终装配输出端时需注意对位，确保输出轴的销结构完全卡入摆线齿轮的传动槽内，避免装配不到位导致的传动卡滞问题。这类3D打印可制作的减速齿轮箱，非常适合机械原理教学演示、小型创客项目的动力减速单元、低负载旋转工作台的传动配套，相比传统行星减速结构，摆线结构的抗冲击能力更强，同减速比下结构更紧凑，且打印制作门槛低，无需特殊耗材即可完成制作，能快速验证减速传动方案的可行性，也可直接用于非工业级长期负载的传动场景。
