八英寸法兰连接管道阻火装置结构设计

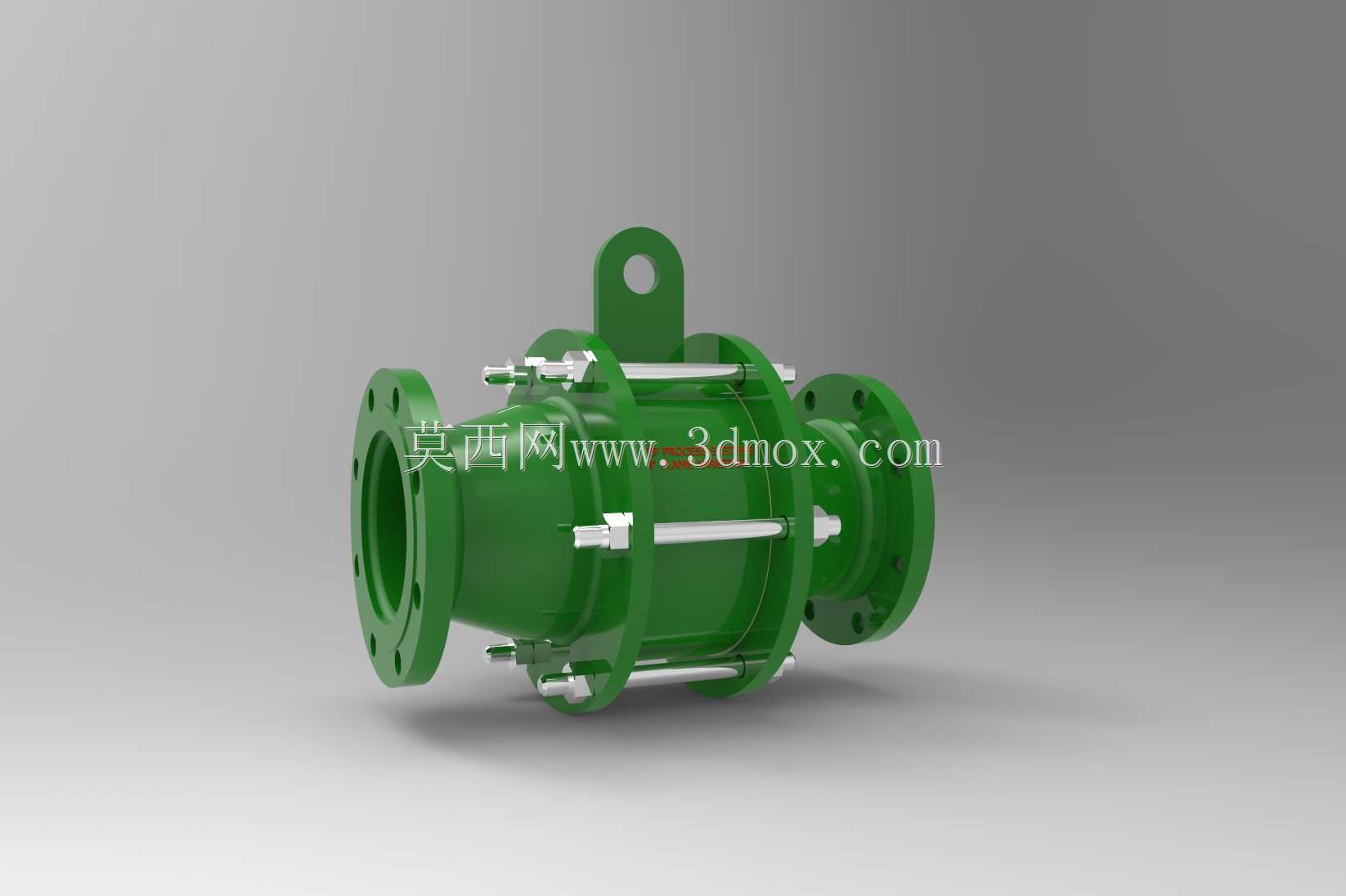

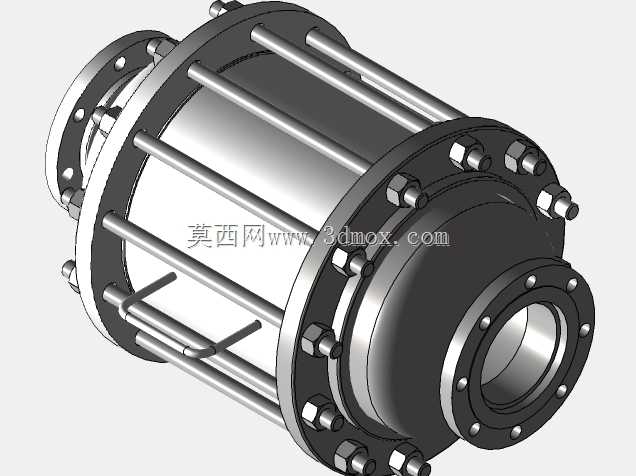

在石化、燃气输送、油气储运等存在易燃易爆介质输送的管路系统中，阻火装置是阻断火焰沿管道传播、避免燃爆事故蔓延的核心安全部件，本次呈现的八英寸规格阻火器，适配公称通径DN200的工业管路，采用两端法兰对接的安装形式，可直接串接在对应通径的工艺管线中，无需额外变径转接，能有效降低管路安装的应力集中风险。从结构设计来看，该阻火器采用三段式筒体拼接结构，中间段为阻火芯容纳腔，通过周向均匀分布的拉紧螺栓实现两端法兰段与中间腔体的刚性连接，这种拆分式结构一方面便于后期拆解检修、更换阻火元件，另一方面可在加工阶段分别完成各部件的精度管控，降低整体铸造或焊接带来的形位公差偏差。顶部设置的吊耳结构，充分考虑了大通径阻火器的安装吊装需求，吊耳的开孔位置与设备重心重合，可避免吊装过程中出现筒体倾斜，方便现场施工人员快速对接两端法兰的螺栓孔位。阻火芯作为核心功能部件，设计时采用多层金属网或波纹板叠合结构，能够通过冷壁效应、淬熄效应阻断火焰的传播路径，当管道内出现意外燃爆时，火焰在通过阻火芯的狭窄通道时会被快速分割成细小火焰流，热量被金属元件快速吸收，使火焰温度降至燃点以下，从而阻止火焰向管道上游或下游蔓延。从安装边界来看，该阻火器的法兰连接尺寸符合对应压力等级的管路法兰标准，两端法兰的密封面采用突面形式，适配常规非金属垫片或金属缠绕垫片，可满足中低压工况下的密封要求；筒体外部的螺栓排布预留了足够的扳手操作空间，现场安装时无需额外拆卸周边管路即可完成螺栓紧固作业。在实际应用场景中，这类大口径阻火器常被安装在储罐呼吸阀前端、燃气输送总管、可燃气体排放管路等位置，可有效应对可燃气体、蒸汽类介质的火焰传播风险，设计阶段充分考虑了管路运行中的热胀冷缩余量，筒体的轴向长度预留了足够的补偿空间，避免管路热位移对阻火器密封面造成额外载荷。不同于小口径螺纹连接阻火器，八英寸规格的阻火器在结构强度设计上做了针对性强化，筒体壁厚满足对应压力等级的强度计算要求，可承受管路正常运行的工作压力以及短时燃爆产生的冲击压力，周向螺栓的规格与数量经过载荷校核，可保证燃爆工况下连接结构不会出现失效松脱。
