ABS材质12V直流驱动调节阀结构设计

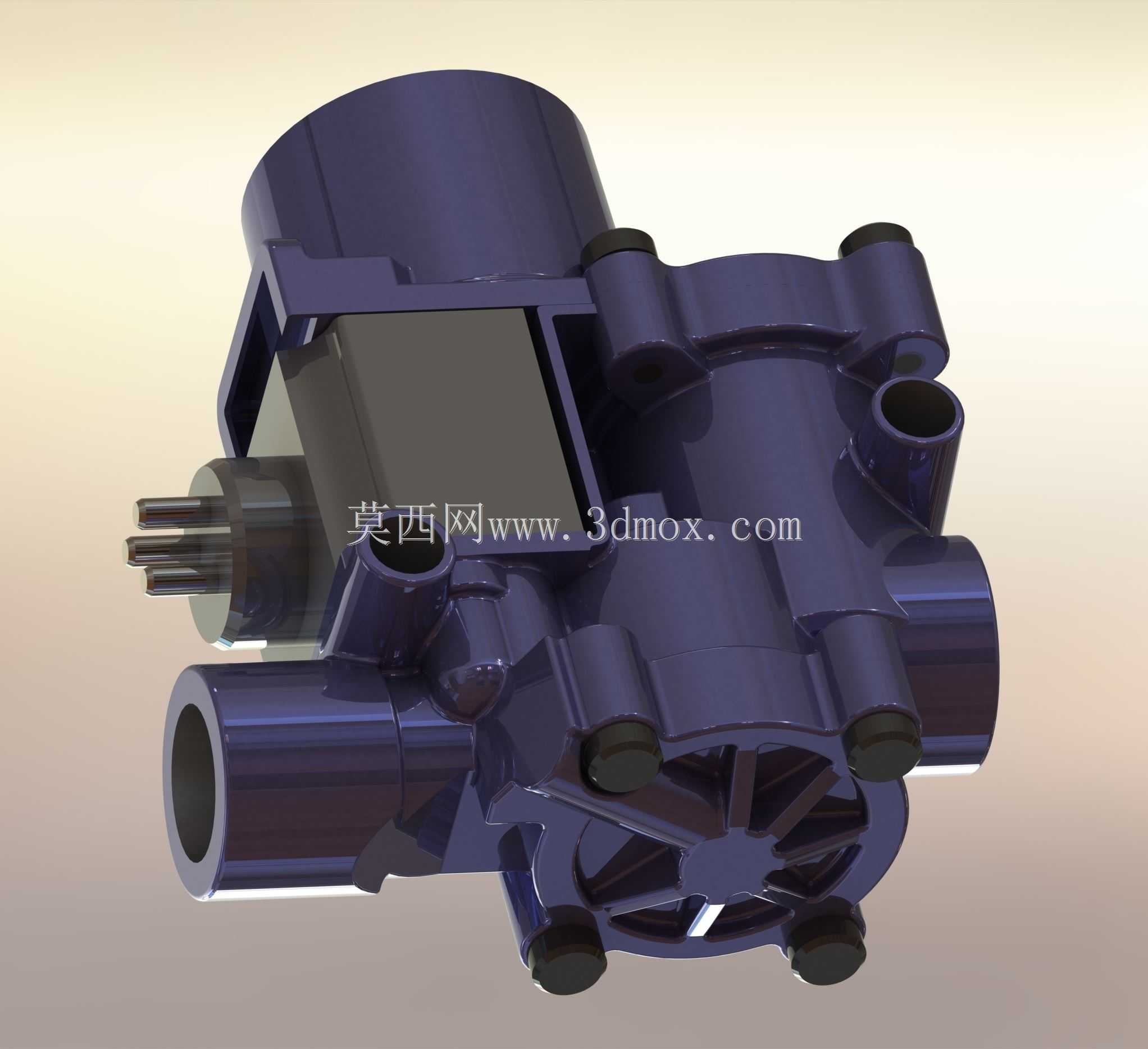

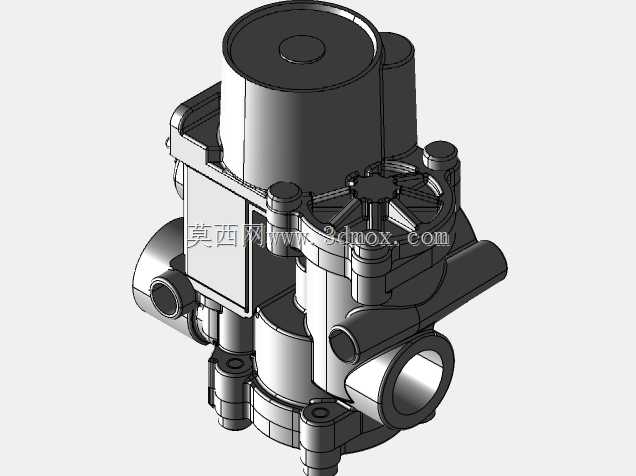

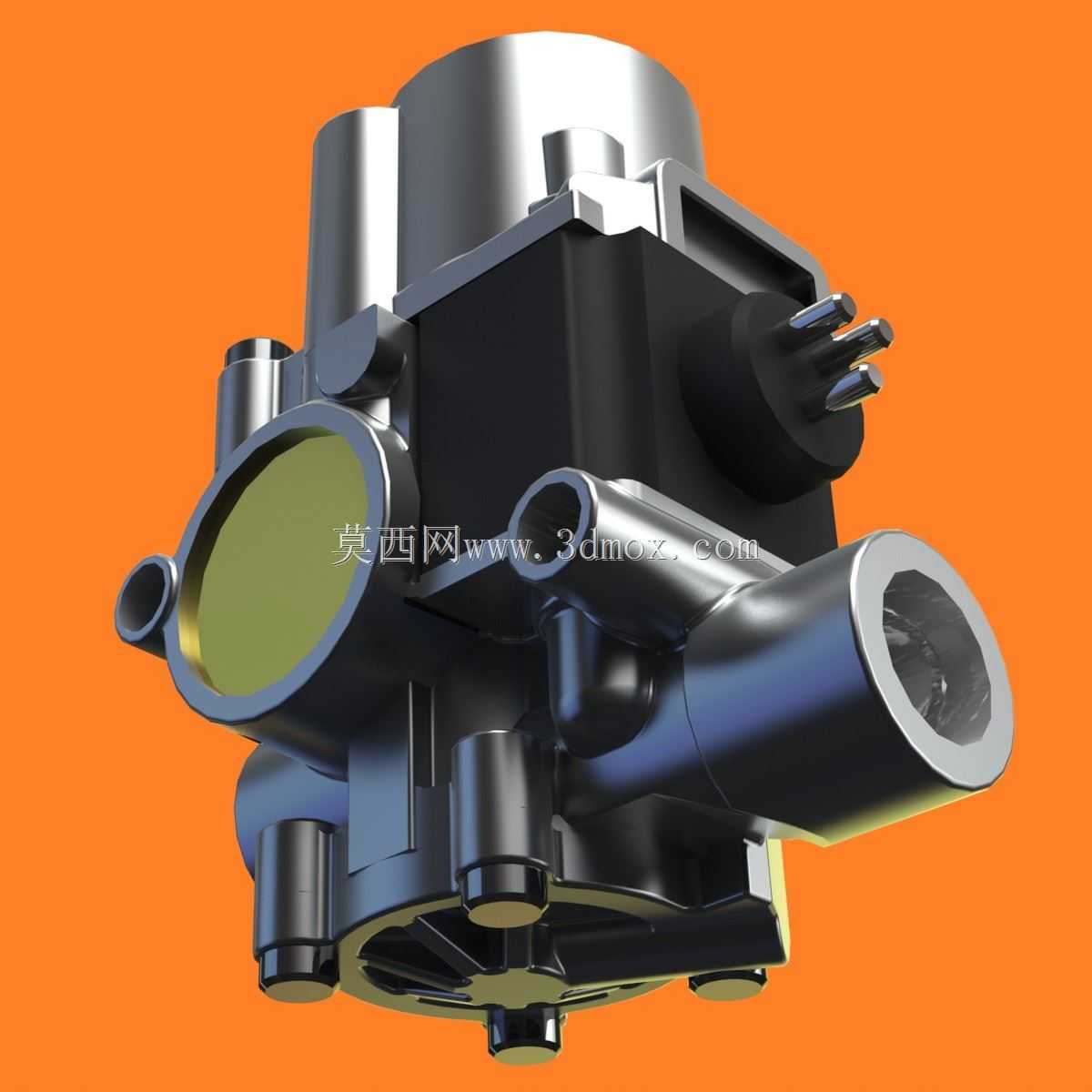

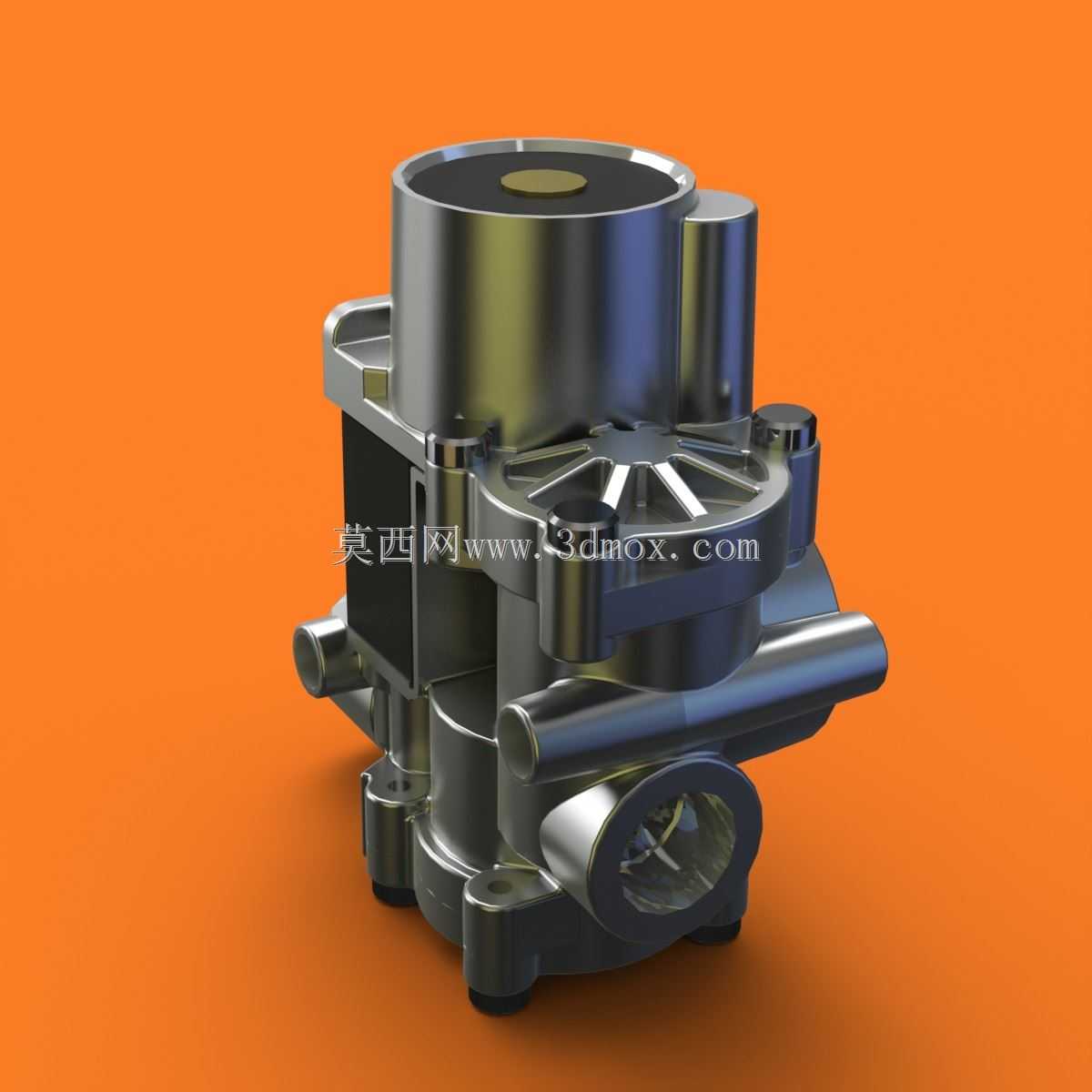

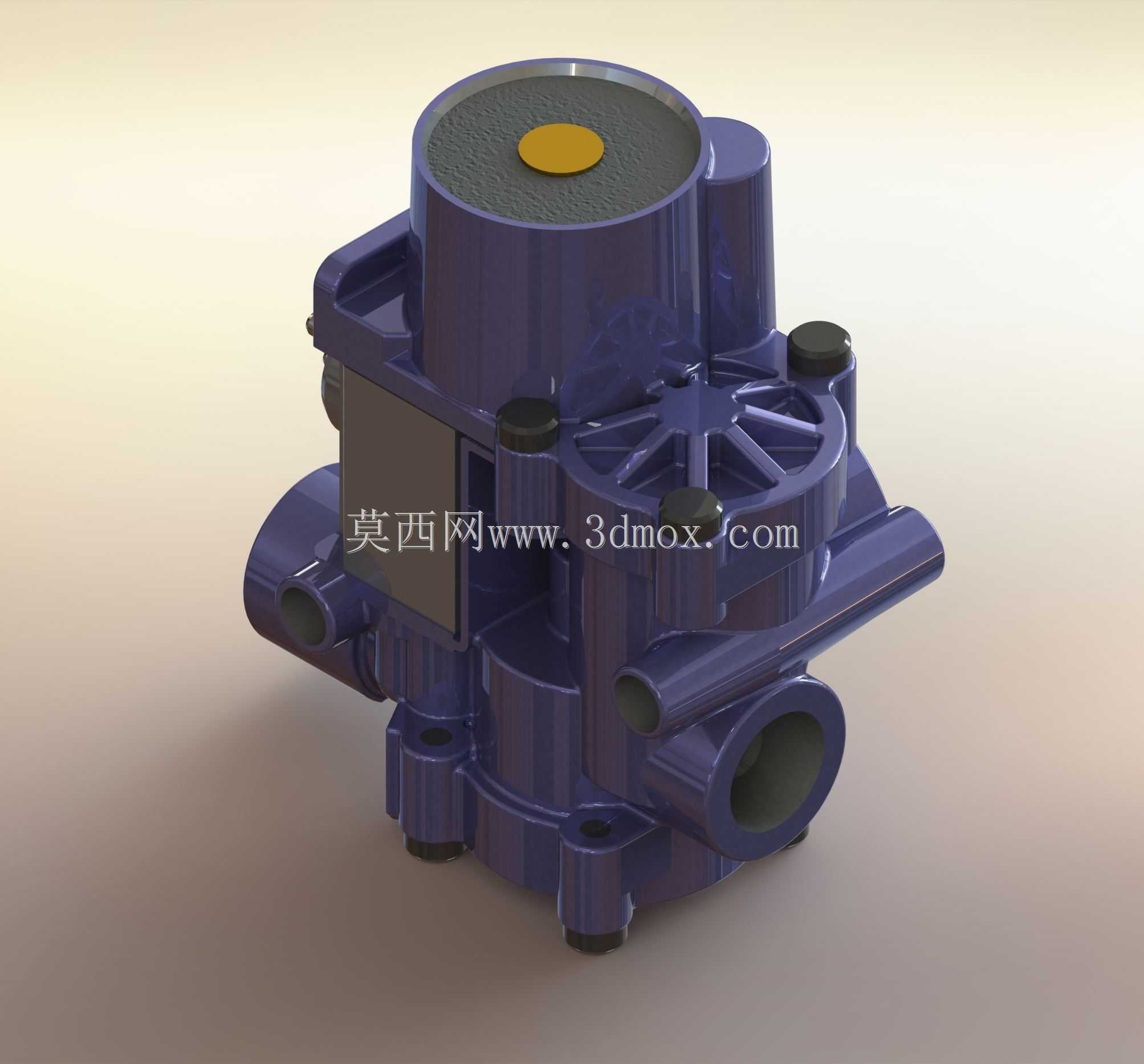

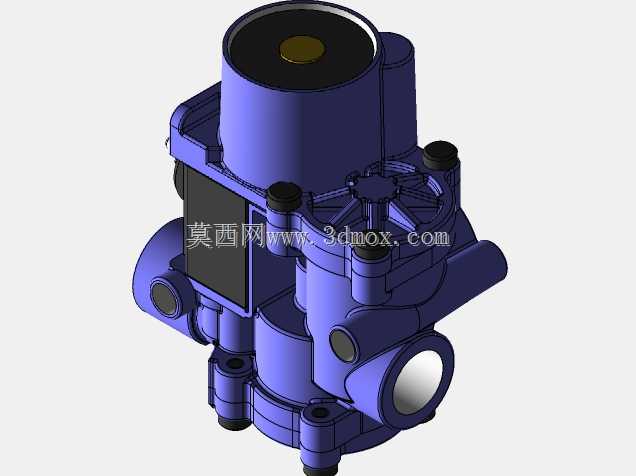

这款12V直流驱动的ABS材质调节阀，主要面向低压流体回路的通断与流量调节场景，常见于小型净水设备、车载流体输送系统、小型暖通辅热回路、实验室小型流体分配装置中，作为回路的核心控制元件承担流体通路切换、开度调节的功能，相比传统金属阀体的同类阀件，ABS材质的壳体在保证结构强度满足低压工况要求的前提下，大幅降低了整体自重，同时具备不错的耐弱酸弱碱腐蚀能力，适配多数民用及小型工业场景下的水基流体、低腐蚀性轻质流体输送需求。从结构设计逻辑来看，整体采用集成式布局，将电磁驱动模块、阀芯腔体、管路接口整合在同一壳体上，减少了分体装配带来的密封点位，降低了长期使用后的渗漏风险；驱动端采用12V直流供电设计，适配多数车载、小型设备的低压供电体系，无需额外配置高压供电模块，降低了配套设备的电路设计复杂度。外形上采用多接口侧出布局，三个不同通径的管路接口分布在壳体不同方位，可适配不同走向的管路安装需求，安装时可根据设备内部空间走向选择对应接口作为进出端，无需额外加装转角接头；壳体上的加强筋结构沿着腔体受力方向分布，在ABS材料壁厚控制在2.5mm的前提下，可承受0.6MPa以内的工作压力而不出现壳体形变，满足低压流体回路的压力耐受要求。设计过程中充分考虑了批量生产的工艺性，壳体所有外观面均做了脱模斜度处理，无倒扣结构，可直接采用注塑工艺一次成型，内部阀芯腔的同轴度公差控制在0.1mm以内，保证阀芯动作时无卡滞，驱动端的接线端做了凸台防护结构，可避免接线处受外力拉扯导致的线芯脱落，底部的支撑凸台可直接通过自攻螺丝固定在设备安装板上，安装孔位间距适配多数小型设备的通用安装尺寸，无需额外设计定制安装支架。在实际选型应用中，这款阀件的通径适配4-8mm的软管连接，额定工作电压下的响应时间小于0.3秒，可满足多数需要快速通断的流体控制场景，相比同规格的金属阀件，整体重量降低60%以上，非常适合对自重有严格要求的车载、便携类流体设备使用，同时ABS材质的绝缘特性也避免了金属阀体可能带来的电路短路风险，在低压供电的设备中使用安全性更高。
