角式手动流体控制阀结构设计

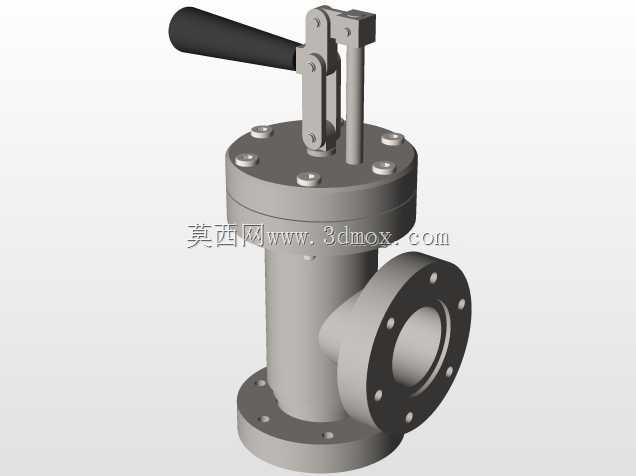

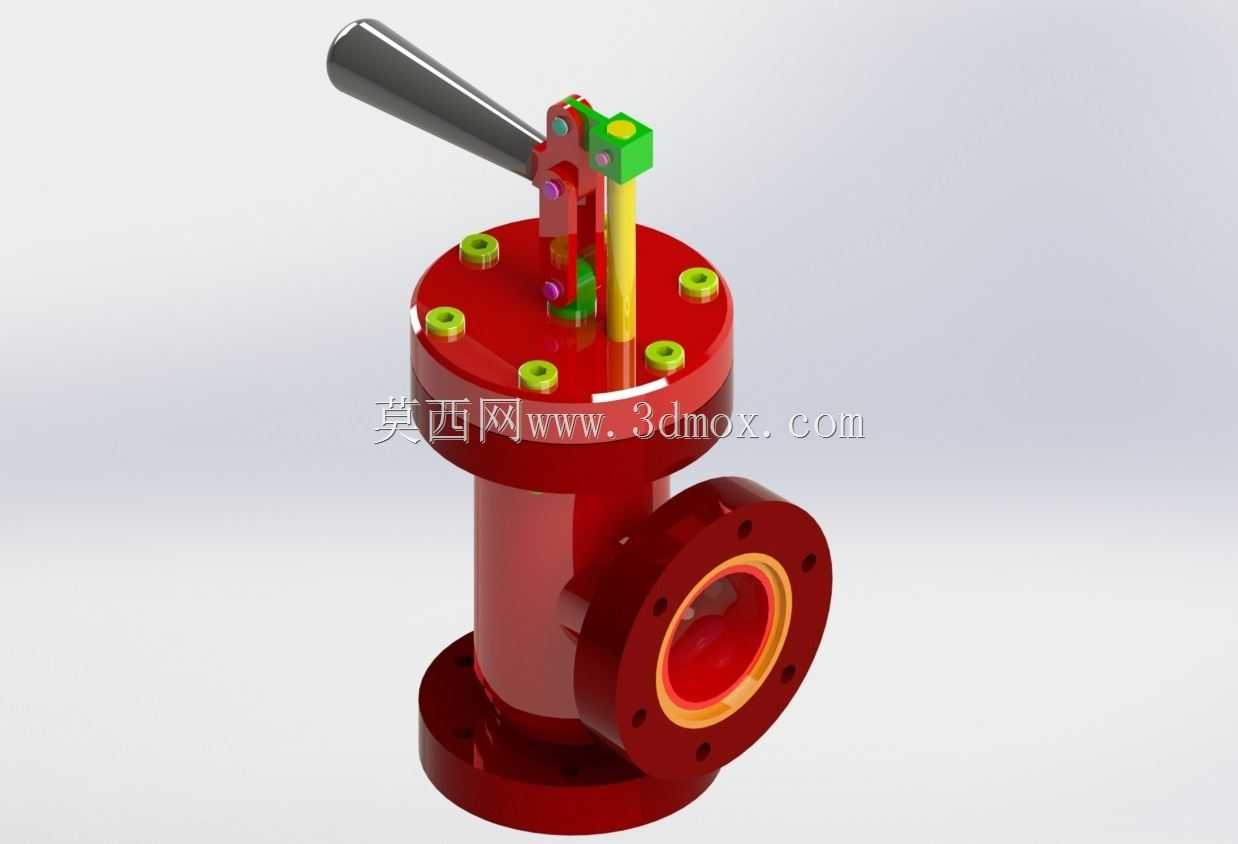

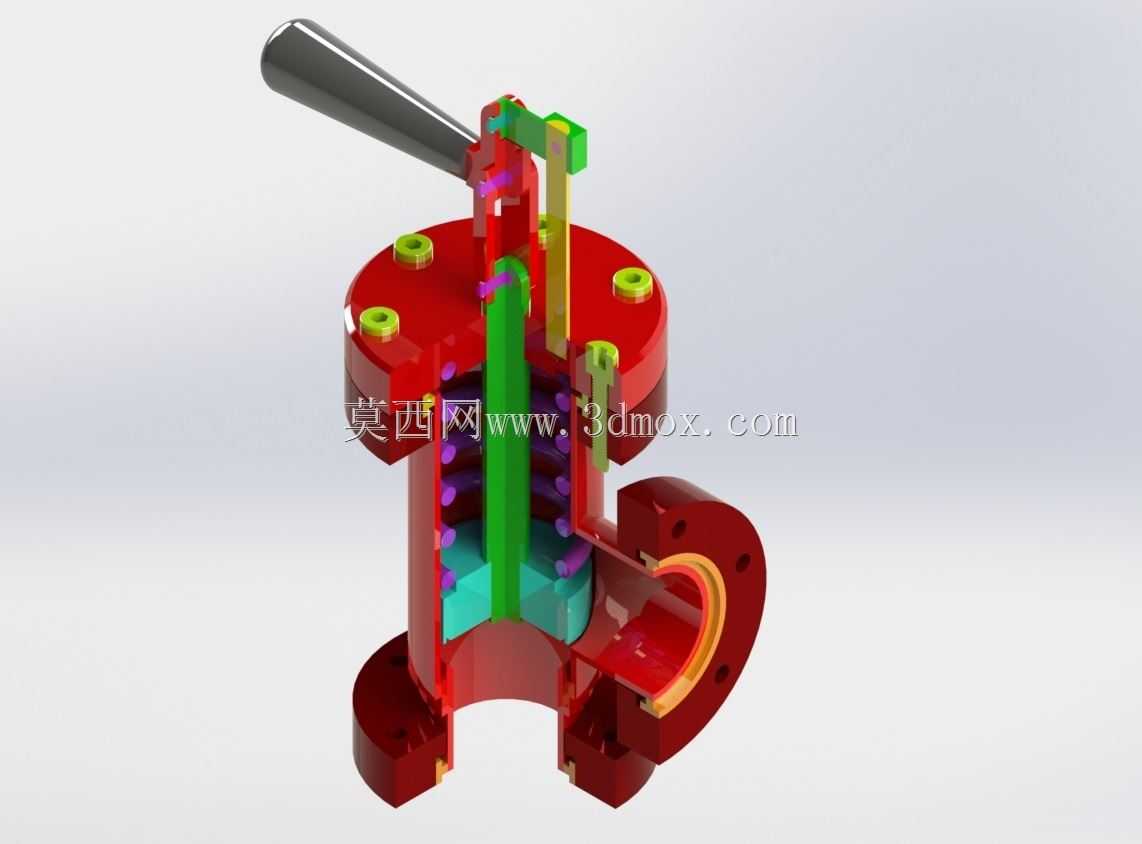

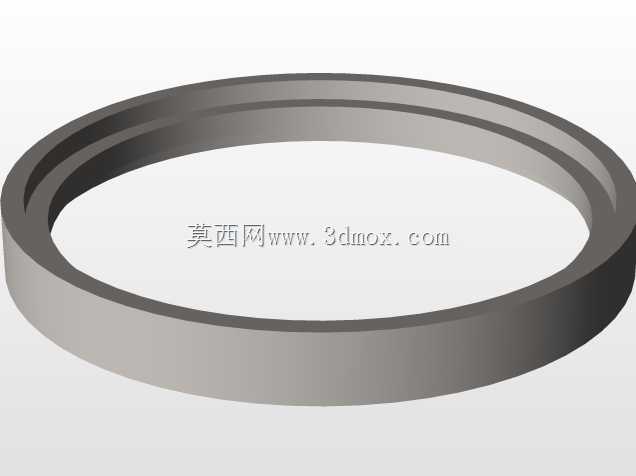

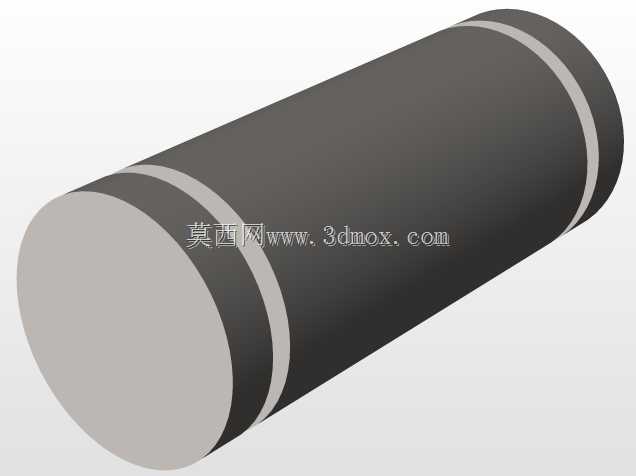

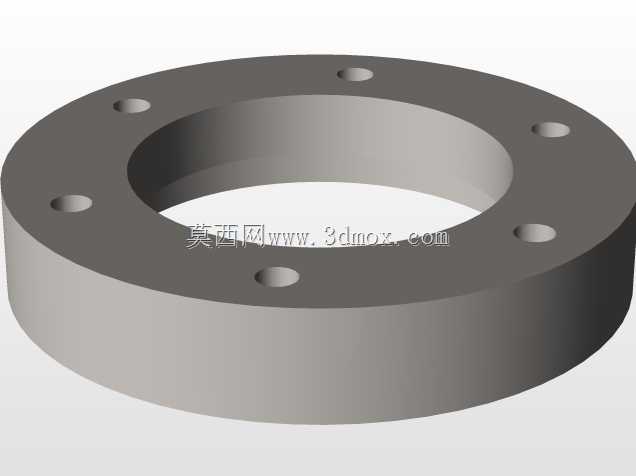

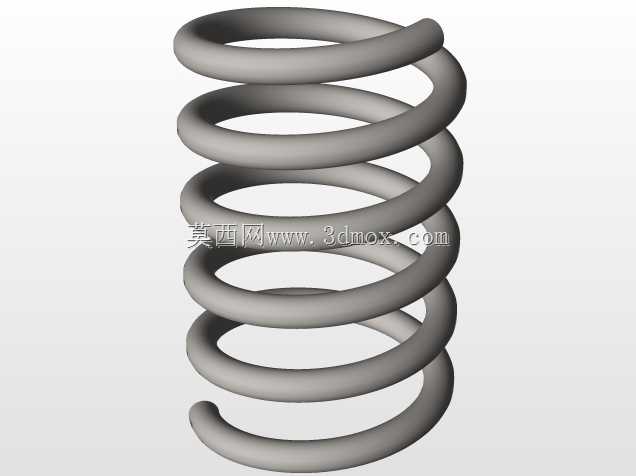

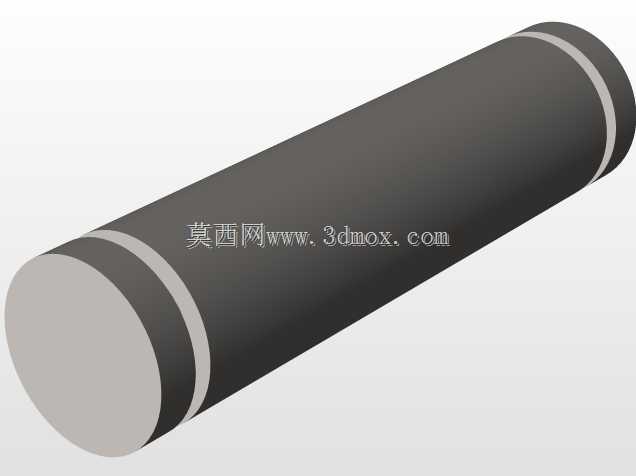

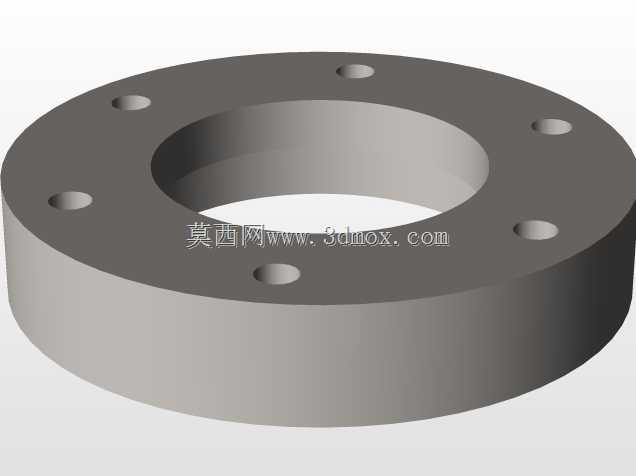

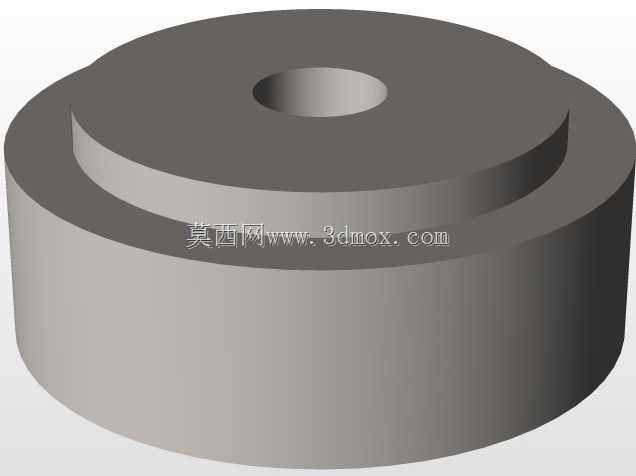

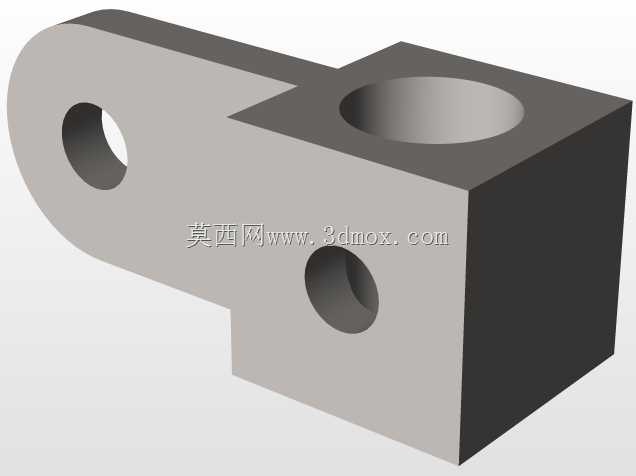

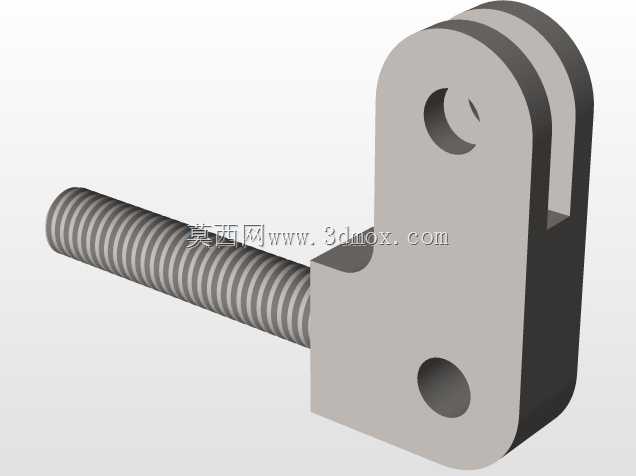

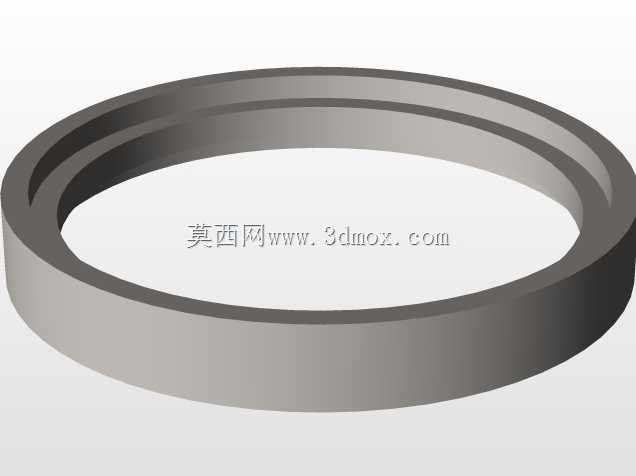

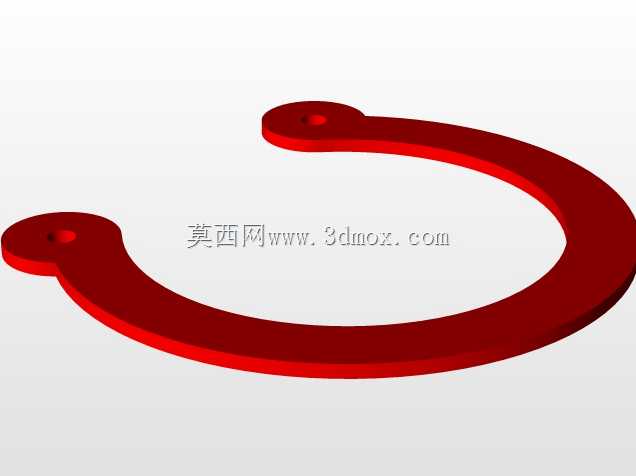

这款角式结构的流体控制阀，主要应用在石油化工、市政给排水、暖通供热等行业的管路系统中，承担管路介质通断、流量调节的核心功能，适配水、油品、低腐蚀性化工流体等多种常规介质的输送场景，尤其适合管路走向呈90度转折的安装点位，能减少管路弯头配置，降低系统整体流阻。从结构设计来看，阀体采用角式铸造成型，进出口分别为底部轴向法兰、侧部径向法兰的布局，安装时可直接对接垂直与水平走向的两段管路，无需额外加装弯头改变管路方向，能有效压缩管路安装空间，适合布局紧凑的管廊、设备夹层等安装场景。手动操作机构采用杠杆式手柄设计，相比常规手轮结构，操作力矩更小，开关行程更短，现场操作人员无需借助额外工具即可快速完成阀门启闭动作，手柄端部做了防滑锥面处理，沾附油污、水渍的工况下也能保证操作握持力，不会出现打滑脱手的问题。阀杆与阀体之间设置了多层密封结构，顶部的压盖通过周向均布的螺栓压紧密封填料，可在阀门长期运行出现密封磨损时，在线紧固压盖螺栓补偿密封预紧力，无需拆解阀体即可解决外漏问题，大幅降低现场维护工作量。阀体流道做了平滑圆弧过渡设计，介质从底部进口进入阀腔后，沿圆弧流道转向从侧部出口流出，避免了直角流道的介质冲蚀死角，能减少高速介质对阀体内壁的局部冲刷，延长阀体使用寿命，同时降低流道内的湍流噪声，适合对运行噪声有要求的民用暖通、楼宇供水场景。法兰连接面采用凸面密封结构，密封槽与法兰端面一体加工成型，安装时配合金属缠绕垫片即可实现高压下的可靠密封，法兰螺栓孔采用跨中均布设计，适配国标通用法兰的安装尺寸，现场安装时无需重新配打法兰孔，可直接替换同通径的常规角式阀，降低备件储备的品类要求。阀内部的启闭件采用锥面密封结构，密封面堆焊硬质合金层，耐介质冲蚀磨损，长期频繁启闭也能保证密封可靠性，阀杆与启闭件采用活动连接结构，启闭过程中密封面不会产生旋转摩擦，减少密封面的磨损量，提升阀门的整体使用寿命。顶部的阀位指示块采用醒目的黄绿配色，现场巡检人员站在地面即可清晰判断阀门的开关状态，避免误操作引发的生产事故。
