迷你摇摆式蒸汽动力装置模型

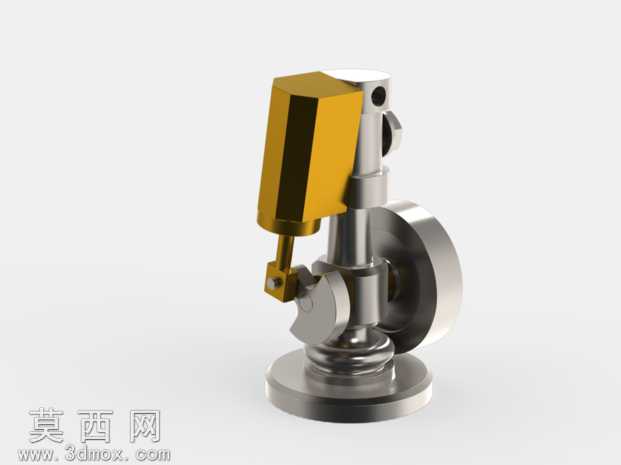

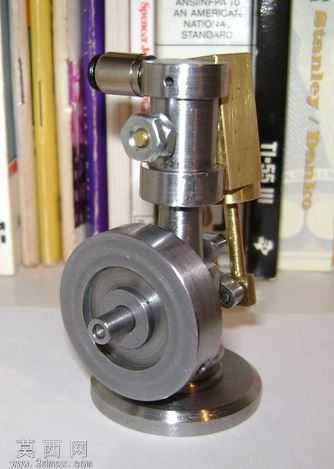

该作品为迷你摇摆式蒸汽动力装置的三维建模成果，建模过程围绕装置的实际运行逻辑展开，先从核心的动力输出结构入手搭建基础框架，首先完成底部圆形基座的建模，通过拉伸、倒角命令构建出平整且带有安装限位结构的基座形态，保证整个装置放置的稳定性。随后搭建立式气缸主体结构，采用旋转凸台命令生成气缸的圆柱形腔体与外壁，精准控制缸壁厚度与腔体内径尺寸，匹配活塞的往复运动行程需求，同时在气缸侧壁加工出进气与排气的通道孔位，保证气路的连通性。摇摆连接结构是该装置的设计重点，建模时通过同轴心配合完成气缸与支架的铰接结构设计，让气缸可围绕铰接轴做小幅度摇摆动作，以此实现配气相位的自动切换，无需额外设置复杂的配气阀组，简化了整体结构的同时还原了摇摆式蒸汽机的经典运行原理。飞轮部分采用旋转命令生成带减重槽的轮体结构，通过表面抛光质感的材质设置还原金属加工后的亮面效果，飞轮与曲轴采用过盈配合的装配关系，利用飞轮的转动惯量保证装置运转的平顺性，抵消活塞往复运动产生的顿挫感。管路与连接件部分，分别构建了黄铜材质的进气管路与金属材质的铰接紧固件，通过外观贴图与材质参数调整，区分出加工钢与黄铜两种不同金属的色泽与质感，钢质部件设置较高的反射度与细微的磨砂纹理，还原机加工后的金属表面状态，黄铜部件则设置偏暖的金属色泽与稍弱的反射效果，体现铜材的独特质感。装配阶段严格按照实际机械装配逻辑添加配合关系，活塞与气缸内壁添加同轴心与行程限位配合，曲轴与轴承位置添加旋转配合，铰接部位添加角度限位配合，保证所有运动部件无干涉，可完整模拟蒸汽通入后活塞往复运动、带动曲轴旋转、飞轮持续转动的完整运行过程，整体模型结构紧凑，细节还原到位，既展现了经典蒸汽动力装置的结构原理，也通过精致的材质搭配呈现出手工机械模型的精致质感。
