复古立式垂直蒸汽引擎结构设计

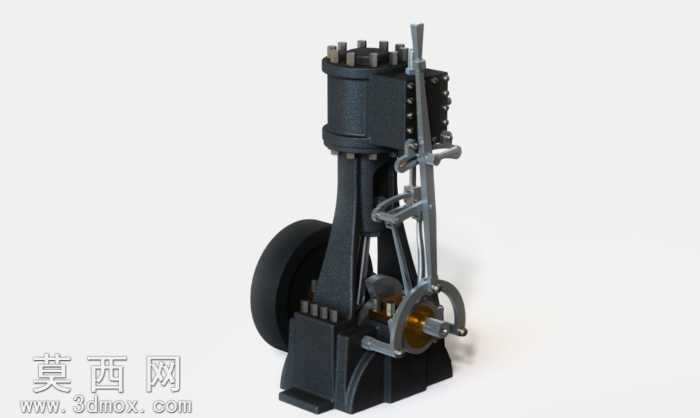

本作品为复刻经典立式垂直蒸汽引擎的三维建模设计，建模过程严格参考1947年《伍德森科普杂志》刊载的老式垂直蒸汽引擎实物结构，还原了早期工业动力装置的典型机械特征。建模阶段采用SolidWorks完成全参数化零件绘制，首先拆分引擎的核心组成模块：立式气缸总成、活塞连杆组件、曲柄飞轮组、侧置配气操纵机构、铸铁式机座，每个零件均按照真实机械装配逻辑完成配合约束，确保整体机构可实现模拟运转。材质渲染阶段针对不同部件匹配对应工业材质：气缸与机座采用哑光铸铁材质，还原老式铸钢件的粗糙磨砂质感与深灰黑金属色泽，表面添加轻微的使用磨损纹理提升真实感；连杆、操纵杆等运动杆件采用抛光钢材材质，呈现冷亮金属光泽；飞轮部分做发黑处理，边缘添加细微的锈蚀痕迹模拟年代感；配气阀的铜质衬套做旧化黄铜处理，与铸铁主体形成材质层次区分。结构设计上完整还原垂直蒸汽引擎的工作逻辑：立式气缸垂直布置于机座上方，活塞通过十字头结构连接垂直布置的连杆，将活塞的上下往复运动传递至侧下方的曲柄轴，驱动大直径飞轮储存转动惯量保证运转平稳；侧置的操纵摇臂与配气阀联动，可控制蒸汽进气时序与截止，还原早期蒸汽机的手动调速操纵结构。建模过程中对零件间的装配间隙做了合理还原，既保证虚拟装配无干涉，也保留了老式机械的合理公差特征，所有运动副均添加了合理的约束关系，可完成活塞往复、飞轮转动、配气机构联动的完整运动仿真，直观展示垂直蒸汽引擎将蒸汽压力转化为旋转动力的完整工作过程，整体模型兼顾结构准确性与复古工业质感，可用于老式动力机械的结构教学、工业复古场景渲染素材使用。
