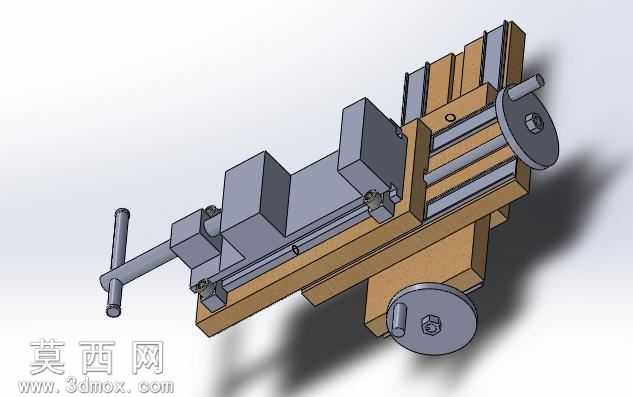

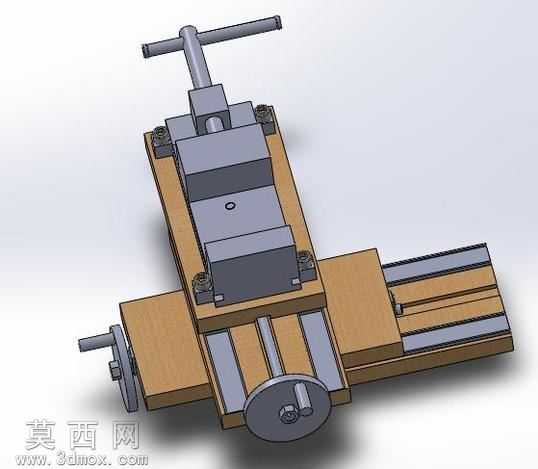

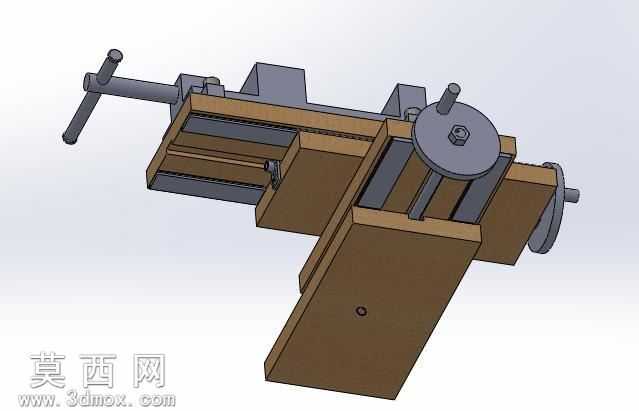

双向可调式机用2D虎钳结构设计

本作品为机用双向可调虎钳的三维结构设计，建模过程中严格遵循机械装夹部件的实际加工与装配逻辑，先完成核心基准件的参数化搭建，再依次完成各功能组件的建模与装配约束。首先构建虎钳的固定钳身底座，采用灰铸铁材质的视觉表现，赋予模型哑光深灰的金属质感，还原铸件表面细微的磨砂纹理，底座部分设计有与机床工作台匹配的安装定位槽，保证装夹时的基准精度。随后搭建活动钳体组件，钳口部分采用淬火合金钢的材质设定，通过高反光的金属材质参数表现热处理后的硬质表面特性，钳口加工有交叉防滑齿纹，建模时通过阵列特征精准还原齿形的角度与间距，保证装夹工件时的摩擦力足够，避免工件加工过程中出现滑移。传动部分采用梯形丝杠传动结构，建模时还原丝杠的梯形螺纹牙型，配合开合式螺母结构实现钳口的开合调节，丝杠端部设计有转动手柄，手柄表面做滚花纹理处理，通过凹凸纹理映射还原手动操作时的防滑触感。本设计额外增加了十字滑台结构，可实现虎钳整体在X、Y两个方向的手动进给调节，滑台导轨部分采用淬火钢材质，表面做磨削加工的亮面金属质感表现，配合燕尾槽导向结构保证滑动的平稳性，滑台的调节手轮带有刻度盘结构，建模时刻画刻度线与标识，方便操作人员精准调节进给量。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出虎钳各部件的结构轮廓与材质差异，辅助光源补全暗部细节避免阴影过死，背景采用浅灰白色纯色背景，突出机械结构本身的线条感，整体渲染效果还原工业工装部件的真实质感。设计过程中充分考虑虎钳的实际使用场景，各活动部件之间预留合理的装配间隙，避免实际加工后出现装配干涉，同时兼顾结构刚性，钳身与滑台的壁厚参数经过合理设定，保证装夹工件时不会出现结构变形，整体结构紧凑，调节便捷，可适配铣床、钻床等多类机加工设备的装夹需求，能够完成工件的定位夹紧与小范围位置调整，减少加工过程中反复装夹找正的时间，提升机加工的操作效率。
