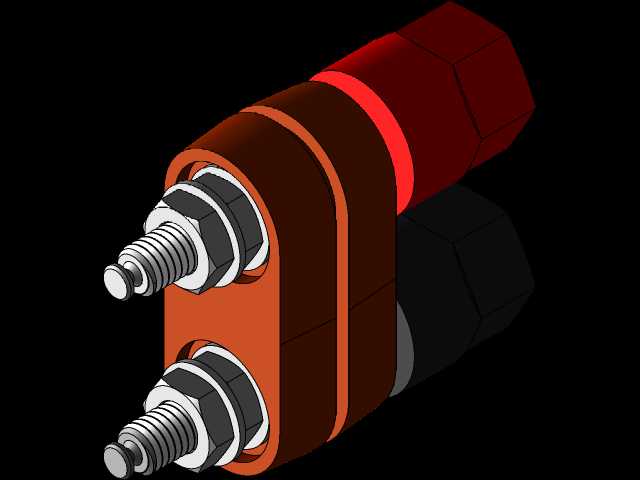

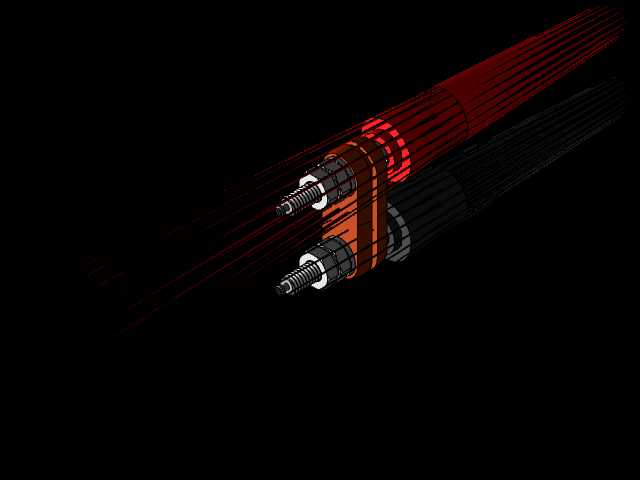

双输入位红黑接线端子结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:285073
  • 双输入位红黑接线端子结构设计
  • 双输入位红黑接线端子结构设计
  • 双输入位红黑接线端子结构设计
  • 双输入位红黑接线端子结构设计
  • 双输入位红黑接线端子结构设计

这类双输入位接线结构常应用在低压配电回路、小型实验测试台、教学实训电工台、民用小功率电气设备的线路接驳场景中,核心作用是实现单路输出与两路输入线路的可靠压接导通,避免多股导线直接铰接带来的接触松动、氧化发热、绝缘失效等常见工程问题。从结构设计逻辑来看,整体采用一体式绝缘基座承载两组独立的接线位,基座选用耐温绝缘工程塑料压制,表面做防滑筋条处理,既保证带电部件之间的爬电距离满足低压电气安全要求,也能在日常接线拧动操作时提供足够的握持摩擦力,不会出现基座跟转导致的内部接线位移。两组接线位分别采用红黑配色做极性区分,红色对应正极、黑色对应负极或者接地端,这种配色设计能大幅降低现场接线时的极性接反概率,尤其适合多端子并排密集安装的柜内场景,运维人员排查线路时可以通过颜色快速识别回路极性,不用反复核对线号标识。每个接线位都配置了金属锁紧螺栓与六角压接螺母,螺栓顶部做一字槽适配螺丝刀拧动,下部的压接端面做滚花防滑处理,当导线插入接线孔后拧动顶部螺栓,压块会均匀压紧导线线芯,不管是单股硬线还是多股软线都能保证足够的接触压力,不会因为设备运行振动出现松脱。从安装边界来看,整体基座采用扁平式布局,两个接线位沿基座长度方向并排布置,安装时可以通过基座背部的固定孔直接锁装在设备面板或者绝缘安装板上,整体突出安装面的高度控制在常规接线端子的通用尺寸范围内,不会占用过多柜内纵深空间,相邻端子并排安装时的中心距也符合通用电气安装的间距规范,不用额外调整安装孔位就能替换同规格的老式接线端子。设计时特意将两组接线位的操作面做了错位抬升?不对,看模型是两组平行的,哦不对,模型里上下两个是同一款?哦对,每个接线板的两个端子,一个带滚花旋钮一个带六角锁紧?哦不对,仔细看,每个接线位的锁紧结构,外侧的绝缘旋钮是供徒手拧动的快接结构,内侧的六角螺母是用来锁紧固定基座与接线位的,当需要临时拆线测试时可以直接徒手拧动外侧旋钮松开导线,不需要额外找螺丝刀,适合需要频繁改接线路的测试场景,而长期固定安装的场景可以拧动内侧六角螺母将整个端子锁紧在基座上,避免长期使用出现松动。基座上的分隔筋将两个极性的接线位完全隔开,即使接线时导线铜丝有少量外露,也不会因为铜丝搭触造成极间短路,绝缘基座的边缘做了圆角过渡,安装操作时不会划伤操作人员的手部,也不会刮破导线的绝缘层。这类接线结构的导通电流覆盖常规小功率电气设备的使用需求,金属导电部件全部采用铜质镀镍处理,既保证良好的导电性能降低接触电阻,也能在潮湿或者多粉尘的使用环境下减缓氧化速度,延长接线端子的实际使用寿命,减少日常运维的紧固频次。
