1:60传动比蜗轮蜗杆减速机齿轮结构

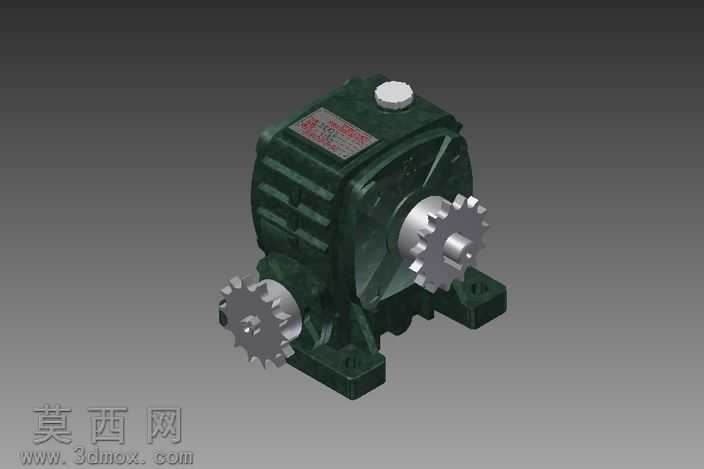

本作品为传动比1:60的蜗轮蜗杆式减速机齿轮集成结构三维建模成果，建模阶段优先还原减速机的核心传动逻辑与装配关系，首先搭建整机的基准装配坐标系，依次完成铸造箱体、输入侧蜗杆、输出侧蜗轮齿轮、端盖、安装底座、注油孔盖、输出链轮等核心零部件的参数化建模。建模过程中对齿轮齿形采用渐开线齿廓参数化生成，严格匹配1:60减速比对应的齿数以保证传动比精准，对箱体的铸造圆角、安装地脚的螺栓孔位、轴承安装位的同轴度公差预留结构都做了精细化还原，避免出现装配干涉问题。材质与渲染阶段，针对铸铁箱体赋予深绿色磨砂铸铁材质，还原工业减速机的漆面质感，对金属齿轮、输出链轮赋予金属切削加工后的哑光钢材质，对注油孔盖、密封端盖赋予工程塑料与镀锌金属的差异化材质，通过三点布光方案突出整机的结构层次，渲染输出时保留适当的环境反射以增强模型真实感，清晰展现各部件的装配位置与结构特征。结构设计上，该减速机采用单级蜗轮蜗杆传动结构，输入轴连接动力源后通过蜗杆带动蜗轮实现大减速比动力输出，输出轴端配套链轮可直接对接传动链条，箱体采用一体化铸铁铸造结构保证刚性，底部安装地脚设置对称螺栓孔便于设备固定，箱体顶部设置注油孔用于日常润滑维护，整体结构紧凑、传动平稳，适配低转速大扭矩的动力传输场景。设计思路围绕工业通用减速机的实际应用需求展开，优先保证核心传动结构的参数准确性，兼顾外观细节的还原度，既可以作为机械设计教学的演示模型，也可用于设备布局的配套选型参考，建模过程中对各零部件的配合间隙做了合理预留，符合实际机械加工与装配的工艺要求，避免出现不符合生产实际的理想化结构。
