蜗轮蜗杆式GONBR减速机三维结构设计

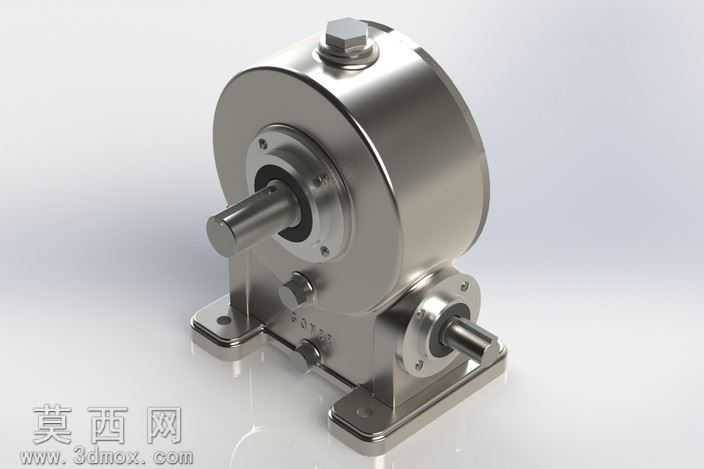

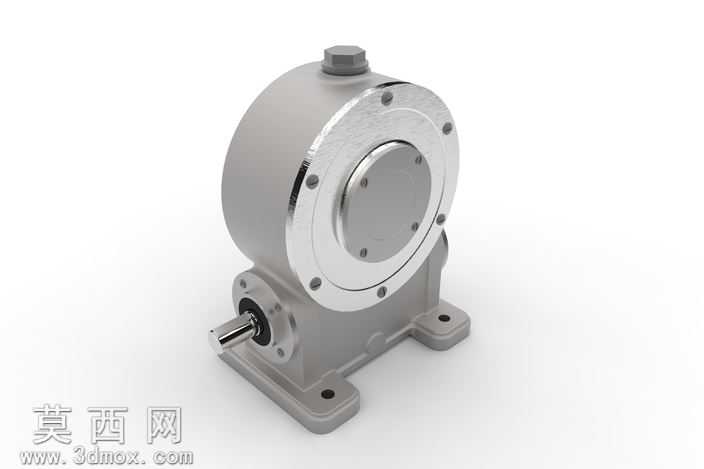

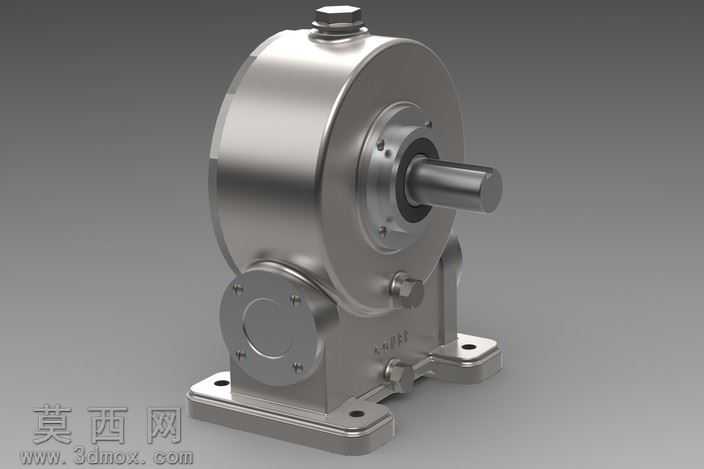

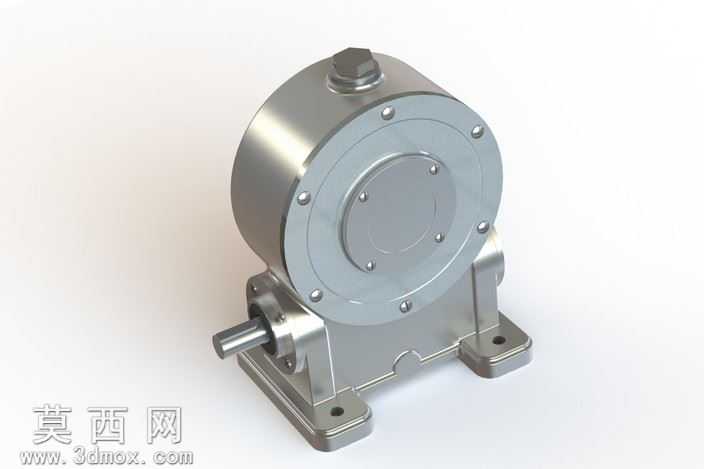

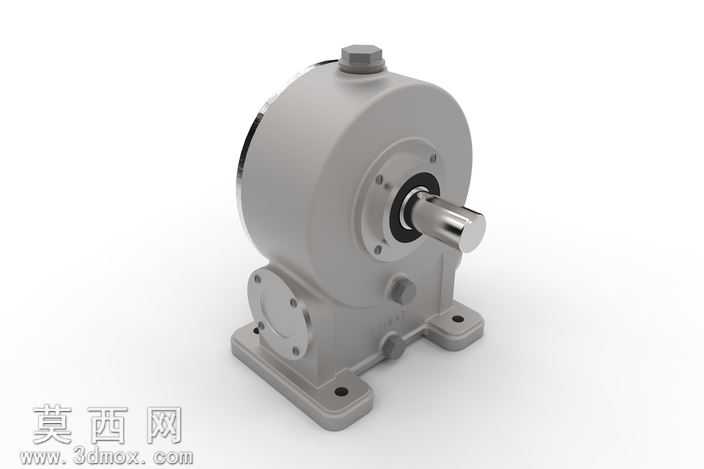

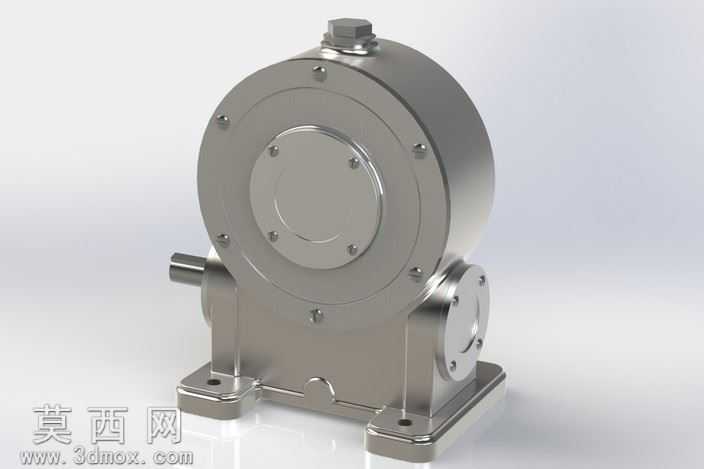

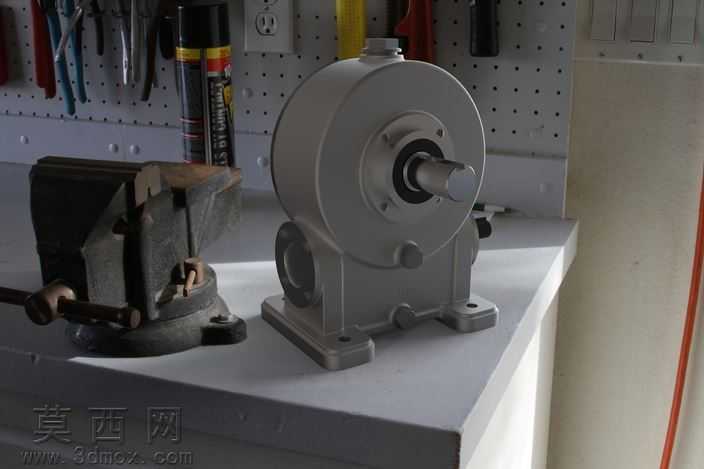

本作品为蜗轮蜗杆结构形式的GONBR减速机三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对减速机的各个组成部件进行了1:1等比例还原，完整呈现了该类减速机的真实结构形态。建模阶段首先搭建整机的装配基准框架，从底部安装底座开始逐步构建，底座采用带安装孔的支脚式结构，建模时精准绘制了底座的安装定位孔尺寸、加强筋结构，保证底座的支撑结构符合实际承重需求。随后构建主体壳体部分，壳体为圆柱式腔体结构，建模时对壳体的壁厚、轴承安装位、端盖连接螺孔位置都进行了精准绘制，还原了壳体上的油位观察孔、注油口、放油螺塞的细节结构，保证腔体内部可以容纳蜗轮蜗杆传动副，同时满足润滑密封的结构要求。传动部分的建模是核心内容，蜗杆与蜗轮的齿形参数按照标准蜗轮蜗杆传动参数绘制，建模时通过参数化方程生成精准的齿廓曲线，保证齿面啮合的结构合理性，输入轴与输出轴的轴肩、键槽、轴承配合位都按照机械加工标准设计，还原了轴端的密封结构、轴承定位挡圈的细节。端盖部分分别绘制了输入端、输出端以及侧部的检修端盖，端盖上的连接螺栓孔、密封槽结构都完整呈现，螺栓、螺母等标准件都按照国标参数建模，装配时采用同轴、重合、距离等标准配合约束，保证各个部件的装配关系准确，转动副可以实现模拟运转的运动效果。渲染阶段采用金属材质赋予整机外观，壳体部分赋予磨砂金属质感的铸钢材质，轴类零件赋予光亮的精钢材质，螺栓等标准件赋予镀锌金属质感，通过环境光、漫反射的参数调整，还原金属零件的真实光影效果，突出减速机的工业质感。整体设计思路围绕蜗轮蜗杆减速机的大传动比、反向自锁的特性展开，结构布局紧凑，安装底座的设计保证了整机安装的稳定性，侧置的蜗杆输入、轴向输出的布局适配常见的传动安装场景，模型结构完整无缺失，可用于减速机结构教学、装配模拟、传动原理演示等场景，能够清晰展示蜗轮蜗杆减速机的内部构造与装配逻辑。
