开放式箱体结构齿轮减速机三维设计

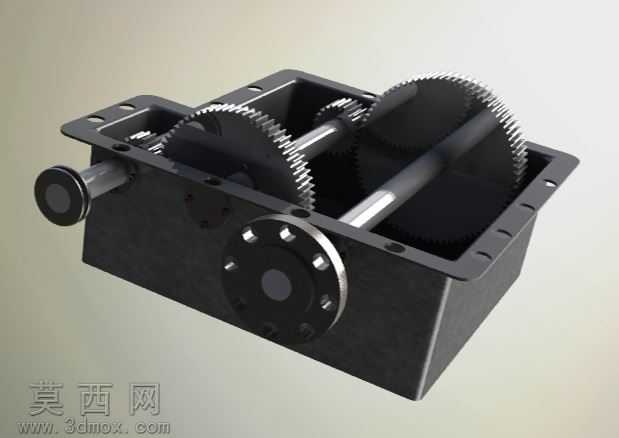

本作品为齿轮减速机的三维建模设计，整体采用剖视展示的开放式箱体结构，可清晰呈现内部传动组件的排布与啮合关系。建模过程中首先完成箱体基体的构建，对箱体的安装孔位、法兰连接面、轴承安装座等结构进行精准还原，保证各安装基准的位置精度符合常规减速机的装配要求。内部传动部分依次完成输入轴、中间轴、输出轴的轴段建模，根据传动比匹配对应参数的直齿圆柱齿轮，对齿轮的齿形、轮毂、键槽结构进行细化处理，确保齿轮啮合时的齿面贴合度符合传动逻辑。轴系配套的轴承定位台阶、轴端挡圈安装位、输入输出端的连接法兰结构都逐一进行建模还原，清晰展现二级齿轮减速的传动路径：动力从输入轴传入，经过第一对齿轮啮合减速传递至中间轴，再经第二对齿轮啮合减速后从输出轴传出，完整呈现减速增扭的传动原理。渲染阶段采用哑光金属材质模拟箱体的铸铁质感，齿轮与轴类零件采用光亮金属材质区分不同构件，通过柔和的环境光影突出各零件的结构轮廓与装配关系，让内部传动结构一目了然。设计过程中重点考量了各零件的装配干涉问题，对轴与轴承、齿轮与轴、箱体与端盖的配合位置进行间隙校验，保证整体结构符合机械装配的工艺逻辑，直观展现了齿轮减速机的内部构造与传动原理，可作为机械传动结构学习、减速机结构认知的参考模型。
