恒流LED驱动电路板三维结构设计

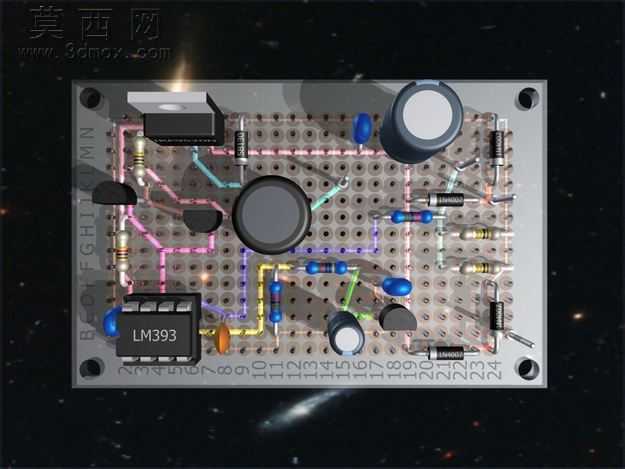

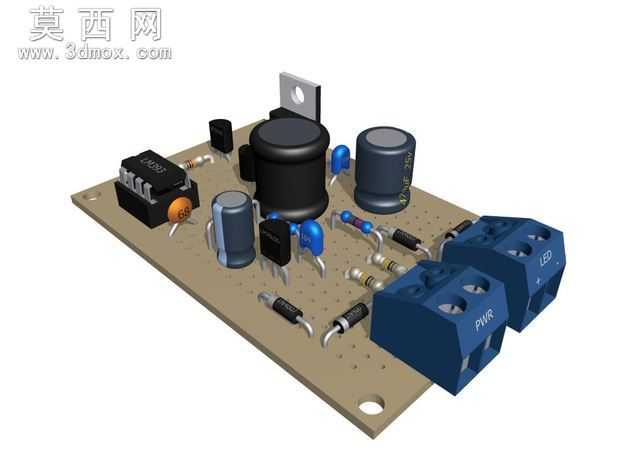

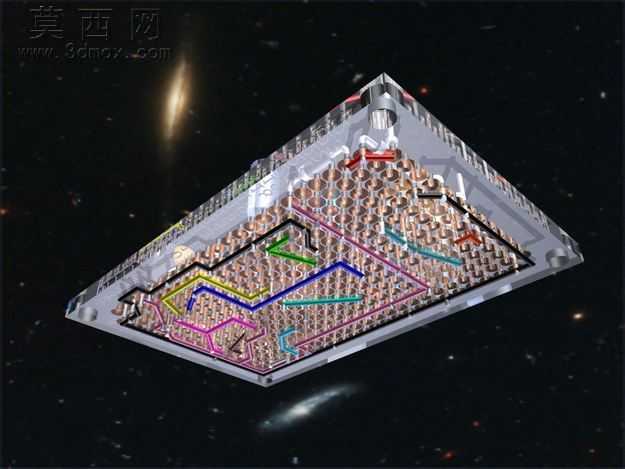

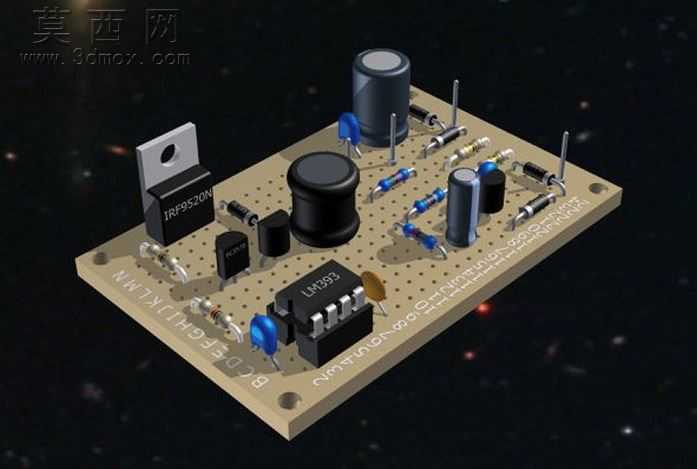

本作品为恒流LED驱动电路板的三维建模设计，完整还原了驱动板的实物结构与全部元器件布局，建模过程严格遵循电子硬件设计的尺寸规范，对每一个元器件都进行了精细化的建模还原。建模时首先搭建PCB基板的基础结构，按照实物比例还原基板的安装孔位、边缘倒角与板厚参数，基板表面的丝印标识也做了对应呈现，还原真实电路板的外观特征。板上元器件建模覆盖了全部核心部件：包含大容量电解电容，还原了电容的铝壳外壳、顶部防爆压痕、引脚折弯形态；功率电感还原了磁芯结构、线圈绕制纹理与固定底座；整流桥、贴片电阻、直插二极管、蓝色接线端子等部件都逐一还原外形细节，接线端子上的PWR、LED标识也做了清晰呈现，元器件的引脚焊接形态、排布间距完全匹配真实电路板的焊接效果。渲染阶段采用写实材质配置，PCB基板赋予哑光玻纤板材质，电解电容赋予深色磨砂塑料与金属顶盖材质，金属引脚赋予亮面金属材质，接线端子赋予深蓝色硬质塑料材质，电感磁芯赋予铁氧体哑光金属质感，通过光影调整突出元器件的立体感与电路板的层次结构，整体渲染效果贴近实物拍摄质感。设计上这款恒流LED驱动支持驱动单颗1W或两颗3W LED，采用高效率开关模式工作，可适配6-14V交流或9-18V直流电源输入，支持350mA与700mA两种输出电流配置，建模时也对应还原了不同配置下的元器件位布局，完整呈现驱动板的电路硬件结构，可用于电子结构教学、驱动方案展示、3D装配演示等场景，模型包含STEP、IGS、STL等通用格式，可适配多数三维软件打开使用，能够直观展现LED驱动板的硬件构成与装配关系。
