塑料手柄下半部分成型注塑模具结构

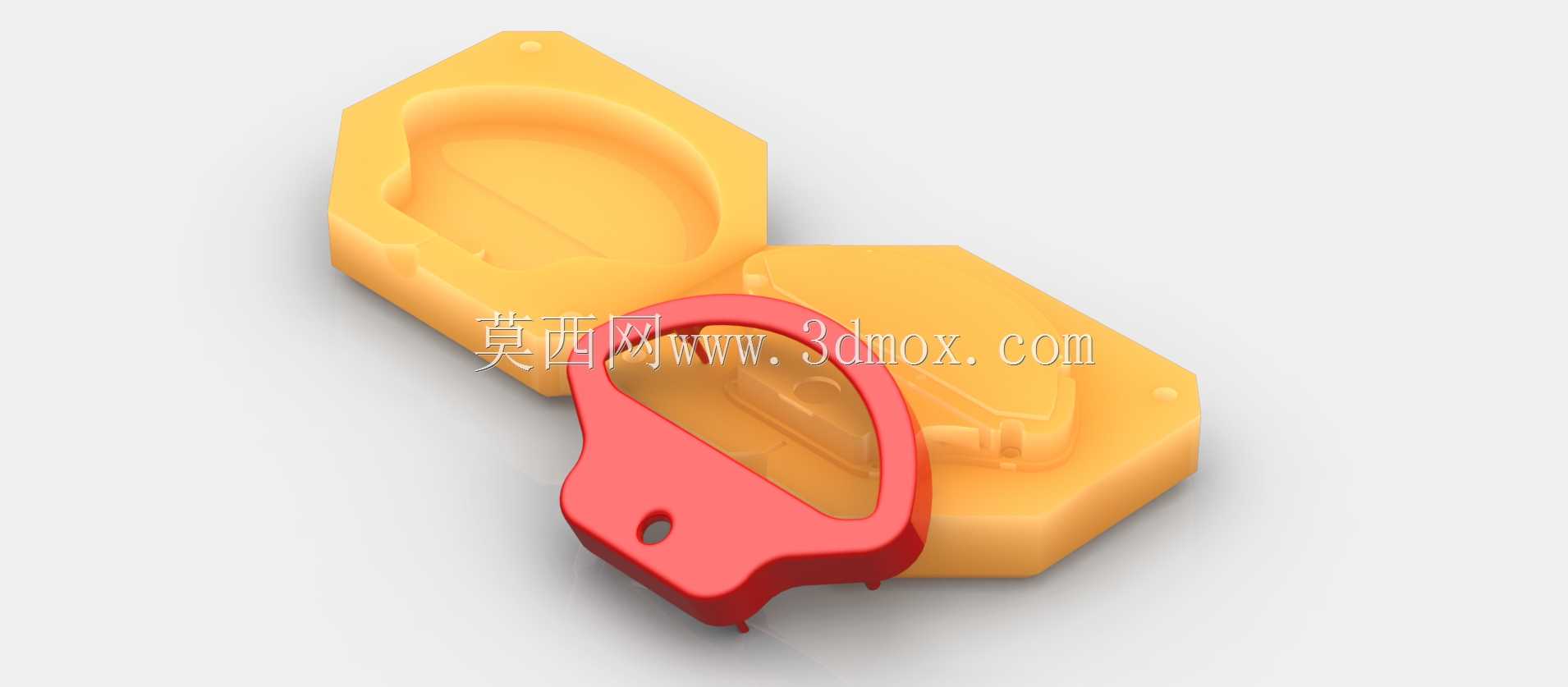

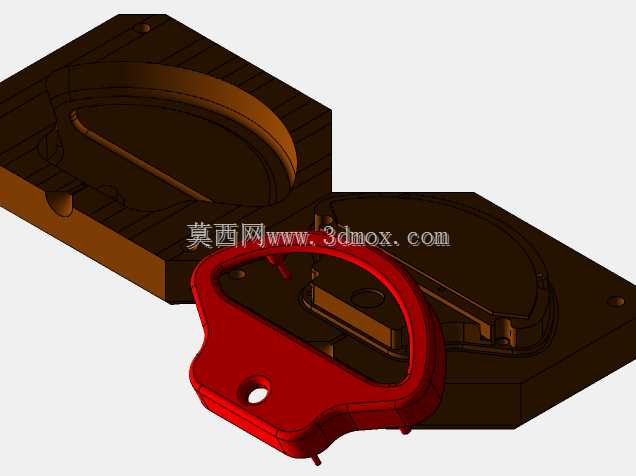

这套模具针对小型塑料手持部件的下半段结构做成型设计，适配日常手持工具、便携小型器械的握持部件批量生产场景，在日用五金、小型工具制造的注塑生产环节中，可直接对应小尺寸带握持弧度塑料件的成型需求。模具整体采用分体式型腔结构，分模面沿着手柄部件的最大轮廓线设置，开模时可直接沿垂直分模方向完成脱模动作，避免侧向抽芯结构带来的模具复杂度提升，有效降低小批量生产时的模具加工成本与后期维护难度。型腔部分完全复刻塑料手柄下半段的外形特征，包括握持区域的弧形过渡、安装定位用的小孔结构、边缘的卡扣配合位都在型腔中做了对应加工，成型后的塑件无需大量二次修边，可直接与上半段手柄部件完成扣合装配。考虑到3D打印快速制模的适配性，模具的壁厚设置均匀，所有转角位置都做了适配塑料熔体流动的圆角过渡，避免注塑过程中出现应力集中导致的塑件变形，同时也减少3D打印模具时的支撑结构用量，降低模具原型的打印后处理工作量。模具的合模定位采用边缘止口设计，上下模合模时可通过周边的凹凸配合结构自动找正，无需额外加装复杂的导柱导套结构，适配小批量试生产、快速打样的生产场景，对于需要快速验证手柄握持手感、装配匹配度的产品开发阶段，这套模具结构可快速完成塑件试制，缩短产品开发的验证周期。从安装边界来看，模具整体外形为带切角的类六边形结构，可直接适配小型桌面式注塑机的模架安装尺寸，模腔的进料口设置在塑件非外观面的侧端位置，进胶痕迹不会残留在手柄的握持接触区域，保证成型后塑件的外观质感满足日用产品的使用要求。冷却流道采用随形布局的简易通道，适配3D打印模具的加工特性，可在注塑过程中快速带走型腔内的热量，缩短塑件的冷却定型时间，提升小批量生产时的成型效率。
