仿生鸭腿划水推进振荡机构设计

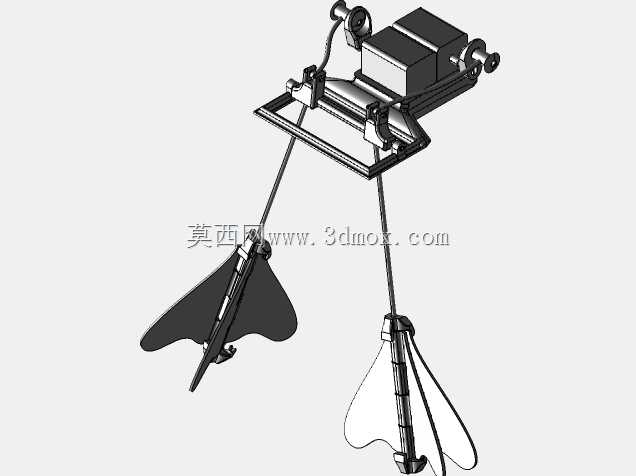

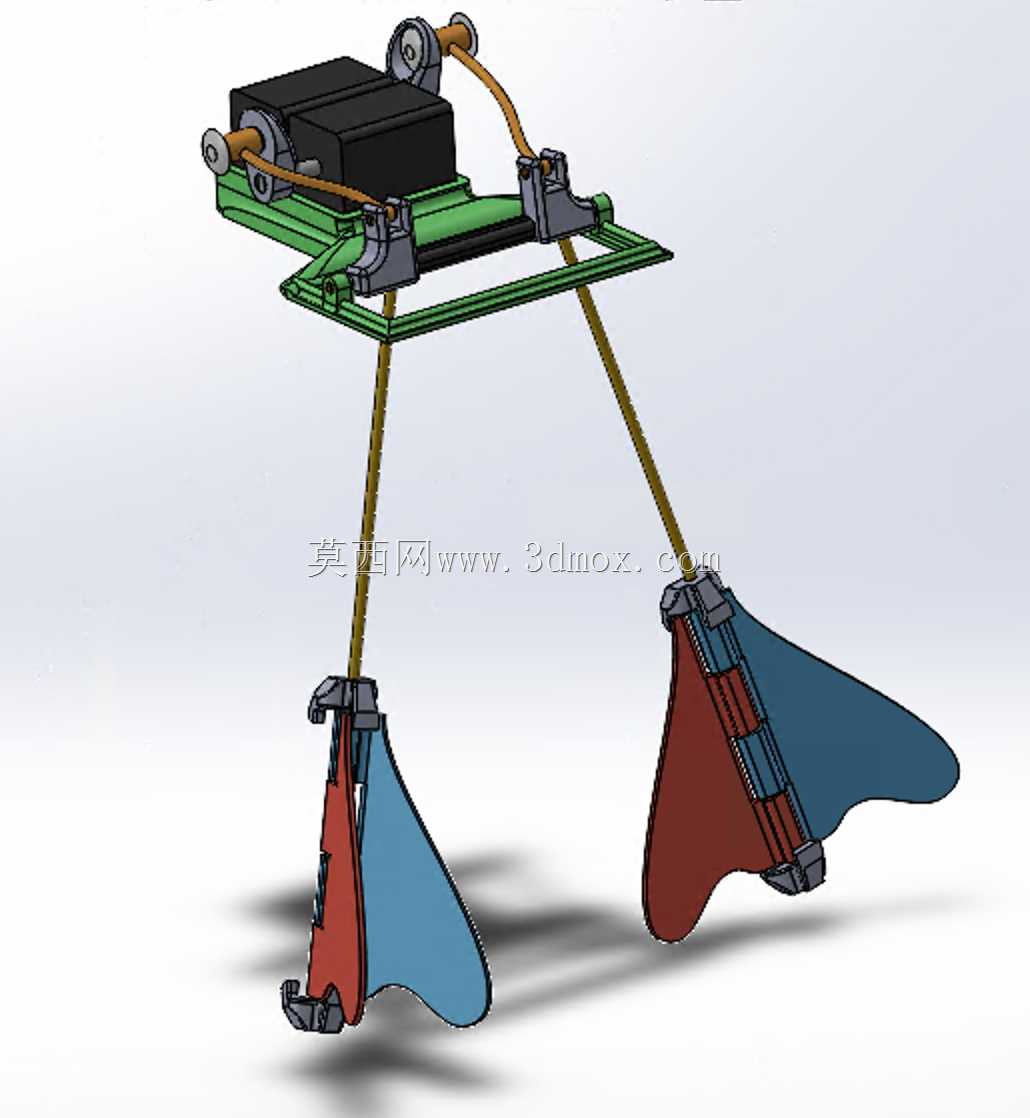

这套仿生鸭腿振荡推进机构，核心面向小型水面无人作业载具、近岸水文探测浮台、水下仿生观测设备的动力单元开发场景，可替代传统螺旋桨推进结构，解决浅水区水草缠绕、泥沙卡滞的常见工程问题。整套机构采用双步进电机独立驱动双腿，主体承载框架、腿杆连接座、蹼片铰接结构均可通过3D打印工艺制作，适配小批量定制化的水下设备快速迭代需求。从功能实现逻辑来看，机构模拟野鸭划水的生物力学特性：当腿杆向前复位摆动时，蹼片会沿铰接轴向前折叠收拢，大幅减小迎水面积，降低回程阶段的水阻损耗；当腿杆向后做推进摆动时，蹼片在水流冲击力作用下自动展开至最大迎流面积，将摆动动力高效转化为向前的推进力，整套动作无需额外的蹼片驱动舵机，仅靠机械结构配合水流作用力即可完成状态切换，减少了水下密封点位与故障概率。设计过程中优先考虑了安装边界的适配性，上部驱动模块的安装基座预留了标准孔位，可直接固定在直径150-300mm的圆柱形浮体底部或小型水下舱体下方，双腿的摆动幅度可通过步进电机的脉冲参数灵活调整，适配0.2-1m/s的行进速度区间，蹼片采用流线型仿生轮廓，边缘做圆弧过渡处理，避免划动过程中勾挂水中杂物。铰接位置均预留了密封衬套安装槽，可搭配O型圈实现转动部位的动密封，满足淡水浅水区的长期作业防护要求。腿杆采用碳纤维杆与3D打印接头拼接的结构形式，在保证整体结构刚度的前提下降低了往复摆动的惯量，减少步进电机的负载扭矩需求，驱动模块的布线均沿框架内部走线槽布置，避免线缆随摆动反复弯折出现破损。整套机构的运动逻辑经过多轮运动学仿真验证，双腿可设置为同步摆动或交替摆动模式，交替摆动模式下可抵消单侧划水产生的侧向偏转力矩，保证载具行进的直线稳定性，无需额外增加舵面调整航向，进一步简化了小型载具的动力系统结构。
