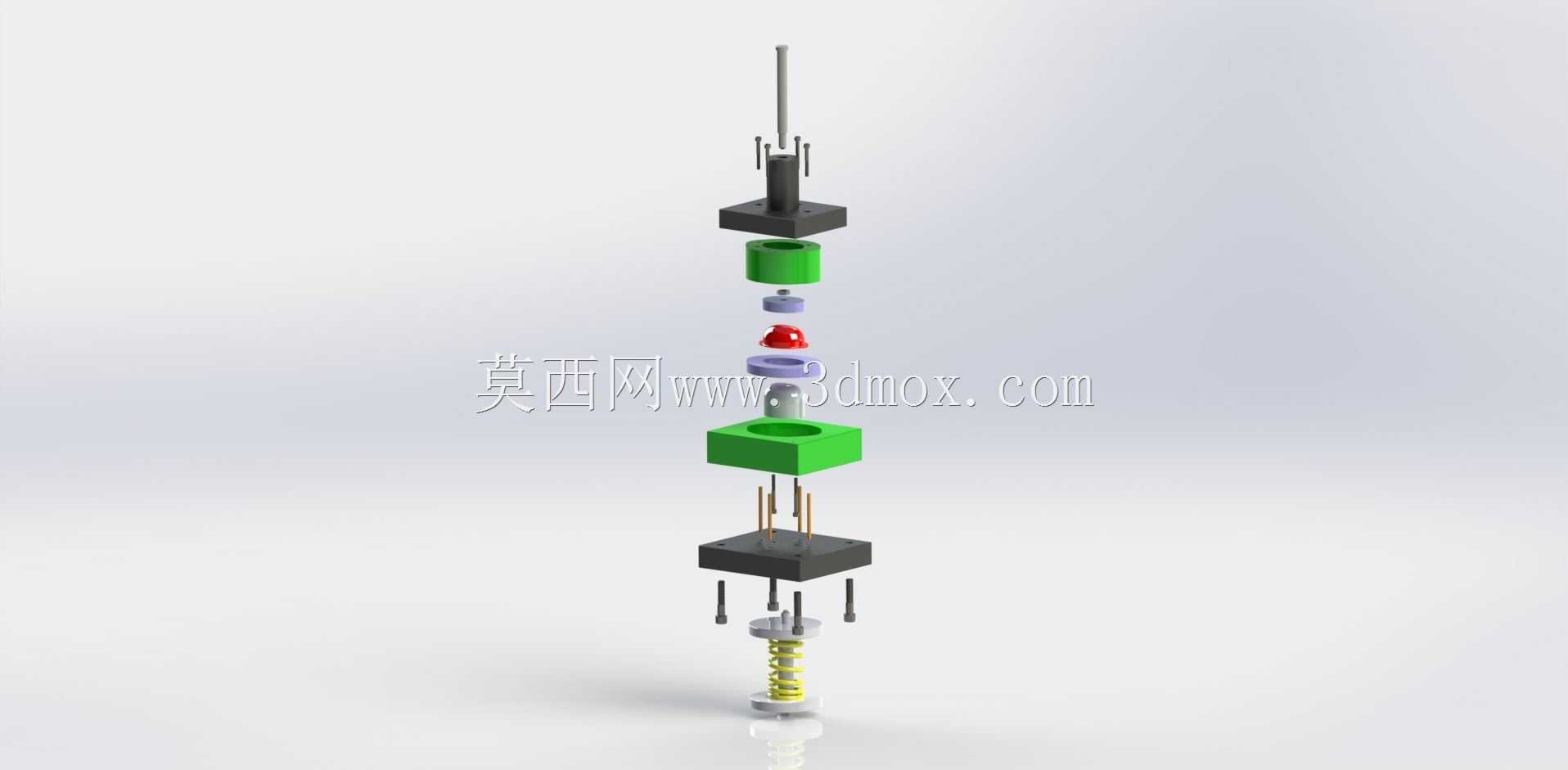

带弹簧复位结构的立式注塑模具爆炸视图

这套立式排布的模具结构，主要面向小尺寸带内凹特征的塑胶件量产场景，常见于消费电子小型按键、家电装饰卡扣这类对成型精度有一定要求的零件生产环节，适配常规吨位的立式注塑机安装使用。整套结构采用上下分层的模架布局，从上至下依次排布浇口套组件、上模固定板、型腔镶件、成型顶出小件、型芯镶件、下模固定板、复位弹簧与顶杆导向部件，爆炸视图清晰拆分了每一层的装配关系，能直观看到各零件的配合边界。设计时优先考虑了小零件量产的脱模顺畅性，在动模侧设置了独立的顶出复位结构，采用矩形截面弹簧提供复位动力，弹簧预压量按照常规注塑模设计规范选取，保证开模顶出后顶杆能完全回位，避免合模时顶杆碰伤型腔表面。导向部件采用独立导柱配合直身导套的结构，导柱安装位置避开了浇口与成型区域，合模时导柱先进入导套完成定位，再让型腔与型芯贴合，能有效减少合模错位导致的产品飞边问题。浇口设置在上模中心位置，采用点浇口进料方式，熔体从浇口套进入后直接填充到型腔中心，填充过程中熔体流动距离短，能减少小零件填充不足、熔接痕明显的成型缺陷，浇口残留痕迹小，后续零件去浇口的工作量更低。安装边界方面，上下模固定板的安装孔位按照常规立式注塑机的模板螺孔间距设计，不需要额外加工转接板就能直接装夹，模架整体闭合高度适配常见20吨到50吨立式注塑机的容模空间，开模行程预留了足够的取件空间，不管是人工取件还是搭配小型机械手取件都能适配。成型零件部分采用镶件拆分设计，型腔与型芯都做成独立镶件嵌入模架固定板，后续如果产品局部结构调整，只需要更换对应镶件就能快速改模，不需要重新加工整套模架，能降低小批量试产阶段的改模成本。顶出部件采用多根小直径顶杆均匀排布在零件周边，顶出力分布均匀，避免顶出时小零件出现顶白、顶变形的问题，顶杆与型芯的配合间隙控制在0.02mm以内，既保证顶杆滑动顺畅，又不会出现熔体跑飞边的情况。整套结构没有复杂的抽芯机构，整体结构紧凑，加工难度低，适合小型塑胶件的快速量产，装配时只需要按照爆炸视图的分层顺序依次装入各部件，调整好弹簧预压量与导柱配合间隙就能完成组装，后期维护时也能快速拆分清理型腔残留的塑料飞边。
