工业废料收集周转金属料斗结构设计

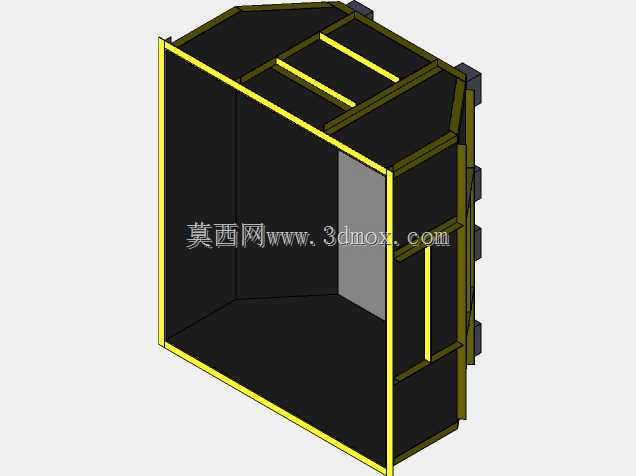

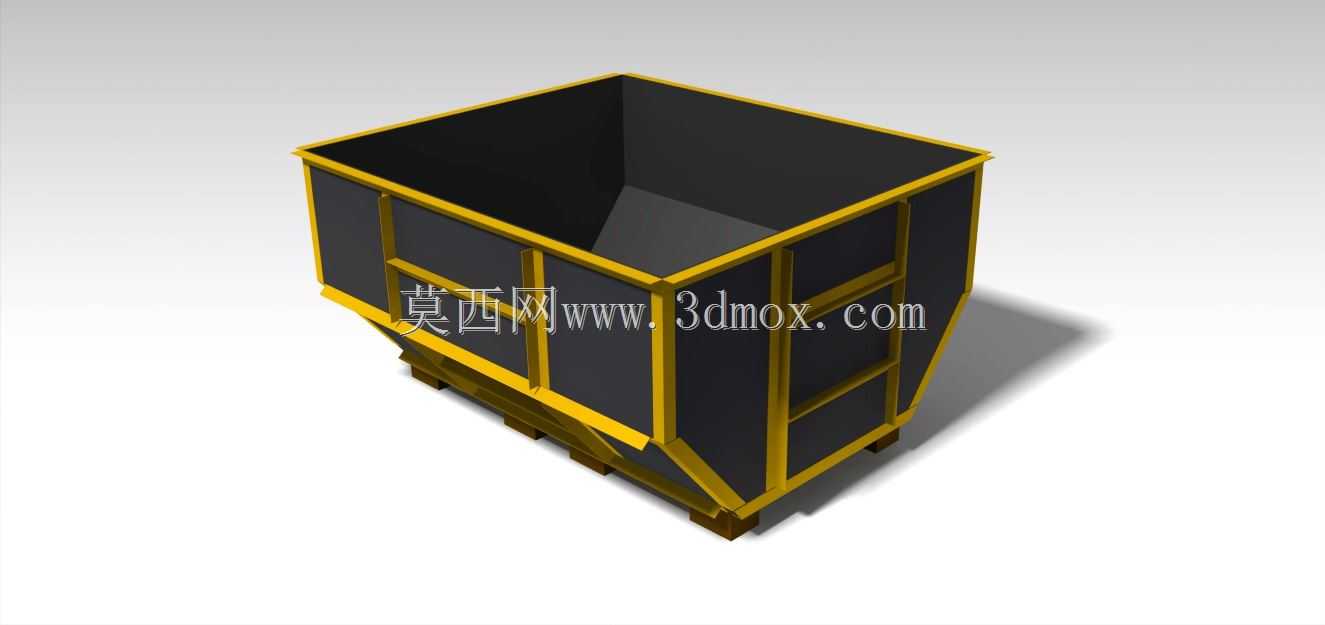

这款废料收集料斗主要面向机械加工车间、焊接作业区、装配生产线的边角料归集场景设计，日常用来承接切削加工产生的金属切屑、焊接作业残留的焊渣焊瘤、装配过程中产生的废弃包装料与不合格小型零件，避免零散废料散落在作业地面造成人员绊倒、尖锐废料划伤的安全隐患，同时能大幅降低车间零散废料的清运频次。从结构设计逻辑来看，整体采用上宽下窄的倒梯形斗体结构，上口做外扩式敞口设计，作业人员在距离料斗一定范围内倾倒废料时，不容易将废料撒到斗体外部，下口收窄的结构既可以让斗内废料依靠自重向底部中心聚拢，也能适配叉车叉取转运时的重心分布，避免满载转运过程中出现料斗倾翻、废料洒落的问题。斗体外围采用等边角钢做框架加强，沿斗体上口、竖向棱边、中下部横向位置分别布置加强筋，侧壁采用薄钢板焊接封闭，所有焊接位置都做连续满焊处理，避免细小切屑从焊缝缝隙漏出，同时框架结构能承受废料堆积产生的侧向挤压力，即使满载钢质切屑也不会出现侧壁鼓胀变形的问题。斗体底部预留标准叉车叉齿插槽，插槽的净间距、内部净高度完全匹配常规1.5吨到3吨级内燃叉车、电动叉车的叉齿尺寸，不需要额外辅助吊具就能完成叉取、转运、倾倒全流程作业，斗体底部的支撑脚高度预留了100mm的叉车作业间隙，同时能让斗体放置在地面时保持平稳，不会因为地面微小凹凸出现晃动。从安装与使用边界来看，这款料斗不需要额外做地面固定，可根据车间作业点位的调整灵活挪动位置，斗体上口边缘做了折边钝化处理，避免作业人员靠近时被锋利边缘划伤，竖向加强筋同时可以作为临时的挂点，用来挂置清扫用的毛刷、铁钩等辅助工具。斗体内部做了平滑过渡设计，没有容易卡滞废料的死角，倾倒时废料能顺着倾斜的内壁完全滑出，不会出现边角位置积料残留的问题，日常清理只需要用高压气枪吹扫内壁就能完成清洁，维护难度极低。考虑到车间内可能存在的切削液、焊接飞溅等工况，斗体表面做了耐磨防腐涂层处理，长期接触带切削液的湿切屑也不会出现过早锈蚀的问题，框架的角钢厚度经过载荷校核，满载状态下的结构安全系数达到2.5以上，完全满足工业车间日常废料周转的使用强度要求。
