带法兰连接结构的多规格工业直管

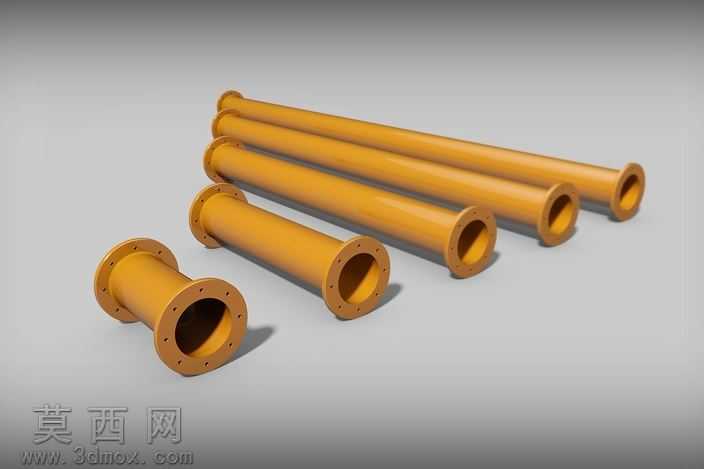

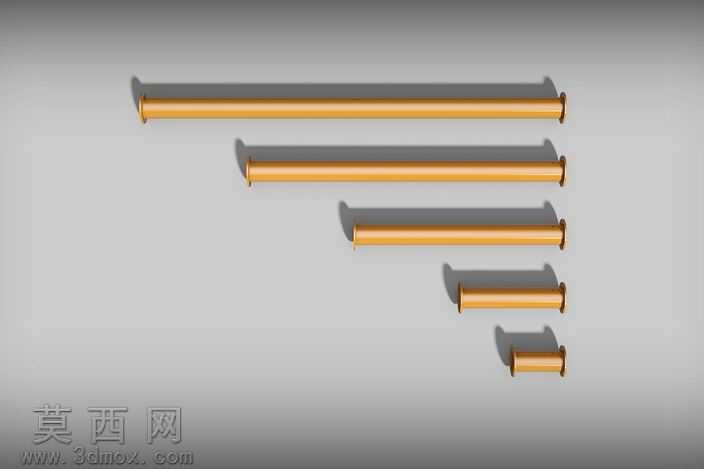

本系列工业直管采用三维参数化建模方式完成全流程设计，建模阶段首先梳理管路系统的实际应用需求，确定核心尺寸参数：管道外直径统一为300毫米，内直径为280毫米，配套连接法兰外径为450毫米，法兰厚度30毫米，法兰端面均匀分布8个适配M16螺栓的安装孔，螺栓孔直径为17.5毫米，同时规划了750毫米、1500毫米、3000毫米、4500毫米、6000毫米共五种标准长度规格，覆盖工业管路系统中不同跨距的连接需求。建模过程中先绘制直管的截面轮廓，通过拉伸特征生成基础管体结构，再单独构建法兰盘的参数化模型，通过同轴心、端面重合的装配约束将法兰与管体两端精准对齐，对法兰与管体的连接位置做圆角过渡处理，消除应力集中的结构隐患，同时对螺栓孔做环形阵列排布，保证各安装孔的位置度符合管路装配的公差要求。材质与渲染阶段，针对工业管道常用的防腐涂装特性，为模型赋予暖黄色的工业防护漆材质，调整材质的粗糙度参数模拟真实漆面的哑光质感，添加细微的颗粒纹理还原实际喷涂工艺的表面效果，在场景中搭建柔和的三点布光系统，主光源从侧上方投射突出管道的圆柱轮廓与法兰的结构层次，辅光源补光弱化暗部死黑，添加柔和的地面阴影增强模型的真实感，渲染输出时兼顾结构清晰度与视觉质感，清晰展现管道的内外径比例、法兰的螺栓孔分布、不同长度规格的尺寸差异。设计思路上，本系列直管采用标准化法兰连接结构，可直接与同规格的法兰式阀门、弯头、泵体等管路部件快速对接，无需额外加工适配结构，统一的管径参数保证管路内部流体输送的通畅性，避免变径带来的流阻增大问题，多长度规格的设计可让工程人员根据实际管路布局灵活选型，减少现场切割、焊接的二次加工工作量，模型同时保留了完整的参数化特征，设计人员可根据实际项目需求快速调整管径、法兰尺寸、管体长度等参数，快速衍生出适配不同压力等级、不同输送场景的管道模型，大幅提升管路系统的三维设计效率。
