双线轮廓红心造型创意结构设计

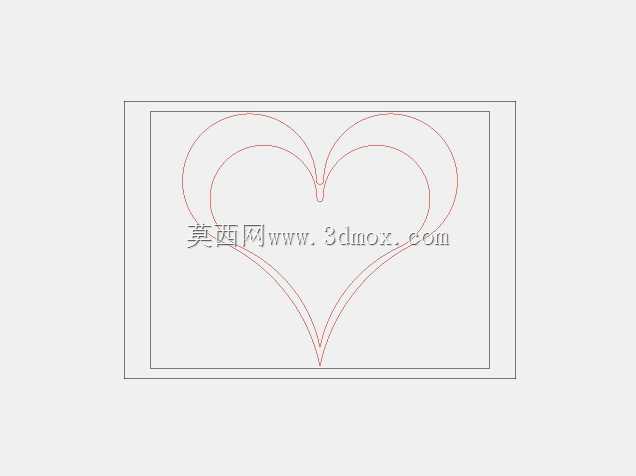

这类双线轮廓心形结构，常应用在文创装饰构件、主题活动装置、礼品配套结构的设计环节中，作为核心视觉承载部件，既可以单独作为激光切割、线切割加工的成型样件，也可以嵌套在主题展示台、婚庆装饰架、文创摆件的框架结构中作为标志性造型单元。从实际使用场景来看，该结构采用内外双层闭合心形线条的设计思路，两层轮廓保持均匀的间距偏移，没有出现线条交叉、断点的问题，能够直接适配数控切割设备的走刀路径生成需求，不需要二次修整轮廓线条。设计过程中优先考虑了轮廓的顺滑度，心形顶部的内凹圆弧、两侧的外凸弧面以及底部的尖点过渡都做了曲率连续处理，避免加工过程中出现走刀顿挫、棱角突兀的问题，切割完成后的边缘不需要额外打磨就能达到顺滑的视觉效果。从安装边界来看，该结构的外轮廓被约束在矩形边界范围内，外层心形的最宽处、最高处都预留了足够的装夹余量，不管是采用板材夹持加工还是后续与外围框架拼接，都不会出现轮廓超出安装位的情况；内层心形与外层轮廓的间距保持一致，既保证了双层线条的视觉层次感，也预留了足够的结构强度，即便是采用薄亚克力、薄金属板材加工，也不会出现线条过窄导致的结构变形、断裂问题。在功能特性上，该结构没有多余的冗余特征，所有线条都是连续闭合的矢量轮廓，既可以直接导出为切割路径加工平面构件，也可以基于该轮廓做拉伸、扫掠操作生成三维实体结构，适配不同的展示场景需求；比如做桌面摆件时可以基于该轮廓拉伸成带厚度的立牌，做装饰挂件时可以在顶部预留挂孔位置，做发光装饰时可以在内层轮廓内嵌灯带槽，不需要对核心轮廓做大幅调整就能适配不同的功能需求。实际建模过程中，先绘制基准心形的核心轮廓，通过等距偏移命令生成内层线条，再逐一调整偏移后出现的曲率畸变点，保证两层线条的视觉协调性，最后将整体轮廓约束在标准矩形边界内，方便后续排版加工时的板材利用率计算，也能适配常规的加工幅面要求，不需要额外调整设备的加工行程参数。
