十英寸桁架式牛顿反射天文望远镜结构

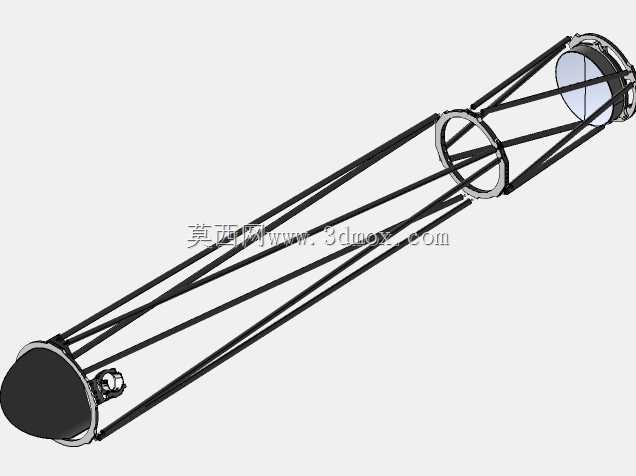

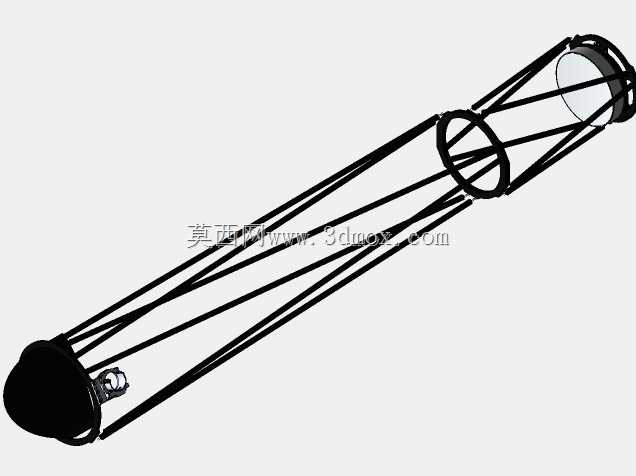

这款桁架式反射望远镜主要面向业余天文观测、深空天体摄影场景使用，核心采用牛顿反射式光学布局，主镜通光口径为十英寸，焦距匹配f10的光学参数，桁架式的镜身结构在保证整体结构刚性的前提下，大幅降低了镜筒整体自重，同时减少了镜筒内部气流扰动对成像质量的影响，相比同口径封闭筒身结构，户外搬运、架设的操作难度明显降低。结构设计上融合了多款成熟桁架望远镜的受力布局，主镜室采用多点支撑结构，可抵消大口径主镜在不同俯仰角度下的重力形变，保证主镜面型精度始终维持在光学设计允许范围内；镜身桁架采用对称斜拉布局，连接主镜室与上端镜座，所有连接节点均预留微调余量，可在装配阶段校准光轴同轴度，降低后期光轴校准的操作频次。上端组件集成了Crayford式调焦座结构，这类摩擦传动的调焦结构无回程间隙，调焦手感顺滑，承载目镜或摄影终端时不会出现溜焦问题，适配不同重量的观测、摄影附件；调焦座安装位置经过光程计算，可匹配不同规格目镜的合焦距离，无需额外增加延长筒或截短镜身。镜身尾部预留了散热风扇安装位，可适配140mm规格的12V直流风扇，观测前开启风扇可快速平衡镜筒内外温差，避免镜筒内部因温差产生气流紊流，导致观测成像出现抖动、模糊的问题，风扇安装支架采用悬空减震设计，避免风扇运转的振动传递到镜身影响成像稳定性。整体结构的安装边界充分考虑户外便携使用需求，所有桁架杆件均可快速拆卸，拆分后可装入常规便携收纳箱，装配时无需复杂专用工具，依靠定位销与快拆紧固件即可完成整机组装；主镜室与桁架的连接位置预留了光轴调节螺钉，可在户外架设后快速完成粗调光轴，配合目镜端的微调结构即可满足观测精度要求。结构设计中充分考虑了不同使用场景的受力情况，当镜身指向天顶方向、水平方向等不同俯仰角度时，桁架的受力分布经过优化，不会出现结构形变导致的光轴偏移，连接节点的紧固件均采用防松设计，避免户外使用时因风吹、操作震动导致紧固件松动。
