攀藤PMS7003激光粉尘浓度检测传感器

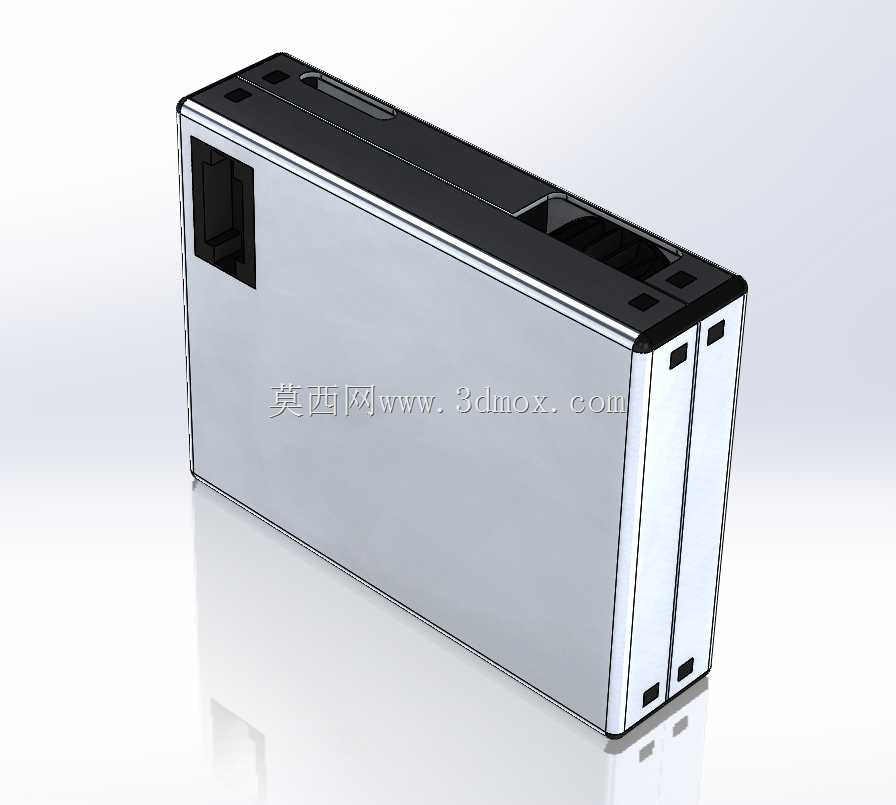

这款激光粉尘传感单元，目前大量应用在民用空气净化器、壁挂式新风系统、车载空气净化模块、便携式空气质量检测仪等终端产品中，核心作用是实时采集空气中悬浮颗粒物的浓度数值，为设备的净化档位调节、空气质量数据可视化输出提供精准的检测依据。从结构设计来看，整体采用薄型长方体金属外壳，外壳做了哑光金属质感处理，边角做了小圆弧过渡，既可以屏蔽内部激光组件的电磁干扰，也能在紧凑的设备内部空间里提升结构强度，避免装配过程中挤压损坏内部光学气路组件。设备侧面预留的气路开口是采样气流的进出通道，设计时需要注意安装位置不能被周边结构件遮挡，要保证采样气路通畅，否则会直接导致检测数值出现偏差。端面的两个矩形接口区域是电路连接位，建模时已经预留了接插件的安装空间，结构设计人员在做整机布局时，需要在接口外侧预留至少8mm的走线空间，方便线束插拔与后期维护。从功能设计逻辑上，这款传感器采用激光散射原理，内部集成了激光发射模块、光电接收组件、信号处理电路，气流通过采样风道进入检测腔后，激光照射在悬浮颗粒物上产生散射光，光电元件接收散射光信号后转化为电信号，经过算法换算输出不同粒径颗粒物的浓度数值，可同时覆盖PM2.5、PM10等常见的空气质量检测粒径区间。做整机结构设计时要注意，这款传感器的安装固定位通常在外壳底部预留的螺孔位置，安装面需要保持平整，避免装配应力导致外壳变形挤压内部光学腔体，影响检测精度；同时要尽量远离设备内部的风机、电机等强振动源，防止振动干扰光学检测组件的正常工作。建模过程中还原了外壳的拼接结构、侧面的采样格栅、端面的接插件避让位，结构设计人员可以直接将该模型导入整机装配文件中，核对安装边界、干涉情况，提前预判气路、电路的布局合理性，减少后期打样验证的迭代次数。不同于传统的红外粉尘传感器，这款激光检测原理的传感单元检测精度更高，最小可检测粒径更小，响应速度更快，在当前的民用空气检测类产品中应用占比逐年提升，建模时严格按照实物的装配公差做了结构还原，各个拼接面的止口位置、卡扣结构都做了对应复刻，能够满足结构设计阶段的装配校验需求。
