太阳辐射屏蔽用温湿度传感探头结构

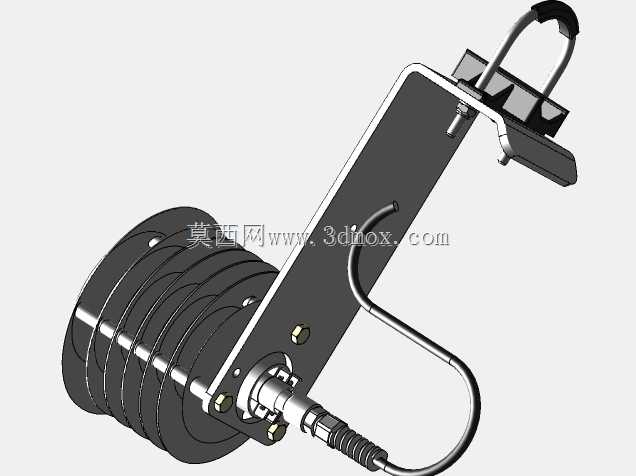

在户外气象观测、农业环境监测、光伏电站环境评估这类需要长期暴露在露天环境下的温湿度采集场景中，太阳直接辐射会导致测温元件升温，使得采集到的温度数据远高于实际空气温度，测量误差甚至能达到数摄氏度，完全无法满足数据精度要求，这款带太阳辐射屏蔽结构的温湿度探头就是为解决这一问题设计的。整套结构的核心是温湿度传感元件，采用成熟的数字传感方案，输出标准化的数字信号，可直接适配多数通用型数据采集记录设备，无需额外设计信号调理电路，能减少现场集成的调试工作量。从结构设计来看，上部的安装支架采用折弯成型的金属板材，预留了标准的安装孔位，既可以通过抱箍结构固定在气象立杆上，也能通过顶部的挂钩结构悬挂在监测点位，适配不同现场的安装条件，支架的折弯角度经过校核，能让下部的屏蔽罩处于自然通风的位置，避免支架本身遮挡通风路径。下部的多层环形屏蔽罩是整套结构的关键功能部件，层与层之间留有均匀的通风间隙，既可以阻挡太阳直射光线直接照射到内部的传感元件，也能阻挡地面反射的短波辐射，同时层间的间隙可以让空气自然流通，保证传感元件接触到真实的外界空气，避免罩内积热影响测量精度。传感元件通过金属转接座固定在支架下端，走线从支架内侧的走线槽引出，外部套有金属防护软管，既能避免户外紫外线老化线缆，也能防止鸟类啄损、外力拉扯损坏线路，转接座处做了密封处理，避免雨水顺着线缆渗入传感元件位置。从安装边界来看，整套结构的径向尺寸不超过常规防辐射气象传感器的通用尺寸，安装孔位符合气象监测设备的通用安装规范，不需要额外定制转接件就能替换同类型的老旧传感设备，多层屏蔽罩的层间距经过流体层面的简单校核，在常规户外风速条件下，罩内的空气交换速率足够让传感元件快速响应环境温湿度的变化，不会出现明显的测量滞后。在实际使用中，这类结构不需要额外配置通风动力装置，依靠自然通风就能完成空气交换，相比主动通风式的防辐射传感器，结构更简单，没有运动部件，长期户外使用的故障率更低，维护成本也更小，适合在无人值守的野外监测点位长期部署。
